Vorbereiten der
Verdrahtung des Modells
XGM868i
Anschlüsse der Optionskarte
Schild
Innenansicht

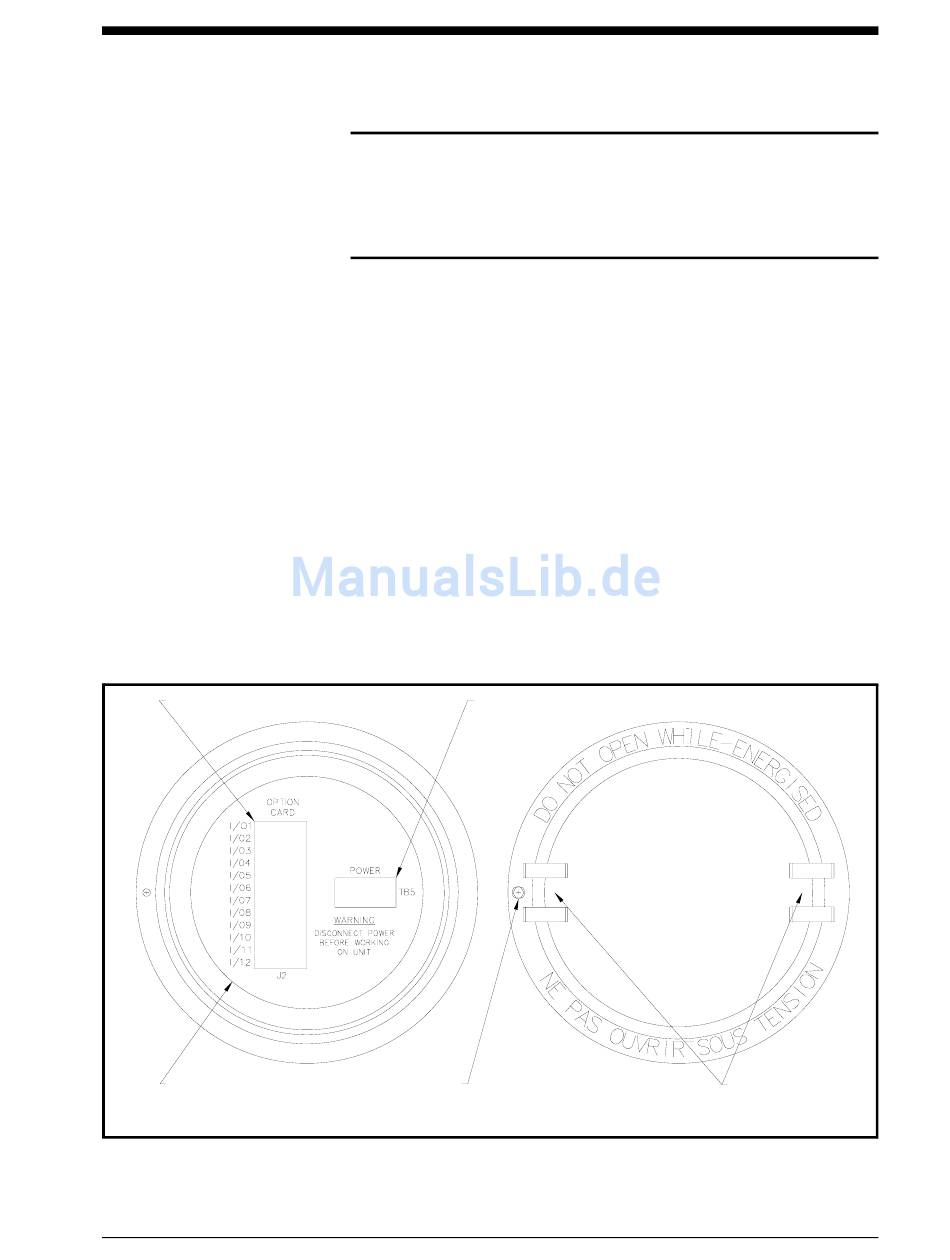

Abbildung 1-3: Rückenabdeckung mit Anschlussbeschilderung
Einbau
Auf Abbildung 1-3 unten Bezug nehmen und das Modell XGM868i
auf folgende Weise zur Verdrahtung vorbereiten:
Immer die Stromversorgung des Modells XGM868i
abtrennen, bevor die Front- oder Rückenabdeckung
entfernt wird. Das ist in Gefahrenumgebungen besonders
1. Alle vorhandenen Stromleitungen von der Versorgung abtrennen.
2. Die Einstellschraube von der Rückenabdeckung entfernen.
3. Eine Stange oder einen langen Schraubendreher in den dazu
vorgesehenen Schlitzen quer über die Abdeckung platzieren und die
Abdeckung nach links drehen, bis sie vom Gehäuse losgelöst ist.
4. Etwaige erforderliche Kabelschellen in den entsprechenden
Kabelhüllenlöchern an der Seite des Gehäuses einbauen.
5. Die Schilder innen an der Rückenabdeckung beachten, die die
Verdrahtung der Stromversorgung und Anschlüsse der
Optionskarte darstellen. Abbildung 1-12 auf Seite 1-30 zeigt die
Optionskartenschilder an der Rückenabdeckung für alle
verfügbaren Optionskartenkonfigurationen.
Mit dem entsprechenden Abschnitt in diesem Kapitel fortfahren, um
die gewünschten Verdrahtungsanschlüsse herzustellen.
Netzanschlüsse
Stellschraube
!ACHTUNG!
wichtig.
Schlitze
Außenansicht
März 2007
1-7
