März 2007
Einbau der Temperatur-
und
Druckmesswertgeber

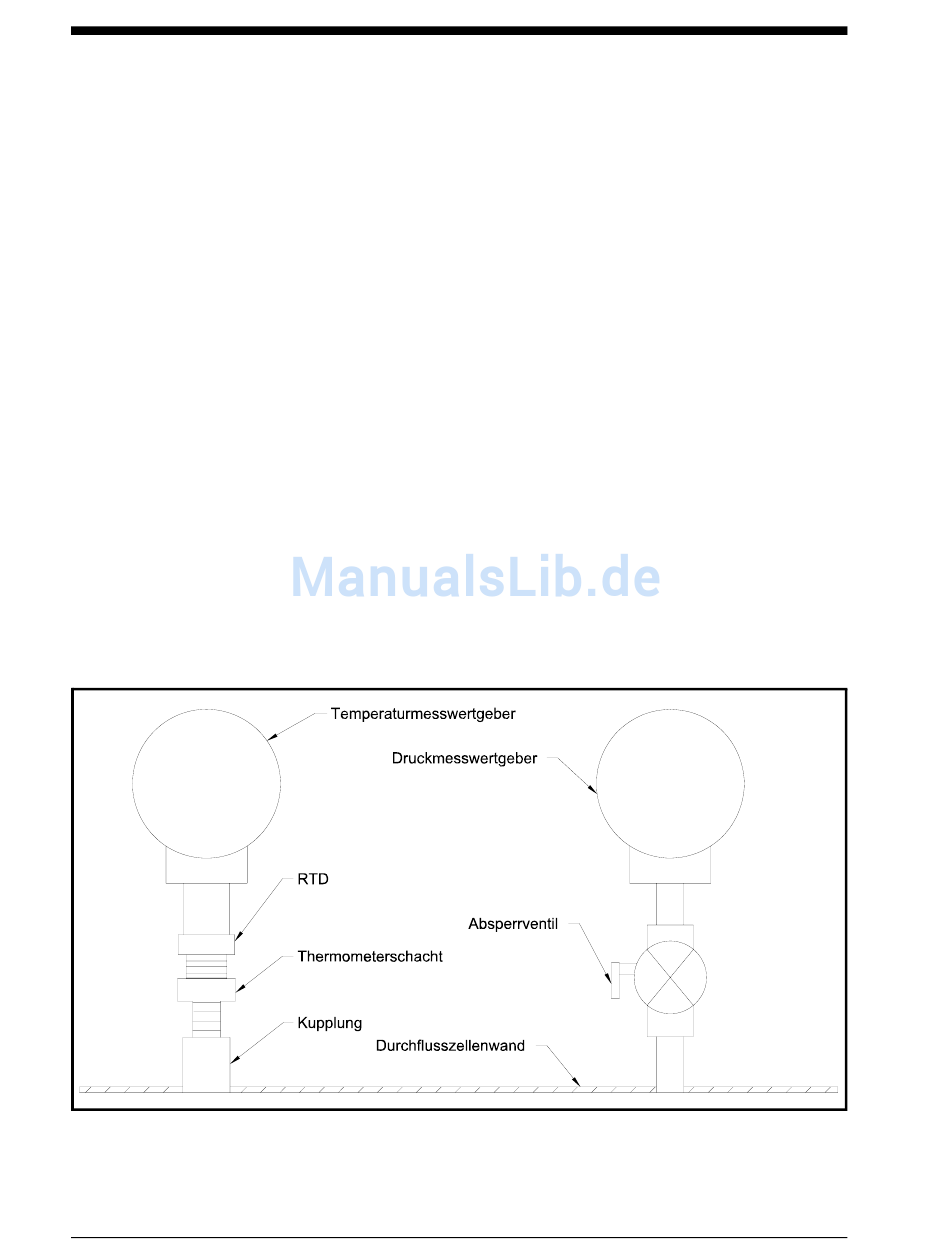

Abbildung 1-2: Typische Montage eines Temperatur-/Druckmesswandlers
1-4
Optionale Temperatur- und Druckmesswertgeber können in einer
Durchflusszelle in der Nähe der Ultraschall-Messwandleranschlüsse
eingebaut werden. Darauf achten, dass alle Einbauvoraussetzungen
eingehalten werden, die früher in diesem Kapitel beschrieben wurden.
Diese Messwertgeber sollten ein 0/4-20-mA-Signal an das Modell
XGM868i senden. Das Modell XGM868i muss wiederum mit einer
geeigneten Optionskarte ausgestattet sein, um die Signale verarbeiten
zu können, und die benötigte 24-V-Gleichstromversorgung für die
Messwertgeber zu bieten. Es können beliebige gewünschte
Messwertgeber oder Sensoren verwendet werden, solange sie
mindestens eine Genauigkeit von 0,5% des Messwerts haben.
Hinweis: Widerstandstemperaturvorrichtungen (RTDs) sind ein gutes
Mittel zum Messen der Temperatur.
Gewöhnlich wird ein Anschluss mit Innengewinde (1/2 oder 3/4 in.
NPT) verwendet, um die Messwertgeber in der Durchflusszelle zu
montieren. Falls die Rohrleitung isoliert ist, muss das
Kupplungsstück evtl. verlängert werden, um praktischen Zugang zu
ermöglichen. Andere Arten von Montageanschlüssen, einschließlich
Flanschanschlüssen, können auch für die Messwertgeber verwendet
werden.
Abbildung 1-2 unten zeigt eine typische Montageanordnung für
Druck- und Temperaturmesswertgeber. Der Temperatursensor sollte
um ein Viertel bis zur Hälfte in die Rohrleitung vorstehen.
Einbau
