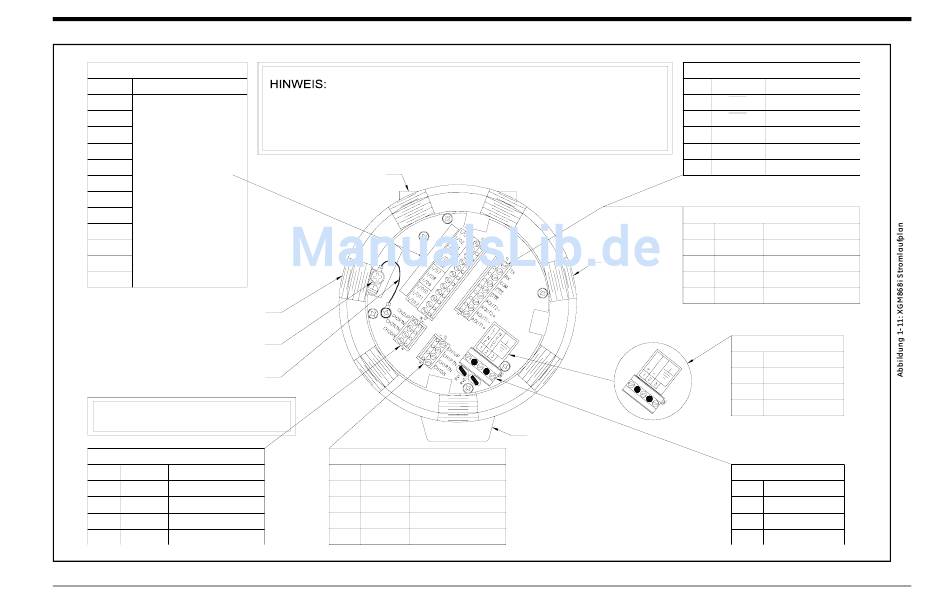

J2 - EINGANGS-/AUSGANGSANSCHLUSS*
Stift-Nr. Beschreibung
1 I/O1
*Siehe Verdrahtungsschild
in der Rückenabdeckung.
2 I/O2
3 I/O3
4 I/O4
5 I/O5
6 I/O6
7 I/O7
8 I/O8
9 I/O9
10 I/O10
11 I/O11
12 I/O12
Kabelhüllenloch (1 von 7)
Schutzleiterklemme
Masse-Drahtbrücke
HINWEIS: Gehäuse ist von hinten mit entfernter
rückwärtiger Abdeckung dargestellt.
J4 - CH2 MESSWANDLER
Stift-Nr. Bezeichn. Beschreibung
1 CH2UP Stromaufw. SIG(+)
2 CH2RTN Stromaufw. RTN(-)
3 CH2RTN Stromabw. RTN(-)
4 CH2DN Stromabw. SIG(+)
Einbau
Diese Einheit erfordert zur Einhaltung der Niederspannungsdirektive
der EU (73/23/EEC) einen externen Stromunterbrecher, wie einen

Schalter oder Trennschalter. Der Stromunterbrecher muss als solcher
markiert, klar sichtbar, direkt erreichbar und in höchstens 1,8 m (6 ft)
Abstand vom Gerät angebracht sein.
Namensschild

J3 - CH1 MESSWANDLER
Stift-Nr. Bezeichn.
1 CH1UP
2 CH1RTN
3 CH1RTN
4 CH1DN
Montagesockel
Beschreibung
Stromaufw. SIG(+)
Stromaufw. RTN(-)
Stromabw. RTN(-)
Stromabw. SIG(+)
RS232/RS485 SERIELLER ANSCHLUSS

Stift-Nr. Bezeichn.

5 DTR Datenendeinrichtung bereit

6 CTS

7 COM (ABSCH)
8 RX(RS485–)
9 TX(RS485+)
J1- 0/4-20 ANALOGAUSGÄNGE
Stift-Nr. Bezeichn.
1 AOUT1+ Analogausgang A+
Netzkabeleinlass
2 AOUT1– Analogausgang A–
3 AOUT2+ Analogausgang B+
4 AOUT2– Analogausgang B–
GLEICHSTROM-EINGANG
Stift-Nr. Beschreibung
1
2 Minusleiter
3 Kein Anschluss
WECHSELSTROM-EINGANG
Stift-Nr. Beschreibung
1 Stromversorg.
2 Neutralleiter
3
März 2007
Beschreibung
Sendebereit
Masse
Empfangen / –
Senden / +
Beschreibung
Plusleiter
Masse
