März 2007
Verdrahtung einer
Alarm-Optionskarte
1-20
Jede Alarm-Optionskarte verfügt über zwei oder vier Relais „Form
C" (bezeichnet als A, B, C und D), die in zwei Ausführungen
erhältlich sind:
•
Allzweck
•
hermetisch abgeschlossen für Gefahrenbereiche der Klasse I,
Division 2
Jedes der Alarmrelais kann entweder als Arbeitskontakt (NO) oder als
Ruhekontakt (NC) verdrahtet werden.
Beim Einrichten eines Alarmrelais kann dieses entweder für
herkömmlichen oder ausfallsicheren Betrieb verdrahtet werden. Im
ausfallsicheren Modus ist der Alarm dauernd stromführend, außer
wenn er ausgelöst wird, ein Stromausfall oder eine andere
Unterbrechung auftritt. Abbildung 1-6 unten zeigt die Funktionsweise
eines n. o. Alarmrelais im herkömmlichen und ausfallsicheren
Modus.
Jedes Alarmrelais gemäß den Verdrahtungsanweisungen auf dem
Schild in der Rückenabdeckung verdrahten (siehe Abbildung 1-3 auf
Seite 1-7 und Abbildung 1-12 auf Seite 1-30).
Herkömmlich,
nicht getriggert
NO
C
NC
Alarmüberwa-
chungsvor-
richtung
Herkömmlich,
getriggert
NO
C
NC
Alarmüberwa-
chungsvor-
richtung

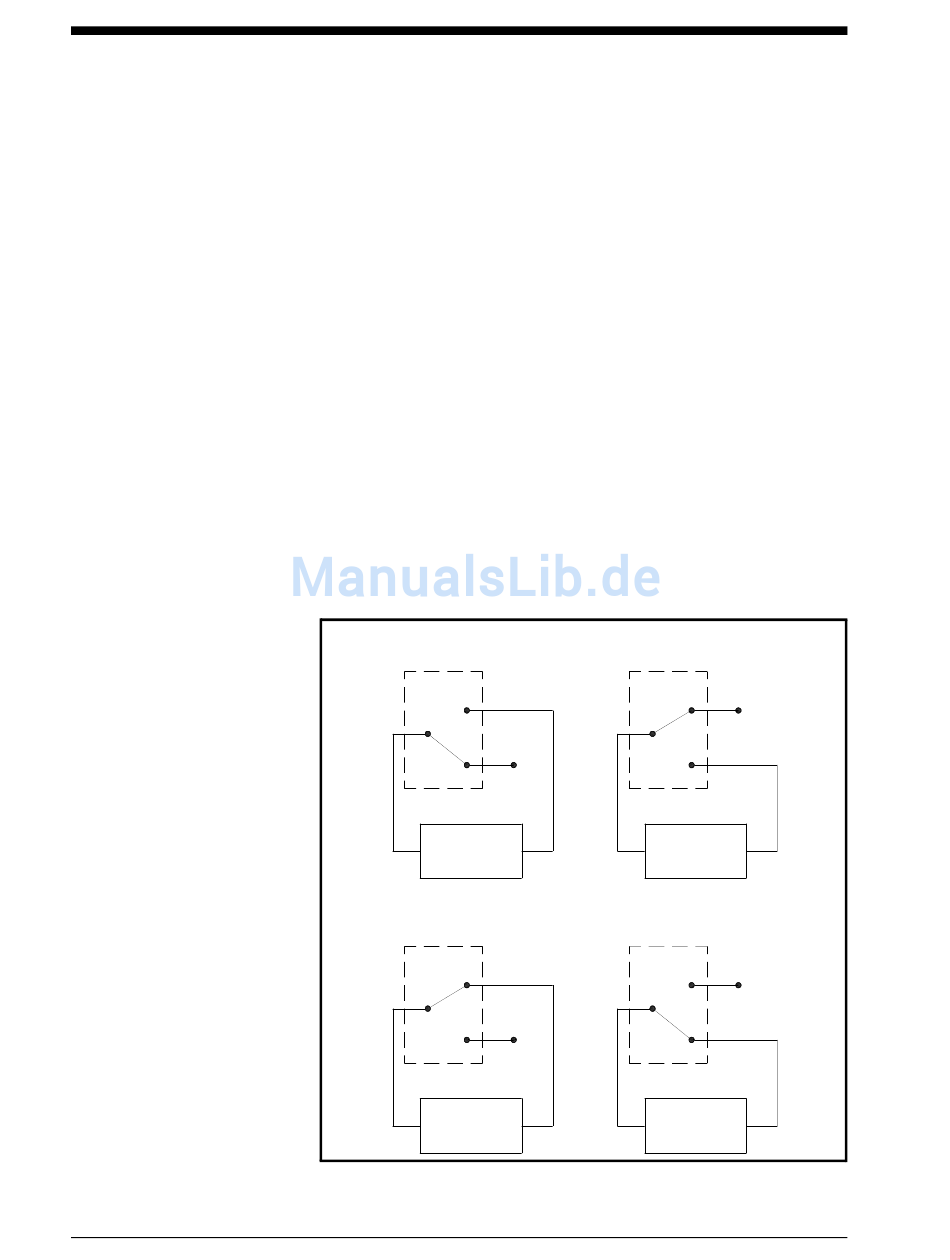

Abbildung 1-6: Herkömmlicher und ausfallsicherer Betrieb
Ausfallsicher,
nicht getriggert
NO
C
NC
Alarmüberwa-
chungsvor-
richtung
Ausfallsicher,
getriggert oder Stromausfall
NO
C
NC
Alarmüberwa-
chungsvor-
richtung
Einbau
