Verdrahten einer
0/4-20-mA
-Analogeingang
-Optionskarte (Forts.)
Verdrahten einer
Zähler-/Frequenzausgang
s-Optionskarte
1-22
Die Analogeingänge wie auf dem Schild in der Rückenabdeckung
dargestellt verdrahten (siehe Abbildung 1-3 auf Seite 1-7 und
Abbildung 1-12 auf Seite 1-30).
Hinweis: Die Analogeingang-Optionskarte kann mit den eingebauten
Analogausgängen des Modells XGM868i kalibriert werden.
Es muss jedoch darauf geachtet werden, dass die
Analogausgänge zuerst kalibriert werden müssen.
Jede Zähler-/Frequenzausgangs-Optionskarte verfügt über zwei oder
vier Ausgänge (bezeichnet als A, B, C und D), die entweder als
Zähler- oder Frequenzausgänge verwendet werden können.
Diese Optionskarte muss gemäß den auf dem Schild in der
Rückenabdeckung dargestellten Anschlüssen verdrahtet werden
(siehe Abbildung 1-3 auf Seite 1-7 und Abbildung 1-12 auf Seite

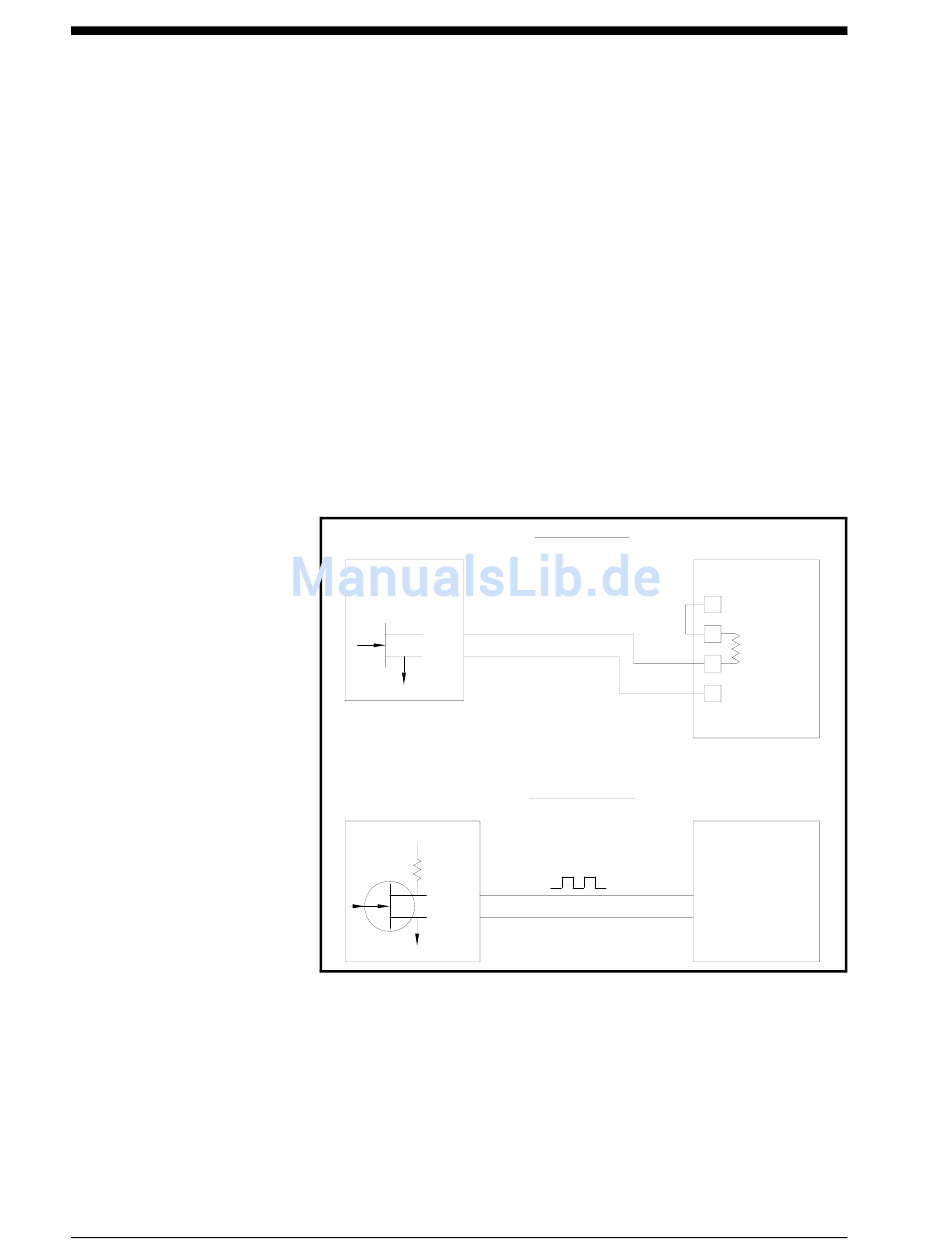

1-30). Abbildung 1-8 unten zeigt Stromlaufplanbeispiele für eine
Zähler-Ausgangsschaltung und eine Frequenzausgangsschaltung.
Messwertgeber
AUS
RÜCK
Messwertgeber
+5V
200Ω
AUS
RÜCK
Abbildung 1-8: Zähler-/Frequenzausgangsverdrahtung
Zählerausgang
Frequenzausgang
EIN
Sammelleiter
Impulszähler
Volt +
(Int. Stromvers.)
Last
Volt -
(Sammelleiter)
Frequenzzähler
Einbau
