Verdrahten der
MODBUS-Schnittstelle
(Forts.)
Einbau
Zum Verbinden des Modells XGM868i mit dem Datensteuersystem
die folgende Abbildung 1-5 beachten und die folgenden Schritte
durchführen:
Im Elektronikgehäuse liegen gefährliche Spannungen an.
Nicht versuchen, die Einheit zu verdrahten, solange die
Hauptstromversorgung nicht abgetrennt wurde.
TMT+
TMT-
Abschirmung (opt)

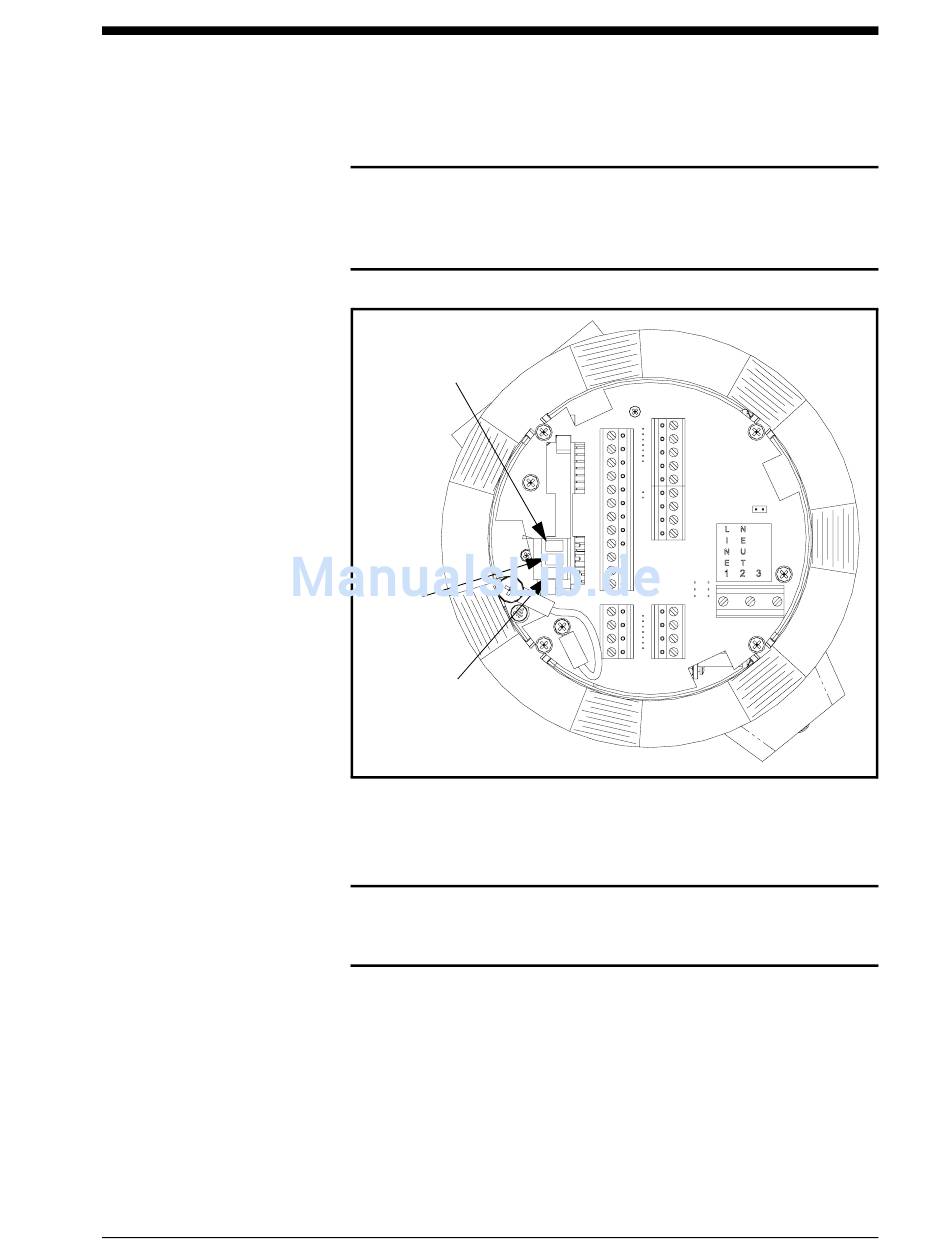

Abbildung 1-5: Die RS485-MODBUS-Klemmleiste
1. Die Hauptstromversorgung abschalten und die Rückenabdeckung
entfernen.
Das Modell XGM868i muss an einen sicheren Ort gebracht
werden, bevor eine der Abdeckungen entfernt werden darf.
2. Den TMT+-Leiter an Stift 1, den Nicht-Invertierungs- oder
Plusanschluss anschließen.
3. Den TMT–-Leiter an Stift 2, den Invertierungs- oder
Minusanschluss anschließen.
4. Auf Wunsch kann Stift 3 für einen optionalen abgeschirmten
Anschluss verwendet werden.
!ACHTUNG!
1
2
3
!ACHTUNG!
März 2007
1-19
