Einleitung
Programmiermethoden
Gebrauch der
Infrarottastatur
Anfängliches Setup
Dieses Kapitel enthält Anleitungen für die gesamte Programmierung,
die zur Inbetriebnahme des Instruments XGM868i erforderlich ist.
Bevor das Modell XGM868i mit Messungen und dem Anzeigen
gültiger Daten beginnen kann, müssen die Parameter des
vorliegenden Systems und der Rohrleitung eingegeben werden.
Außerdem erfordert ein Messgerät mit zwei Kanälen, dass die
einzelnen Kanäle vor der Verwendung aktiviert werden.
Die Menüdarstellungen in den Abbildungen 2-2 auf Seite 2-17 und
2-3 auf Seite 2-18 dienen als Programmieranleitung.
Das Modell XGM868i kann mit zwei Methoden programmiert werden:
•
Infrarot- (IR)-Tastatur - Jede Gruppe von Infrarotsensoren an der
vorderen Schaltkarte kann zur lokalen Programmierung des
XGM868i durch die Glasfront des Gehäuses des Messwertgebers
verwendet werden.
•
PanaView™ - ein Windows-gestütztes, nicht residentes
Software-Programm, das über den seriellen RS232-Anschluss mit
dem Modell XGM868i kommuniziert. Die
Remote-Programmierung mit PanaView™ bietet einige
Zusatzfunktionen, die allein mit der IR-Tastatur nicht zur
Verfügung stehen (für Details siehe das PanaView-Handbuch).
Obwohl die Bildschirmanzeigen und Methoden zur Navigation durch
das Menüsystem verschieden sind, sind die Programmierfolgen und
die meisten der verfügbaren Menüoptionen bei beiden Methoden
ähnlich. Dieses Kapitel enthält nur eine Spezialanleitung für den
Gebrauch der IR-Tastaturmethode.

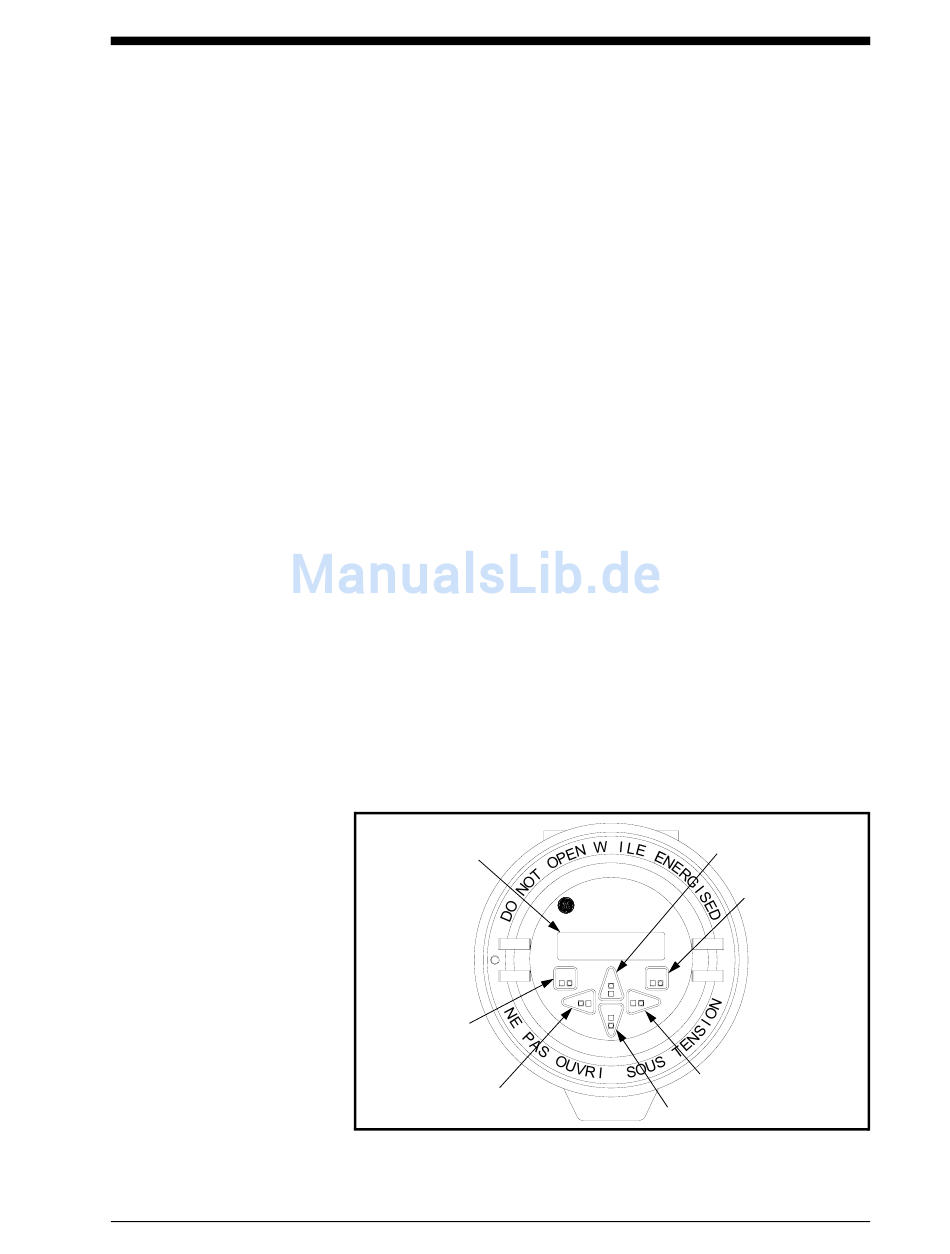

In der folgenden Abbildung 2-1 sind die Frontplattenkomponenten
des XGM868i dargestellt.
Bildschirmanzeige
ESC-Taste
NACH LINKS-Pfeiltaste
Abbildung 2-1: Tastatur und Anzeige
AUF-Pfeiltaste
H
DigitalFlow™
Panametrics
Flow Transmitter
Escape
Enter
R
NACH RECHTS-Pfeiltaste
AB-Pfeiltaste
März 2007
ENTER-Taste
2-1
