Typ 8045
InstallationundInbetriebnahme
- Die Bildung von Luftblasen in der Rohrleitung am Gerät vermeiden (Bild 8).
- Das Gerät unbedingt vor Einleitungspunkten von Flüssigkeiten mit erhöhter Leitfähigkeit (z.B.: Säure, Base,
Salzlösung) anbringen.

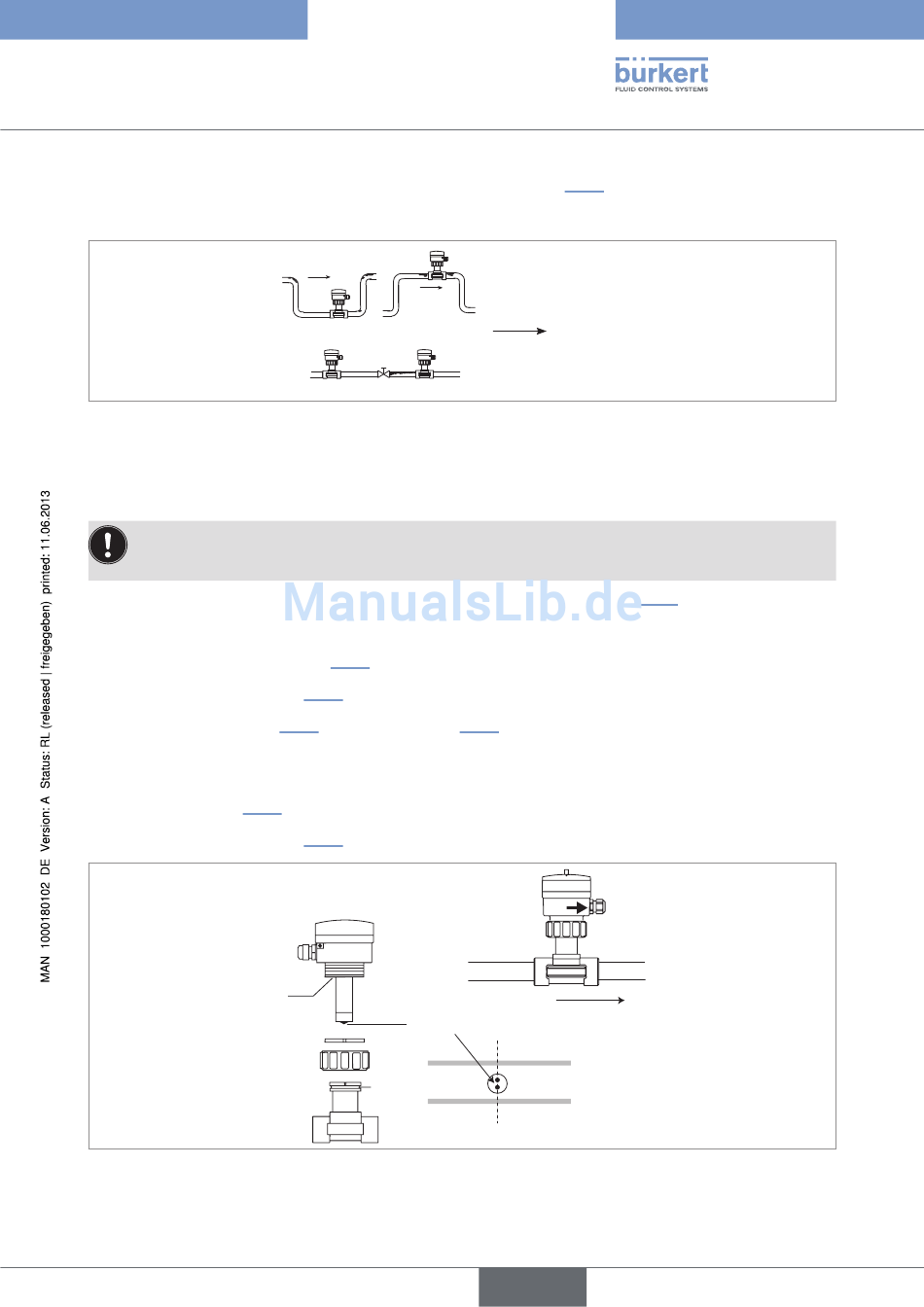

Bild 8:
Luftblasen in der Rohrleitung
→
Gegebenenfalls einen Strömungsgleichrichter verwenden, um die Messgenauigkeit zu verbessern.
7.2.2.
Fluidischer anschluss
Um eine hohe Genauigkeit der Messung und eine gute Stabilität des Durchfluss-Nullpunkts zu gewähr-
leisten, den Sensor mindestens 24 Stunden vor der Kalibrierung mit der Prozess-Flüssigkeit in Kontakt
bringen.
→
Das Fitting S020 in die Rohrleitung einbauen und dabei die Hinweise des Kap. "7.2.1" beachten.
→
Prüfen, ob die Dichtung auf dem Fitting sitzt und ob sie unversehrt ist. Die Dichtung erforderlichenfalls ersetzen.
→
Prüfen, ob die Dichtung (Punkt 6 Bild 9) auf dem Durchfluss-Sensor sitzt.
→
Die Überwurfmutter (Punkt 3 Bild 9) auf das Fitting setzen.
→
Den Sprengring (Punkt 2 Bild 9) in die Rille (Punkt 5 Bild 9) einsetzen.
→
Das Gerät so positionieren, dass der Pfeil auf der Seite des Gehäuses in die Fließrichtung zeigt: Die Zähler
werden inkrementiert.
→
Das Gerät (Punkt 1 Bild 9) ins Fitting einsetzen.
→
Die Überwurfmutter (Punkt 3 Bild 9) mit der Hand am Gerät festschrauben.
Bild 9:
Fluidischer Anschluss
Richtig
Falsch
Richtig
Falsch
1
6
Elektroden
2
3
5
4
Fließrichtung
FLOW
Fließrichtung
