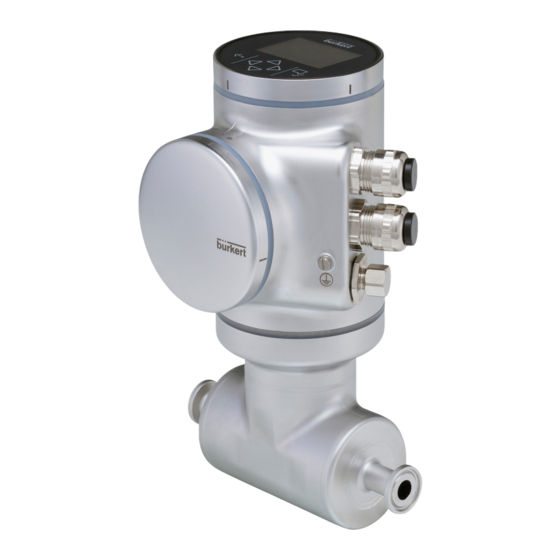

bürkert 8098 FLOWave Ergänzung Zur Bedienungsanleitung
Konzentrationsmessung
Vorschau ausblenden
Andere Handbücher für 8098 FLOWave:
- Schnellstartanleitung (90 Seiten) ,
- Zusatzanleitung (12 Seiten) ,
- Bedienungsanleitung (170 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für bürkert 8098 FLOWave
Inhaltszusammenfassung für bürkert 8098 FLOWave
- Seite 1 Typ 8098 FLOWave Konzentrationsmessung Ergänzung zur Bedienungsanleitung...
- Seite 2 Technische Änderungen vorbehalten. © Bürkert Werke GmbH & Co. KG, 2024 Operating Instructions 2405/00 00574984 / Original EN...
-
Seite 3: Inhaltsverzeichnis
Typ 8098 Inhaltsverzeichnis INHALTSVERZEICHNIS 1 Zu dieser Anleitung ............................ 4 Gültigkeit der Anleitung........................ 4 Hersteller ............................ 4 Symbole ............................ 4 2 Sicherheit.............................. 6 Bestimmungsgemäße Verwendung .................... 6 3 Produktbeschreibung .......................... 7 4 Einstellen der Konzentrationsmessung..................... 8 Voreinstellungen.......................... 8 Einen benutzerdefinierten Namen dem Konzentrationswert zuweisen.......... 8 Wählen des Konzentrationsmodells.................... 8 Einstellen der Dämpfung der Konzentrationswerte ................ 9 Einstellen der Konzentrationsüberwachung ................... 10 Festlegen der Grenzwerte und der Hysterese für die Konzentration.......... 10 Grenzwerte und der Hysterese für die Konzentration auf die Werkseinstellungen zurücksetzen .. 11... -
Seite 4: Zu Dieser Anleitung
Typ 8098 Zu dieser Anleitung ZU DIESER ANLEITUNG Diese Anleitung ist eine Ergänzung zur Bedienungsanleitung. Für die sichere und bestimmungsgemäße Ver- wendung des Geräts ist die Bedienungsanleitung des Geräts bindend. GEFAHR! Verletzungsgefahr durch fehlerhaften Einsatz des Geräts Vor Einsatz und Betrieb des Geräts die Bedienungsanleitung vollständig lesen. Bedienungsanleitungen und weitere produktbezogene Informationen unter country.burkert.com >... - Seite 5 Typ 8098 Zu dieser Anleitung Markiert einen auszuführenden Arbeitsschritt. Markiert ein Resultat. Menü Markiert einen Software-Text.
-
Seite 6: Sicherheit
Typ 8098 Sicherheit SICHERHEIT Bestimmungsgemäße Verwendung Voraussetzungen für den sicheren und einwandfreien Betrieb sind sachgemäßer Transport, Lagerung, Installation, Inbetriebnahme, Bedienung und Instandhaltung. Die Anleitung ist Teil des Geräts. Das Gerät ist ausschließlich für den Einsatz im Rahmen dieser Anleitung bestimmt. Anwendungen des Geräts, die nicht in dieser Anleitung, den Vertragsdokumenten oder dem Typ- schild beschrieben sind, können zu schweren Verletzungen oder zum Tod von Personen, zu Geräteschäden oder Sachschäden und Gefahren für die Umgebung oder Umwelt führen. -
Seite 7: Produktbeschreibung
Typ 8098 Produktbeschreibung PRODUKTBESCHREIBUNG Die Konzentrationsmessung für FLOWave 8098 ist eine optionale Funktion, die eine kontinuierliche Mes- sung der Konzentration einer Flüssigkeit ermöglicht. Die Funktion kann bei Bestellung am Gerät im Werk aktiviert werden. GEFAHR! Verletzungsgefahr durch fehlerhaften Einsatz des Geräts Vor Einsatz und Betrieb des Geräts die Bedienungsanleitung vollständig lesen. -
Seite 8: Einstellen Der Konzentrationsmessung
Typ 8098 Einstellen der Konzentrationsmessung EINSTELLEN DER KONZENTRATIONSMESSUNG Verletzungsgefahr oder Sachschäden bei Arbeiten an Gerät oder Anlage. Vor Arbeiten an Gerät oder Anlage das Kapitel Sicherheit [} 6] lesen und beachten. Voreinstellungen FLOWave S In der Voreinstellung sind die Ausgänge wie folgt konfiguriert: Ausgang Konfiguration Beschriftun- Bezeichnung im Bürkert Modus... -
Seite 9: Einstellen Der Dämpfung Der Konzentrationswerte
Typ 8098 Einstellen der Konzentrationsmessung SAW-Sensor > Parameter > Weitere Messwerte > Konzentration 1 oder Konzentration 2 > Konzentra- tionsmodell wählen. Aktuelle Einstellungen werden angezeigt. Weiter wählen. Das gewünschte Konzentrationsmodell aus der Liste wählen. Weiter wählen. Neue Einstellungen werden angezeigt. Zum Speichern der Änderungen, Fertigstellen wählen. -
Seite 10: Einstellen Der Konzentrationsüberwachung
Typ 8098 Einstellen der Konzentrationsmessung Neue Einstellungen werden angezeigt. Zum Speichern der Änderungen, Fertigstellen wählen. Einstellen der Konzentrationsüberwachung Standardmäßig ist die Überwachung der Flüssigkeitskonzentration deaktiviert, und die Diagnose- funktionen sind alle deaktiviert. Aufgrund einer Störung im Prozess können die gemessenen Flüssigkeitskonzentrationswerte zu hoch oder zu niedrig sein. -
Seite 11: Grenzwerte Und Der Hysterese Für Die Konzentration Auf Die Werkseinstellungen Zurücksetzen
Typ 8098 Einstellen der Konzentrationsmessung Grenzwerte und der Hysterese für die Konzentration auf die Werkseinstellungen zurücksetzen Parameter Standardwert Obere Fehlergrenze 100 % Untere Fehlergrenze −0,01 % Obere Warngrenze 100 % Untere Warngrenze −0,01 % Hysterese 0,0 % Zum Zurücksetzen der Werte wie folgt vorgehen: Das Display-Modul verwenden oder das Gerät mit der Bürkert Communicator-Software verbinden. -
Seite 12: Messung Des Stammwürzegehalts
Typ 8098 Messung des Stammwürzegehalts MESSUNG DES STAMMWÜRZEGEHALTS Voraussetzungen für präzise und stabile Messungen Um eine korrekte Messung zu gewährleisten, müssen folgenden Vorgaben erfüllt werden: Sicherstellen, dass der Wert des akustischen Übertragungsfaktors über 85 % liegt. Siehe Bedienungs- anleitung für Typ 8098. Sicherstellen, dass sich keine Blasen in der Flüssigkeit befinden. -
Seite 13: Würzepfannenauslass
Typ 8098 Messung des Stammwürzegehalts Auflösung 0,01 °P 5.2.2 Würzepfannenauslass Um eine stabile und genaue Messung zu gewährleisten, müssen die folgenden Voraussetzungen erfüllt sein. Temperatur 70...100 °C Messbereich 8...25 °P Messabweichung (werkseitige Kalibrierung) +/–0,5 °P Wiederholbarkeit +/–0,2 °P Auflösung 0,01 °P Blasen vermeiden, um eine stabile und genaue Messung des Stammwürzegehalts zu gewährleisten. 5.2.3 Würzekühlerauslass Um eine stabile und genaue Messung zu gewährleisten, müssen die folgenden Voraussetzungen erfüllt sein. -
Seite 14: Anpassung An Die Spezifische Würze
Typ 8098 Messung des Stammwürzegehalts Anpassung an die spezifische Würze Die Standardeinstellungen für die Konzentration ermöglichen die Messung der Stammwürze von Pilsner- und Lagerbier. Bei anderen Würzen als Pilsener Bier und Lagerbier wird empfohlen, eine Anpassung vorzu- nehmen, um genaue Konzentrationsmessungen zu erhalten. Die Konzentrationsanpassung verwendet eine Steigung und ein Offset nach der folgenden Formel: Konzentration = Steigung x Rohkonzentration + Offset Zum Einstellen der Steigung empfiehlt es sich, eine Würze mit der für den Prozess üblichen Konzentrati-... -
Seite 15: Einstellen Des Offsets Mit Einem Assistenten
Typ 8098 Messung des Stammwürzegehalts 5.3.2 Einstellen des Offsets mit einem Assistenten Für Anwendungen mit niedrigen Würzekonzentrationen kann der Konzentrationsnullpunkt optional über einen Offset-Abgleich in Wasser eingestellt werden. Offset-Abgleich in Wasser oder Würze niedriger Konzentration (z. B. 1 °P) durchführen. Steigungsabgleich bei üblicher Konzentration (z. -
Seite 16: Anhang
Typ 8098 Anhang ANHANG Menüstruktur Werkeinstellung: Menü oder Funktion Werte oder Beschreibung Gerät > SAW-Sensor > Parameter > Weitere Messwerte Differenzierungsfaktor, akusti- scher Übertragungsfaktor, Kon- zentrationen > Konzentration 1 > Name des Wertes Concentration 1 > Konzentrationsmodell Kein(e) > Dämpfung Kein(e) Niedrig Mittel... - Seite 17 Typ 8098 Anhang Menü oder Funktion Werte oder Beschreibung > Dämpfung Kein(e) Niedrig Mittel Hoch > Spezial Ansprechzeit Sprungschwelle Aktiviert Deaktiviert Sprungschwelle > Grenzen > Einstellungen Obere Fehlergrenze 100 % Untere Fehlergrenze −0,01 % Obere Warngrenze 100 % Untere Warngrenze −0,01 % Hysterese 0,00%...
- Seite 18 Typ 8098 Anhang Menü oder Funktion Werte oder Beschreibung > Konzentration 2 außerhalb Kein(e) des Bereichs Ausfall Außerhalb der Spezifi- kation Wartungsbedarf Ein/Aus > Grenzen > Weitere Messwerte Differenzierungsfaktor, akusti- scher Übertragungsfaktor, Kon- zentrationen > Konzentration 1 > Oberer Wert >...
- Seite 19 Typ 8098 Anhang Menü oder Funktion Werte oder Beschreibung > Steigung > Wert eingeben > Teach-In über Referenz > Auf Werkseinstellun- gen zurücksetzen > Auf Werkseinstellungen zu- rücksetzen Tab. 3: Ausschnitt vom Menübaum...
