InstallationundInbetriebnahme
→
Den Minuspol der Stromversorgung an die Erde anschließen, um die Auswirkungen von Gleichtaktströmen
zu unterdrücken. Wenn die Verbindung nicht direkt vorgenommen werden kann, kann ein Kondensator mit
100 nF/50 V zwischen Minuspol der Stromversorgung und Erde geschaltet werden.
→
Geben Sie darauf besonders acht, wenn das Gerät auf Kunststoffrohren installiert wird, weil keine direkte
Erdung möglich ist. Zur ordnungsgemäßen Erdung alle die sich in der Nähe des Geräts befindenden metal-
lischen Apparate, wie Ventile oder Pumpen, an den selben Erdungspunkt anschließen. Sind keine solchen
Apparate in der Nähe des Gerätes eingebaut, Stromauf- und –abwärts des Gerätes Erdungsringe in die
Kunststoffrohre einführen und diese mit derselben Erde verbinden. Die Erdungsringe müssen mit der Flüs-
sigkeit in Kontakt bleiben.
Rohrleitung aus Kunststoff
Wenn eine direkte Erdung nicht möglich ist, einen Kondensator mit 100 nF / 50 V zwischen Minuspol der Stromver-
1)
sorgung und Erde anschließen.

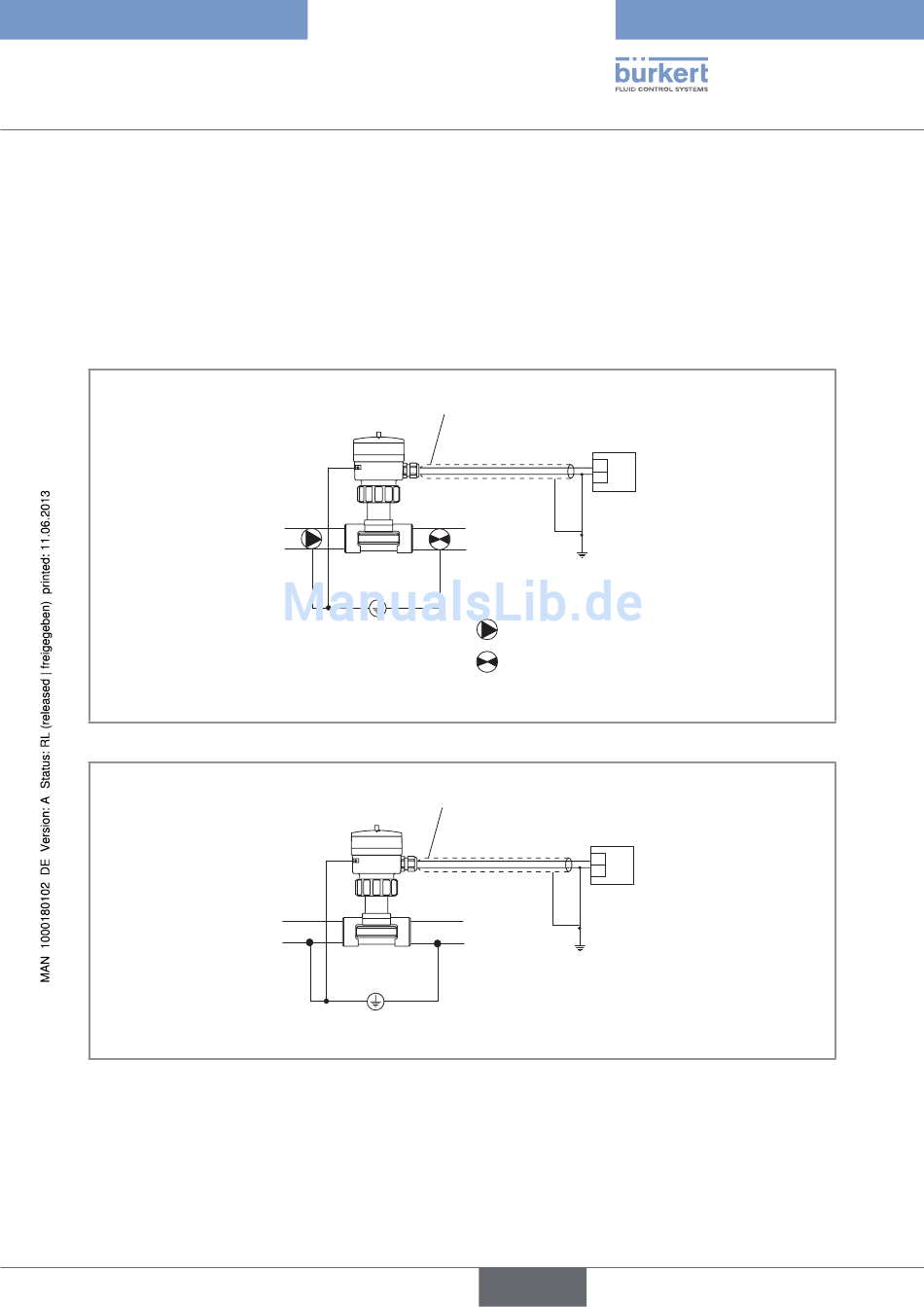

Bild 10: Prinzipschaltbilder einer Äquipotentialität bei Rohrleitungen aus Kunststoff
Rohrleitung aus Metall
Wenn eine direkte Erdung nicht möglich ist, einen Kondensator mit 100 nF / 50 V zwischen Minuspol der Stromver-
1)
sorgung und Erde anschließen.
Bild 11: Prinzipschaltbilder einer Äquipotentialität bei Rohrleitungen aus Metall
Abschirmung des Versorgungskabels
18-36VDC
+
-
1)
Ventil, Pumpe,... (oder Erdungsringe, nicht mitgeliefert, in
die Rohrleitung eingesetzt)
Abschirmung des Versorgungskabels
18-36VDC
+
-
1)
deutsch
Versorgungsspannung
Versorgungsspannung
