Typ 8045
BedienungundFunktion
8.6.6.

ao1-stromausgang konfigurieren

Der Stromausgang gibt einen 22-mA-Stromwert aus, wenn das Gerät einen Fehler meldet, sogar wenn
der Ausgang deaktiviert ist.
Der Ausgang 4-20 mA liefert einen elektrischen Strom, dessen Wert den vom Gerät gemessenen Durchfluss
darstellt.

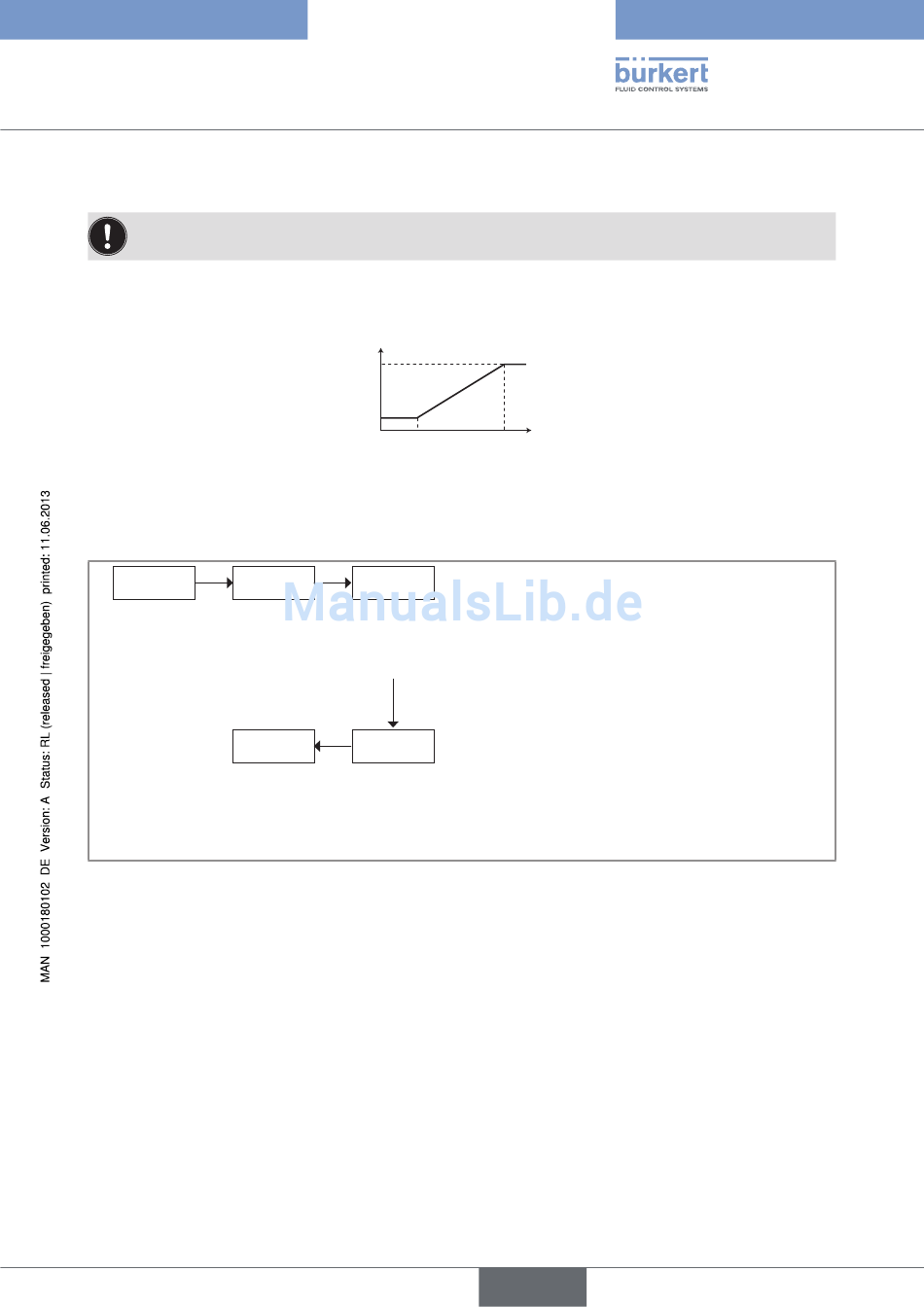

Ausgangsstrom in Abhängigkeit vom Messbereich (Beispiel):
→
Um das Ausgangssignal zu invertieren, für den 20 mA-Stromwert einen kleineren Durchflusswert als für den
4 mA-Stromwert eingeben.
→
Um den Ausgang zu deaktivieren, die 4 mA- und 20 mA-Grenzen auf Null einstellen. In diesem Fall gibt der
Stromausgang einen konstanten Strom von 4 mA aus.
AuSgAng AO1
dO1
Bild 30: Konfigurierung des Stromausgangs
mA
20
4
20 180
4 = 28.00
→
Durchflusswert, der einem 4 mA-Strom entspricht, in der in der
Funktion "EINHEIT ausgewählten Einheit eingeben.
→
Bestätigen.
20 = 6.000
→
Durchflusswert, der einem 20 mA-Strom entspricht, in der in der
Funktion "EINHEIT ausgewählten Einheit eingeben.
→
Bestätigen.
