7.3.2.

einsatz der Kabelschelle

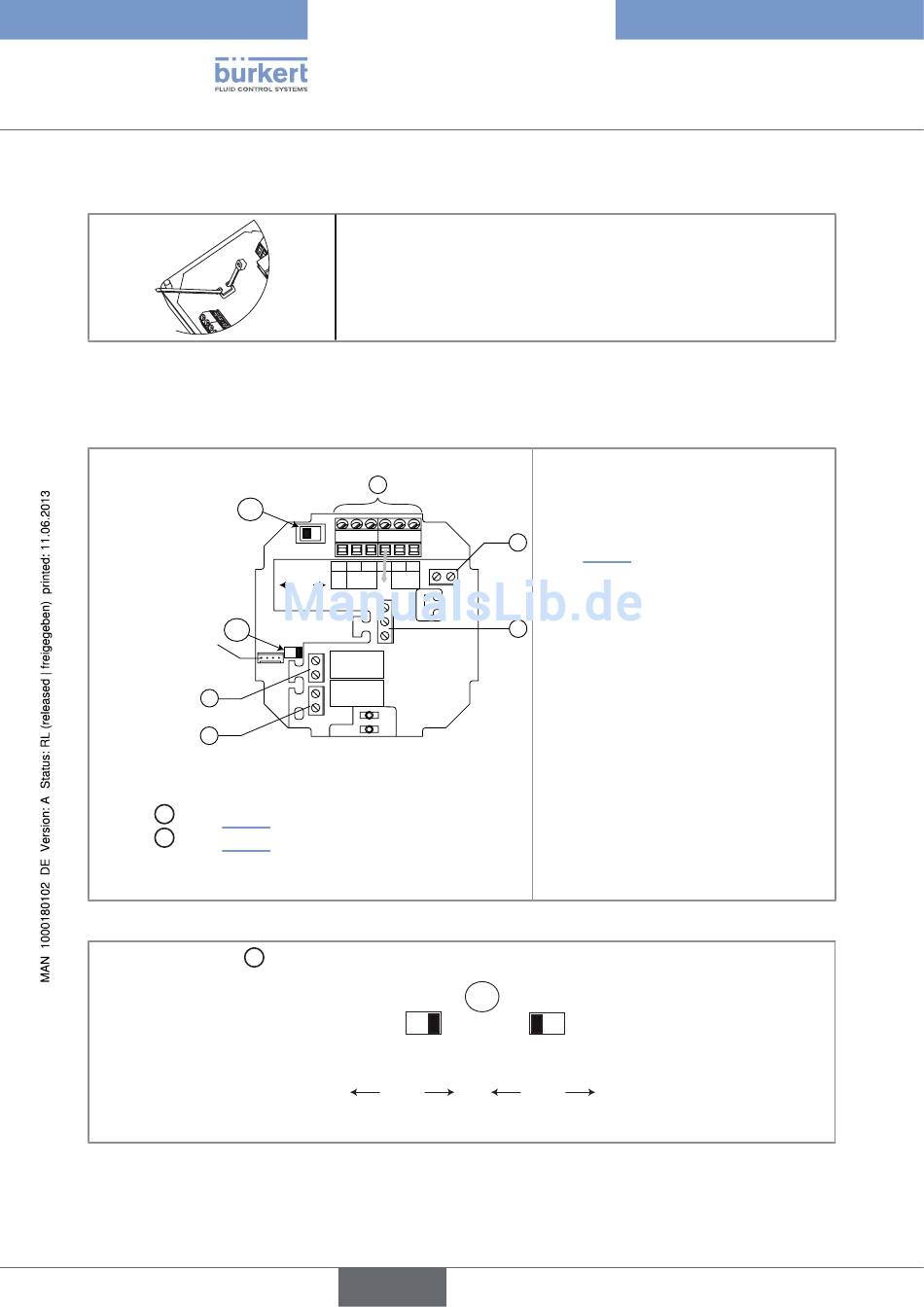

Bild 12: Einsatz der Kabelschelle
7.3.3. Klemmenbelegung und Verwendung der auswahl-schalter
der elektronikplatine
4 poliges Flachbandka-
bel zum Anschluss des
Durchfluss-Sensors
4
5
Schalter A : siehe Bild 14
Schalter B : siehe Bild 15
Bild 13: Klemmenbelegung
Der Auswahl-Schalter A dient zur Konfiguration des 4-20 mA-Anschlusses als Quelle oder Senke.
Stromausgang als Quelle anschließen.
Bild 14: Verwendung des Senke/Quelle-Auswahl-Schalters
22
→
Bevor das Gerät verkabelt wird, die mitgelieferte Kabelschelle auf der
Elektronikplatine einsetzen.
1
A
CURRENT Iout L+ L - PE P+ P-
SINK SOURCE
Supply PULSE
AO1
18...36 Vdc DO1
DI1
PE
-
B
+
OFF ON
DO2
DO3
CURRENT
SINK SOURCE
deutsch
Typ 8045
InstallationundInbetriebnahme
Klemmleiste 1
Iout: 4-20 mA-Ausgang (AO1)
L+: V+ (positive Stromversorgung)
L-: 0V (Erde der Stromversorgung)
PE: Funktionnelle Erde, im Werk verkabelt
2
(siehe Bild 16)
P+: positiver Transistorausgang (DO1)
P-: negativer Transistorausgang (DO1)
PE
Klemmleiste 2
3
PE: Abschirmung der Versorgungs- und der
AO1- und DO1-Ausgangs-Kabel
Klemmleiste 3
PE: Funktionnelle Erde des DI1 digitalen
Eingangskabel
-: negatives Signal des DI1 Digitaleingangs
+: positives Signal des DI1 Digitaleingangs
Klemmleiste 4: Verkabelung des DO2
Relaisausgangs
Klemmleiste 5: Verkabelung des DO3
Relaisausgangs
A
CURRENT
SINK SOURCE
Stromausgang als Senke anschließen.
