7.3. Installation in die Rohrleitung eines
8045 mit einer G2-Überwurfmutter
Um eine hohe Genauigkeit der Messungen und eine gute
Stabilität des „Durchflussnullpunkts" zu gewährleisten,
das Gerät mindestens 24 Stunden vor der Kalibrierung in
das verarbeitete Medium installieren.
→ Das S020-Fitting im Rohr installieren und dabei die Empfeh-
lungen im Kapitel 7.2 berücksichtigen.
→ Überprüfen, ob eine Dichtung am Fitting vorhanden und unver-
sehrt ist. Gegebenenfalls die Dichtung ersetzen.
→ Überprüfen, ob eine Dichtung (siehe Punkt 6, Abb. 8) am Durch-
flusssensor vorhanden ist.
→ Die Überwurfmutter (Punkt 3, Abb. 8) auf das Fitting setzen.
→ Den Sprengring (Punkt 2, Abb. 8) in die Rille (Punkt 5, Abb. 8)
einsetzen.
→ Das Gerät so ausrichten, dass der Pfeil auf der Gehäuseseite
die Durchflussrichtung anzeigt: Die Mengenzähler erhöhen sich.
→ Gerät (Punkt 1, Abb. 8) in das Fitting einsetzen.
→ Die Überwurfmutter (Punkt 3, Abb. 8) mit der Hand am Gerät
festziehen.
16
6

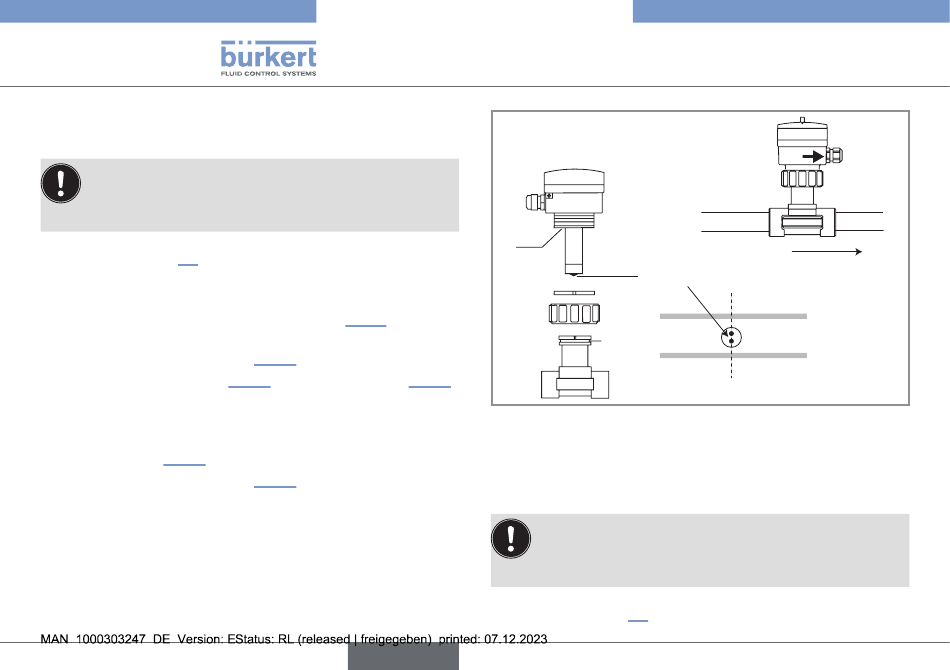

Abb. 8: Installation in die Rohrleitung eines 8045 mit einer
7.4.
Um eine hohe Genauigkeit der Messungen und eine gute
Stabilität des „Durchflussnullpunkts" zu gewährleisten,
das Gerät mindestens 24 Stunden vor der Kalibrierung in
das verarbeitete Medium installieren.
→ Das S020-Fitting im Rohr installieren und dabei die Empfeh-
lungen im Kapitel 7.2 berücksichtigen.
deutsch
Typ 8045
Installation und Verkabelung
1
Elektroden
2
3
5
4
G2-Überwurfmutter
Installation in die Rohrleitung eines
8045 mit einem Clamp-Anschluss
FLOW
Fließrichtung
