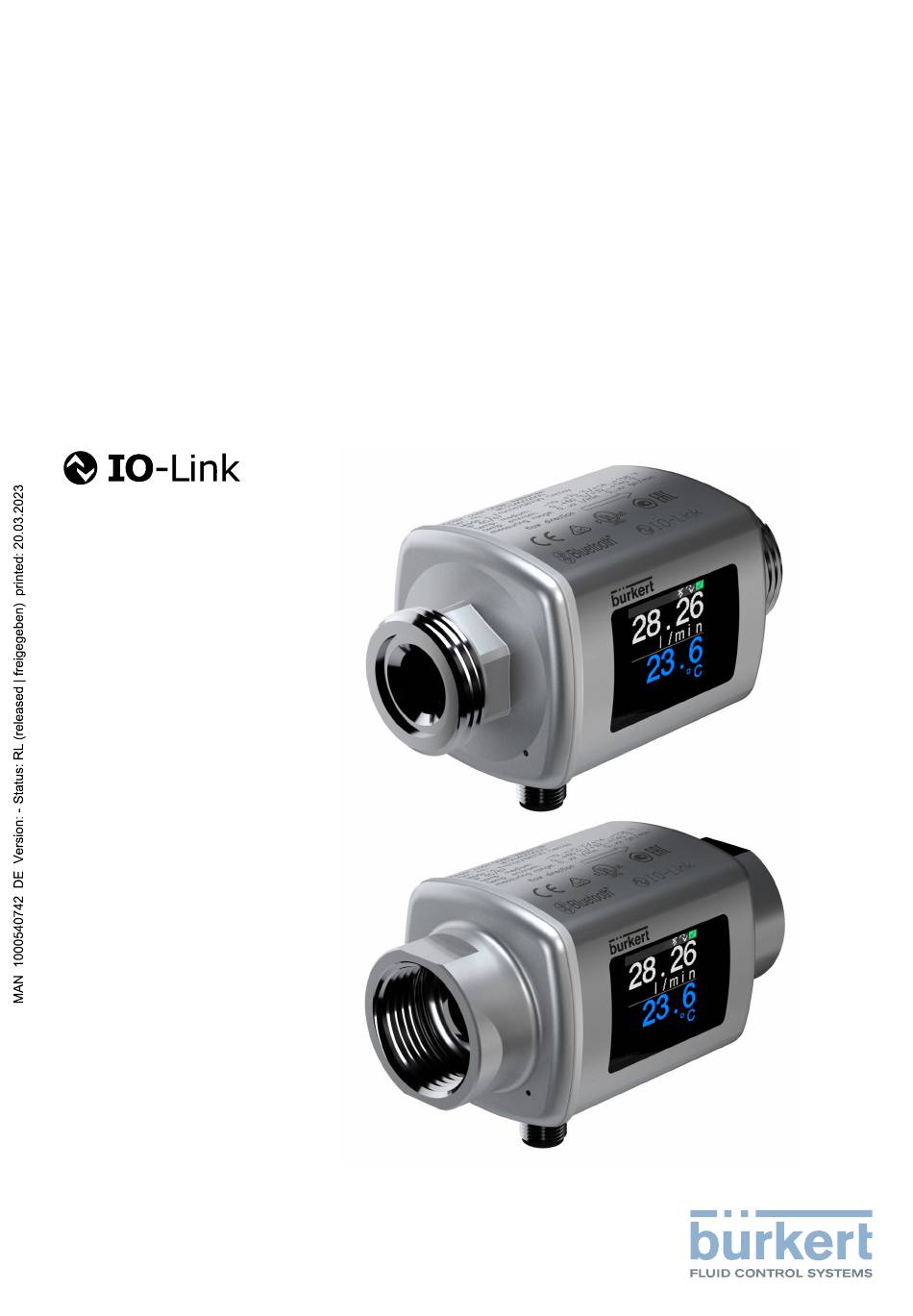

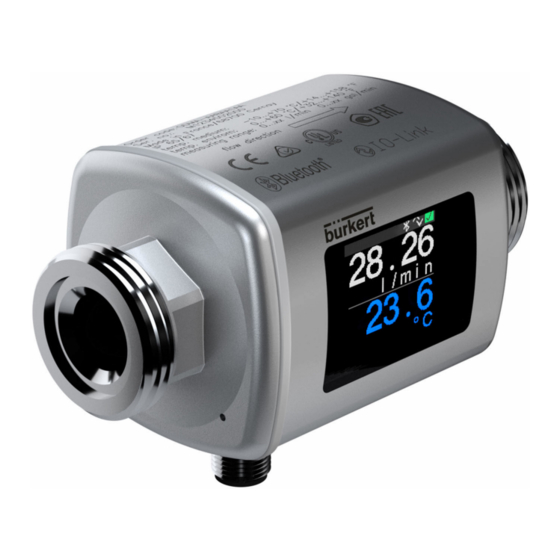

- Seite 1 BA02223O/06/DE/02.23-00 71602966 2023-02-10 Gültig ab Version 01.01.zz (Gerätefirmware) Betriebsanleitung 8050 IO-Link Magnetisch-induktives Durchflussmessgerät...
- Seite 2 8050 IO-Link • Dokument so aufbewahren, dass das Dokument bei Arbeiten am und mit dem Gerät jederzeit verfügbar ist. • Um eine Gefährdung für Personen oder die Anlage zu vermeiden: Kapitel "Grundlegende Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen.
-
Seite 3: Inhaltsverzeichnis
8050 IO-Link Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 5 Bedienungsmöglichkeiten ..19 Dokumentfunktion ..... - Seite 4 Inhaltsverzeichnis 8050 IO-Link Anhang ......48 14.1 Funkzulassungen ..... . 48 14.1.1 Europa .
-
Seite 5: Hinweise Zum Dokument
8050 IO-Link Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 6: Symbole Für Informationstypen
Hinweise zum Dokument 8050 IO-Link 1.2.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind. Verboten Abläufe, Prozesse oder Handlungen, die verboten sind. Tipp Kennzeichnet zusätzliche Informationen. -
Seite 7: Grundlegende Sicherheitshinweise
8050 IO-Link Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣... -
Seite 8: Betriebssicherheit
Grundlegende Sicherheitshinweise 8050 IO-Link Betriebssicherheit Verletzungsgefahr! ‣ Das Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben. ‣ Der Betreiber ist für den störungsfreien Betrieb des Geräts verantwortlich. Produktsicherheit Dieses Messgerät ist nach dem Stand der Technik und guter Ingenieurspraxis betriebssi- cher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand... -
Seite 9: Zugriff Via Bluetooth® Wireless Technology
8050 IO-Link Grundlegende Sicherheitshinweise Allgemeine Hinweise für die Verwendung der Passwörter • Der bei Auslieferung gültige Freigabecode und Bluetoothschlüssel sollte bei der Inbe- triebnahme angepasst werden. • Bei der Definition und Verwaltung des Freigabecodes bzw. Bluetoothschlüssel sind die allgemein üblichen Regeln für die Generierung eines sicheren Passworts zu berücksichti- gen. -
Seite 10: Warenannahme Und Produktidenti
Warenannahme und Produktidentifizierung 8050 IO-Link Warenannahme und Produktidentifizierung Warenannahme Bestellcode auf Lieferschein (1) und auf Produktaufkle- ber (2) identisch? Ware unbeschädigt? Entsprechen Typenschildda- ten den Bestellangaben auf Order code: Ser. no.: dem Lieferschein? Ext. ord. cd.: Date: Beigelegtes Sicherheitsda- tenblatt vorhanden? •... -
Seite 11: Symbole Auf Messgerät
8050 IO-Link Warenannahme und Produktidentifizierung 3.2.1 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta- tion zum Messgerät konsultieren. -
Seite 12: Lagerung Und Transport
Lagerung und Transport 8050 IO-Link Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Trocken lagern. ‣ Nicht im Freien aufbewahren. Lagerungstemperatur → 42 Produkt transportieren Gerät in Originalverpackung zur Messstelle transportieren. -
Seite 13: Montage
8050 IO-Link Montage Montage Montagebedingungen 5.1.1 Montageposition Montageort A0046065 Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Ein- und Auslaufstrecken Es sind keine Ein-/Auslaufstrecken zu beachten. Einbaumaße Angaben zu den Abmessungen und Einbaulängen des Geräts → 44 Der Pfeil zeigt die bevorzugte Durchflussrichtung an. Die Messung in der anderen Richtung ist auch möglich.→... - Seite 14 Montage 8050 IO-Link A0033002 1 Messgerät mit Außengewinde Rohrleitung mit Innengewinde Dichtung (nicht im Lieferumfang enthalten) Adapter: Verfügbare Adapter Dichtung (Lieferumfang) Anschluss Messgerät Außengewinde A0046929 2 Messgerät mit Innengewinde Rohrleitung mit konischem Außengewinde Anschluss Messgerät Innengewinde Für Geräte mit Innengewinde sind keine Dichtungen im Lieferumfang enthalten.
-
Seite 15: Elektrischer Anschluss
8050 IO-Link Elektrischer Anschluss Elektrischer Anschluss Elektrische Sicherheit Gemäß national gültigen Vorschriften. Anschlussbedingungen 6.2.1 Anforderungen an Anschlusskabel Es gelten die nationalen Vorschriften. Anschlusskabel M12 × 1 A-codiert Leiterquerschnitt Mindestens 0,12 mm (AWG26) Schutzart IP65/67, Verschmutzungsgrad 3 6.2.2 Pinbelegung Gerätestecker A0033004 Stecker (Messgerät) - Seite 16 Elektrischer Anschluss 8050 IO-Link Konfigurationsvariante Schaltausgang Schaltverhalten I/O 1 und I/O 2 sind unabhängig voneinander einstellbar. A0033005 A0033006 Stecker (Messgerät) Stecker (Messgerät) Buchse (Kundenseite) Buchse (Kundenseite) Versorgungsspannung + Versorgungsspannung + Versorgungsspannung - Versorgungsspannung - Die Last wird "nach oben" auf L+ eingeschaltet. Der Die Last wird "nach unten"...
-
Seite 17: Konfigurationsvariante Digitaler Eingang
8050 IO-Link Elektrischer Anschluss Konfigurationsvariante Stromausgang A0046581 4 Stromausgang, aktiv, 4 … 20 mA Stecker (Messgerät) Buchse (Kundenseite) Versorgungsspannung + Versorgungsspannung - Der Strom fließt vom Ausgang zu L-. Die Bürde darf max. 500 Ω betragen. Eine größere Bürde verfälscht das Ausgangssignal. -
Seite 18: Messgerät Anschließen
Elektrischer Anschluss 8050 IO-Link Innenwiderstand: 7,5 kΩ Konfigurationsvariante IO-Link Auswahl nur für Ausgang 1 vorhanden im Untermenü Output 1→ 23 Das Messgerät verfügt über eine IO-Link-Kommunikationsschnittstelle mit einer Baudrate von 38400 und mit einer zweiten IO-Funktion auf Pin 2. Diese setzt für den Betrieb eine IO-Link-fähige Baugruppe (IO-Link-Master) voraus. -
Seite 19: Bedienungsmöglichkeiten
8050 IO-Link Bedienungsmöglichkeiten Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Wireless Field Device Configurator App Das Gerät kann über die Wireless Field Device Configurator App bedient und konfiguriert werden. Die Verbindung wird dabei über die Bluetooth® wireless technology Schnittstelle aufgebaut. Unterstütze Funktionen •... -
Seite 20: Systemintegration
Systemintegration 8050 IO-Link Systemintegration Das Messgerät verfügt über eine IO-Link-Kommunikationsschnittstelle. Die IO-Link- Schnittstelle ermöglicht den direkten Zugriff auf Prozess- und Diagnosedaten und bietet die Möglichkeit, das Messgerät im laufenden Betrieb zu parametrieren. Eigenschaften: • IO-Link Spezifiaktion: Version 1.1 • IO-Link Smart Sensor Profile 2nd Edition •... -
Seite 21: Inbetriebnahme
8050 IO-Link Inbetriebnahme Inbetriebnahme Messgerät einschalten Nach dem Einschalten der Versorgungsspannung geht das Messgerät nach maximal 4 s in den normalen Betrieb über. Während der Aufstartphase sind die Ausgänge im selben Zustand wie das Messgerät im ausgeschalteten Zustand. Übersicht Bedienmenü... -
Seite 22: Einbaurichtung Und Messung Einstellen
Inbetriebnahme 8050 IO-Link Menü "Guidance" → System units Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Volume flow unit (Volumenflusseinheit) Einheit für Volumenfluss wählen. • l/s, m³/h, l/min, l/h l/min • gal/min (us), fl. oz/min Volume unit (Volumeneinheit) Einheit für Volumen wählen. -
Seite 23: Io-Module Konfigurieren
8050 IO-Link Inbetriebnahme 9.3.4 IO-Module konfigurieren Das Messgerät verfügt über zwei voneinander unabhängig konfigurierbare Signalein- oder -ausgänge: • Stromausgang → 23 • Impulsausgang → 24 • Schaltausgang → 25 • Spannungsausgang → 26 • Digitaler Eingang → 27 Navigation Menü... -
Seite 24: Impulsausgang Konfigurieren
Inbetriebnahme 8050 IO-Link Unidirektionale Durchflussmessung (Q), Leitfähigkeitsmessung (S) A = 0 A0035753 Anfangswert = 0 Endwert Durchfluss • Strom I wird zwischen Anfangswert (A) und Endwert (B) linear interpoliert. • Der Ausgabebereich endet bei 20,5 mA. Bidirektionale Durchflussmessung (Q), Temperaturmessung (T) -
Seite 25: Schaltausgang Konfigurieren
8050 IO-Link Inbetriebnahme Die aktuelle Impulswiederholfrequenz ergibt sich aus dem aktuellen Durchfluss und der eingestellten Impulswertigkeit: Impulswiederholfrequenz = Durchfluss/Impulswertigkeit Beispiel • Durchfluss: 24 l/min • Impulswert: 0,001 l • Impulswiederholfrequenz = 400 Pulse/s Der Impulsausgang gibt nur positive Durchflussanteile im Sinne der eingestellten Einbau- richtung aus. -
Seite 26: Spannungsausgang Konfigurieren
Inbetriebnahme 8050 IO-Link Einschalten, wenn über dem Limit: Ausschalten, wenn über dem Limit: Q / T Q / T A0034163 A0034164 1.1 Eingangsgrößen 2.1 Eingangsgrößen 1.2 Schaltausgang 2.2 Schaltausgang Einschaltpunkt Einschaltpunkt Ausschaltpunkt Ausschaltpunkt Hysterese Hysterese Einschalten, wenn innerhalb des Fensters:... -
Seite 27: Digitaler Eingang Konfigurieren
8050 IO-Link Inbetriebnahme Unidirektionale Durchflussmessung (Q), Leitfähigkeitsmessung A = 0 A0032995 Anfangswert = 0 Endwert Durchfluss • Spannung U wird zwischen Anfangswert (A) und Endwert (B) linear interpoliert. • Der Ausgabebereich endet bei 10,25 V. Bidirektionale Durchflussmessung (Q), Temperaturmessung (T) -
Seite 28: Totalizer
Inbetriebnahme 8050 IO-Link Menü "Guidance" → Output 2 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Active level (Aktiver level) Schaltverhalten für Digitaler Ein- • High (Hoch) High (Hoch) gang wählen. Eingang reagiert auf High-Pegel / positive Flanke • Low (Tief) -
Seite 29: Anzeige Konfigurieren
8050 IO-Link Inbetriebnahme 9.3.6 Anzeige konfigurieren Das Untermenü Display enthält alle Parameter, die für die Konfiguration der Vor-Ort- Anzeige eingestellt werden können. Navigation Menü "Guidance" → Display Parameterübersicht mit Kurzbeschreibung Werkseinstel- Parameter Beschreibung Auswahl/Eingabe lung Format display (Format Darstellung der Messwerte für Anzeigewert 1. -
Seite 30: Data Management
Inbetriebnahme 8050 IO-Link Werkseinstel- Parameter Beschreibung Auswahl/Eingabe lung • 270° • Ablesbar in vertikaler Einbaulage mit Durchflussrichtung von oben nach unten A0033016 Backlight (Hintergrundbe- Intensität der Hintergrundbe- 0 … 100 % 50 % leuchtung) leuchtung einstellen. 9.3.7 Data management Export configuration as report Mit der Funktion kann man die Gerätekonfiguration als PDF Bericht exportieren und im... -
Seite 31: Diagnose
8050 IO-Link Inbetriebnahme 2. Verbindung zum Messgerät über die Wireless Field Device Configurator App auf- bauen. Diagnose Das Menü Diagnostics ermöglicht, ohne einer realen Durchflusssituation, unterschiedliche Prozessgrößen im Prozess und das Gerätealarmverhalten zu simulieren, sowie nachge- schaltete Signalketten zu überprüfen (Schalten von Ventilen oder Regelkreisen). - Seite 32 Inbetriebnahme 8050 IO-Link Werkseinstel- Parameter Beschreibung Eingabe/Auswahl/Anzeige lung Export configuration as Mit der Funktion kann man die Gerätekonfiguration als PDF Bericht report exportieren und im mobile Endgerät speichern oder weiterleiten. Save configuration to file Die Gerätekonfiguration wird in der App gespeichert. Die gespeicherte Gerätekonfiguration kann mittels System →...
-
Seite 33: Betrieb
8050 IO-Link Betrieb Betrieb 10.1 Offline-Schnellansicht der Konfiguration Durch Klopf-Aktion mit der Faust oder einem Gegenstand an der Oberseite des Gehäuses (z.B. auf den Pfeil für die Durchflussrichtung), zeigt das Gerät einen Überblick über die vor- eingestellten Parameter. 4 5 6... - Seite 34 Betrieb 8050 IO-Link Bluetooth Bereich (in Klammer: Positionsnummer → 7, 33) Bluetooth-Modulstatus (10) Bluetooth Verbindungsstatus (11) Dis./Con. Dis. Bürkert...
-
Seite 35: Diagnose Und Störungsbehebung
8050 IO-Link Diagnose und Störungsbehebung Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen → 41. schild überein. Versorgungsspannung ist falsch Versorgungsspannung umpolen. -
Seite 36: Diagnoseinformation Auf Vor-Ort-Anzeige
Diagnose und Störungsbehebung 8050 IO-Link 11.2 Diagnoseinformation auf Vor-Ort-Anzeige 11.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Diagnosemeldung Alarm Funktionskontrolle Warnung Xxxxxxx Xxxxxxx Xxxxxxx F 1 8 0 C 4 4 6 S 9 6 2 T E M P . -
Seite 37: Übersicht Zu Den Diagnoseereignissen
8050 IO-Link Diagnose und Störungsbehebung 11.3 Übersicht zu den Diagnoseereignissen Diagnoseer- Statussignal [ab Ereignistext Ursache Behebungsmaßnahmen eignis Werk] Coil. circ. fail. Unterbruch Spulen/ Messgerät austauschen. Frequenz Spulenstrom PWM außer Toleranz Temp. circ. Unterbruch/Kurzschluss Messgerät austauschen. fail. Temperatursensor Device fail. Interner Hardwarefehler Messgerät austauschen. -
Seite 38: Firmware-Historie
Diagnose und Störungsbehebung 8050 IO-Link Parameter Beschreibung Anzeige Firmware version Zeigt installierte Gerätefirmware-Version. Zeichenfolge im Format: xx.yy.zz Extended order code Zeigt den erweiterten Bestellcode an. Zeichenfolge aus Buchstaben, Zahlen und bestimmten Satzzeichen (z.B. /). Durch einmaliges Klopfen auf das Gehäuse, werden nachfolgende Informationen auf der Anzeige dargestellt: •... -
Seite 39: Zubehör
8050 IO-Link Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die mit dem Gerät bestellt oder nachbestellt werden können. Eine aktuelle Übersicht ist bei Ihrer Vertriebszentrale erhält- lich. Set Adapter (Passend zu Geräten mit Aussengewinde) Bestellnummer Beschreibung 00571196 G½" auf G³⁄₈" Aussengewinde 00571197 G½"... - Seite 40 Zubehör 8050 IO-Link Set Erdungsklemme Bestell- nummer Beschreibung 00571217 Erdungsklemme Bürkert...
-
Seite 41: Technische Daten
8050 IO-Link Technische Daten Technische Daten 13.1 Eingang Messgrößen • Volumenfluss • Temperatur • Leitfähigkeit Messbereich DN 15 (½"): 0,05 … 35 l/min (0,013 … 9,2 gal/min) Volumendurchflussmessung DN 20 (¾"): 0,1 … 75 l/min (0,026 … 19,8 gal/min) DN 25 (1"): 0,2 … 150 l/min (0,052 … 39,6 gal/min) DN 50 (2"): 1,5 …... -
Seite 42: Montage
Technische Daten 8050 IO-Link Leitfähigkeitsmessung Wiederholbarkeit ±5 % v.M. ±5 µS/cm Maximale Messabweichung Stromausgang Zusätzlicher Fehler ±20 µA Wiederholbarkeit ±10 µA Reaktionszeit T90 Typischerweise 200 ms Bei einer Gerätetemperatur von 25 °C. Maximale Messabweichung Spannungsausgang Zusätzlicher Fehler ±60 mV Wiederholbarkeit ±10 mV... - Seite 43 8050 IO-Link Technische Daten Magnetismus und statische Elektrizität A0046637 8 Magnetfelder vermeiden Bürkert...
-
Seite 44: Konstruktiver Aufbau
Technische Daten 8050 IO-Link 13.8 Konstruktiver Aufbau Messgerät mit Außenge- winde A0033012 Abmessungen in SI-Einheiten [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 40,5 69,5 M12 × 1 G½" SW 24 40,5 69,5 M12 × 1 G³⁄₄" SW 27... - Seite 45 8050 IO-Link Technische Daten Komponente Werkstoff Gehäuse 1.4404/316L, 1.4409/CF3M Dichtung FKM oder EPDM Anzeigefenster Polycarbonat Messgerät mit Innenge- winde A0046130 Abmessungen in SI-Einheiten ØM [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 40,5 69,5 M12 × 1 NPT½" SW 27...
-
Seite 46: Anzeige Und Bedienoberfläche
Technische Daten 8050 IO-Link Werkstoffe Komponente Werkstoff Messrohr PEEK Elektroden, Temperaturfühler 1.4435/316L Prozessanschluss 1.4404/316L Gehäuse 1.4404/316L, 1.4409/CF3M Dichtung FKM oder EPDM Anzeigefenster Polycarbonat 13.9 Anzeige und Bedienoberfläche Vor-Ort-Anzeige Das Gerät verfügt über eine Anzeige: Xxxxxxx 28.56 l / min 23.6 °C... -
Seite 47: 13.10 Zertifikate Und Zulassungen
8050 IO-Link Technische Daten 13.10 Zertifikate und Zulassungen Aktuelle Zertifikate und Zulassungen für das Produkt sind auf Anfrage erhältlich. Normen und Richtlinien Das Gerät ist konform zu den EU-Richtlinien entsprechend der EU-Konformitätserklärung (wenn anwendbar). Die angewandten Normen, mit welchen die Konformität zu den Richtlinien nachgewiesen wird, sind in der EU-Baumusterprüfbescheinigung und/oder der EU-Konformitätserklä-... -
Seite 48: Anhang
Anhang 8050 IO-Link Anhang 14.1 Funkzulassungen 14.1.1 Europa Dieses Gerät erfüllt die Anforderungen der Telekommunikationsrichtlinie RED 2014/53/EU. 14.1.2 Weitere Länder Weitere Zulassungen in folgenden Ländern: Argentinien Australien und Brasilien Chile China Neuseeland Hong Kong Indien Indonesien Israel Japan Kasachstan Kanada und... -
Seite 49: Io-Link Prozessdaten
8050 IO-Link Anhang 14.2 IO-Link Prozessdaten 14.2.1 Datenstruktur Bit- 119… 111… 103… 95… 87… 79… 71… 63… 55… 47… 39… 31… 23… 15… 7… Num- Daten Leitfähigkeit in µS/cm Summenzähler in l Volumenfluss in l/s Tempera- Sta- tur in ¹⁄₁₀ °C Daten- 32-bit Fließkomma-Zahl mit... -
Seite 50: Io-Link Isdu Parameter Liste
Anhang 8050 IO-Link 14.3 IO-Link ISDU Parameter Liste Im Folgenden werden die einzelnen Bestandteile einer Parameterbeschreibung erläutert: Bezeichnung ISDU ISDU Größe Datentyp Zugriff Wertebereich Werkeinstellung Bereichs- (dez) (hex) (Byte) grenzen Identification Device Tag 0x0018 32 (max.) string S-MAG_XYZZZZZ Anzeige der ersten 10 Ziffern... - Seite 51 8050 IO-Link Anhang Bezeichnung ISDU ISDU Größe Datentyp Zugriff Wertebereich Werkeinstellung Bereichs- (dez) (hex) (Byte) grenzen System Units Unit Volumeflow 0x0226 uint l/s=0 l/min l/h=5 fl. oz/min=4 m³/h=1 l/min=2 Usgpm=3 Unit Volume 0x0227 uint ml=0 USozf=1 m³=3 Usgal=4 Unit Temperature...
- Seite 52 Anhang 8050 IO-Link Bezeichnung ISDU ISDU Größe Datentyp Zugriff Wertebereich Werkeinstellung Bereichs- (dez) (hex) (Byte) grenzen T-Start-Value 0x025F float -10 °C -9.9·10⁹ für Temperatur 9.9·10⁹ Einheiten-Auswahlliste aus Unit Temperature T-End-Value 0x0260 float +70 °C -9.9·10⁹ für Temperatur 9.9·10⁹ Einheiten-Auswahlliste aus Unit...
- Seite 53 8050 IO-Link Anhang Bezeichnung ISDU ISDU Größe Datentyp Zugriff Wertebereich Werkeinstellung Bereichs- (dez) (hex) (Byte) grenzen s-OFF-Value 0x0326 float -9.9·10⁹ Einheiten-Auswahlliste aus Unit 9.9·10⁹ Conductivity Voltage output U-Out 1 U - OUT Assign 0x02BC uint off=0 volumeflow volumeflow=1 temperature=2 conductivity=4...
- Seite 54 Anhang 8050 IO-Link Bezeichnung ISDU ISDU Größe Datentyp Zugriff Wertebereich Werkeinstellung Bereichs- (dez) (hex) (Byte) grenzen Digital input D-In 1 D-IN Polarity 0x0385 uint low=0 high high=1 D-IN Function 0x0384 uint off=0 res.tot. res.tot.=1 zero ret.=2 IO-Link IO-LINK Vendor Name 0x0010 32 (max.) string...
- Seite 55 8050 IO-Link Anhang Bezeichnung ISDU ISDU Größe Datentyp Zugriff Wertebereich Werkeinstellung Bereichs- (dez) (hex) (Byte) grenzen Switch output S-Out 2 Switch Polarity 0x035D uint pnp=0 npn=1 Switch Function 0x0352 uint alarm=0 off=1 on=2 lim.vol.flow=3 lim.temp.=4 lim.vol.=5, win.vol.flow=6 lims=11 win.temp.=7 win.vol.=8...
- Seite 56 Anhang 8050 IO-Link Bezeichnung ISDU ISDU Größe Datentyp Zugriff Wertebereich Werkeinstellung Bereichs- (dez) (hex) (Byte) grenzen s-Start-Value 0x02F3 float 0 µS/cm für Temperatur aus Con- ductivity s-End-Value 0x02F4 float 1000 µS/cm für Temperatur aus Con- ductivity Digital input D-In 2...
-
Seite 57: Stichwortverzeichnis
8050 IO-Link Stichwortverzeichnis Stichwortverzeichnis Gewicht in SI-Einheiten ....44, 45 Gewicht in US-Einheiten ....44, 45 Abmessungen in SI-Einheiten . - Seite 58 Stichwortverzeichnis 8050 IO-Link Bedienbarkeit ......46 Eingang ....... . 41 Energieversorgung .
