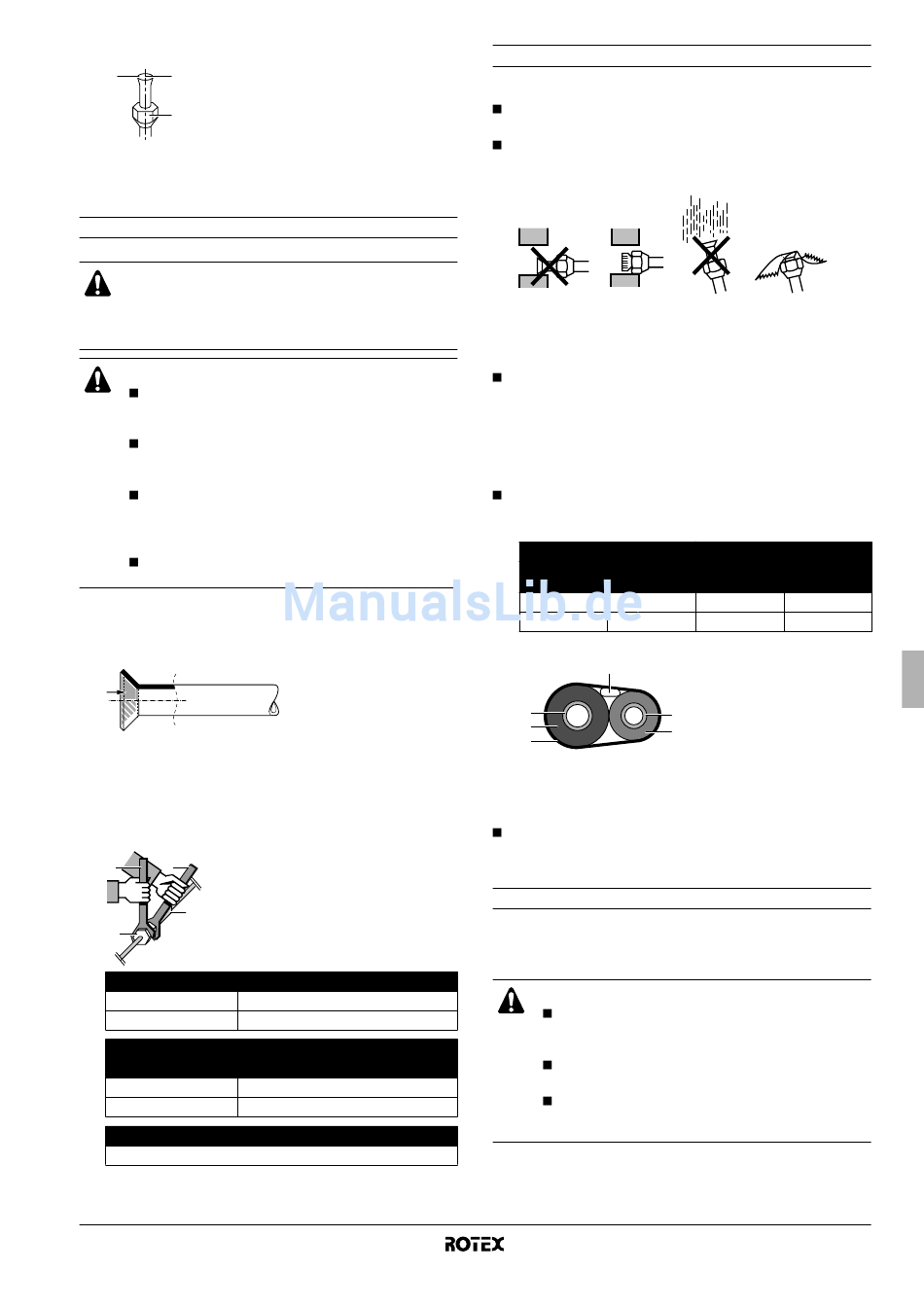

5 Prüfen Sie, ob das Ausweiten korrekt durchgeführt ist.
1 2
1 Die Bördelinnenfläche muss fehlerfrei
sein.
2 Das Rohrende muss gleichmäßig in
3
einem perfekten Kreis ausgeweitet
werden.
3 Vergewissern Sie sich, dass die
Bördelmutter angebracht ist.
Anschluss des Kältemittelrohrs an die Außeneinheit
Alle bauseitig durchzuführenden Rohrleitungsinstallatio-
nen müssen von einem lizenzierten Techniker für Kälte-
technik durchgeführt werden. Die Installationen müssen
den jeweils örtlichen
entsprechen.
VORSICHT
Verwenden Sie kein Mineralöl an gebördelten Teilen.
Das Eindringen von Mineralöl in das System würde
die Lebensdauer der Einheiten verkürzen.
Verwenden Sie nie Rohrleitungen, die für frühere
Installationen verwendet wurden. Verwenden Sie nur
Teile, die mit der Einheit geliefert werden.
Installieren Sie nie einen Trockner an diese R410A
Einheit, um ihre Betriebsdauer sicherzustellen. Das
trockene Material kann sich ablösen und das System
beschädigen.
Unvollständiges Ausweiten kann ein Gasleck des
Kältemittels verursachen.
1 Vor dem Aufsetzen der Überwurfmutter auf die Oberfläche innen
Etheröl oder Esteröl auftragen. Dann die Mutter erst mit der
Hand um 3 oder 4 Umdrehungen auf das Gewinde schrauben
und danach festziehen.
2 Wenn Sie eine Überwurfmutter lösen, verwenden Sie immer
zwei Schlüssel in Kombination.
Beim Anschließen des
Überwurfmutter immer einen Schraubenschlüssel und einen
Drehmomentschlüssel zusammen benutzen. Sonst besteht die
Gefahr, dass die Mutter bricht oder dass eine Leckage entsteht.
1 2
1
2
3
3
4
4
Bördelmutter Anzugsdrehmoment der Bördelmutter
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Anzugsdrehmoment der Ventilkappe
Ventilkappe
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Anzugsdrehmoment der Abdeckung der Wartungsöffnung
10,8~14,7 N•m
RRHQ006~008ADV3(8)
Außeneinheit für Luft-Wasser-Wärmepumpe
4PW52843-1
und staatlichen Vorschriften
Rohres beim Festziehen einer
Drehmomentschlüssel
Schraubenschlüssel
Rohrverbindungsstück
Bördelmutter
15~17 N•m
63~75 N•m
Gasleitung
21,6~27,4 N•m
44,1~53,9 N•m
Verlegen der Kältemittelleitungen
Leitfaden für das Hantieren mit der Leitung
Schützen Sie das offene Ende der Leitung vor Staub und
Feuchtigkeit.
Alle Rohrbögen sollten so leicht wie möglich sein. Verwenden
Sie einen Rohrbieger zum Biegen.
Der Biegeradius sollte 30 bis 40 mm oder größer sein.
Auswahl von Kupfer- und Wärmedämmungsmaterialien
Bei der Verwendung herkömmlicher Kupferrohre und Armaturen,
beachten Sie folgendes:
Isoliermaterial: Polyethylenschaum
Wärmeübergangszahl: 0,041 bis 0,052 W/mK (0,035 bis
0,045 kcal/mh°C)
Die Temperatur der Kältemittel-Gasleitungsoberfläche erreicht
max. 110°C.
Wählen Sie Wärmedämmungsmaterialien, die dieser Tempera-
tur standhalten.
Achten Sie darauf, sowohl die Gas- als auch die Flüssigkeits-
leitung zu isolieren und sehen Sie nachfolgende Isolierungs-
maße vor.
Leitungsgröße
Außen-
durchmesser Stärke
6,4 mm (1/4") 0,8 mm
15,9 mm (5/8") 1,0 mm
2
1
6
5
Verwenden Sie getrennte Wärmedämmungsrohre für Gas-
leitungen und flüssige Kältemittelleitungen.
Entlüftung und Überprüfung auf Gasleck
Wenn die Leitungsverlegung abgeschlossen ist und die Außeneinheit
an die Inneneinheit angeschlossen wird, muss unbedingt entlüftet
und auf Gasleck geprüft werden.
WARNUNG
Mischen Sie keine anderen Substanzen als das
angegebene Kältemittel
Kältemittelkreislauf.
Wenn Kältemittel-Gaslecks vorkommen, lüften Sie
den Raum so schnell und so oft wie möglich.
R410A sowie andere Kältemittel sollten immer
rückgewonnen und nie direkt in die Umgebung
freigesetzt werden.
Isolieren der Leitungen
Innen-
durchmesser Stärke
≥10 mm
8-10 mm
≥13 mm
16-20 mm
1 Gasleitung
2 Verkabelung zwischen
den Einheiten
3
3 Flüssigkeitsleitung
4
4 Isolierung der
Flüssigkeitsleitung
5 Abschlussband
6 Isolierung der
Gasleitung
(R410A) in den
Installationsanleitung
5
