5 Sıvı stop vanası ile gaz stop vanasından kapakları sökün.
6 Vanayı açmak için sıvı stop vanasının milini altıgen bir anahtarla
saat yönünün tersine 90 derece döndürün.
5 saniye sonra kapatın ve gaz kaçağını kontrol edin.
Sabunlu su kullanarak, iç ünitenin havşası ile dış ünitenin
havşası ve vana millerinden gaz kaçağını kontrol edin.
Kontrol tamamlandıktan sonra, sabunlu suyu tamamen silin.
7 Şarj hortumunu gaz stop vanasının servis ağzından çıkarın,
ardından sıvı ve gaz stop vanalarını tam olarak açın.
Vana milini durma noktasından ileriye döndürmeye çalışmayın.
8 Sıvı ve gaz stop vanalarının vana kapakları ile servis ağzı
başlıklarını bir tork anahtarıyla belirtilen tork değerinde sıkın.
Ayrıntılar için bkz. "Dış
bağlanması" sayfa 4.
Soğutucu şarjı
Bu dış ünite fabrikada şarj edilmiştir.
Kullanılan soğutucuya ilişkin önemli bilgiler
Bu ürün Kyoto Protokolü tarafından kapsanan florlu sera gazları
içerir. Gazları atmosfere boşaltmayın.
Soğutucu tipi: R410A
(1)
GWP değeri: 1975
(1)
GWP = küresel ısınma potansiyeli

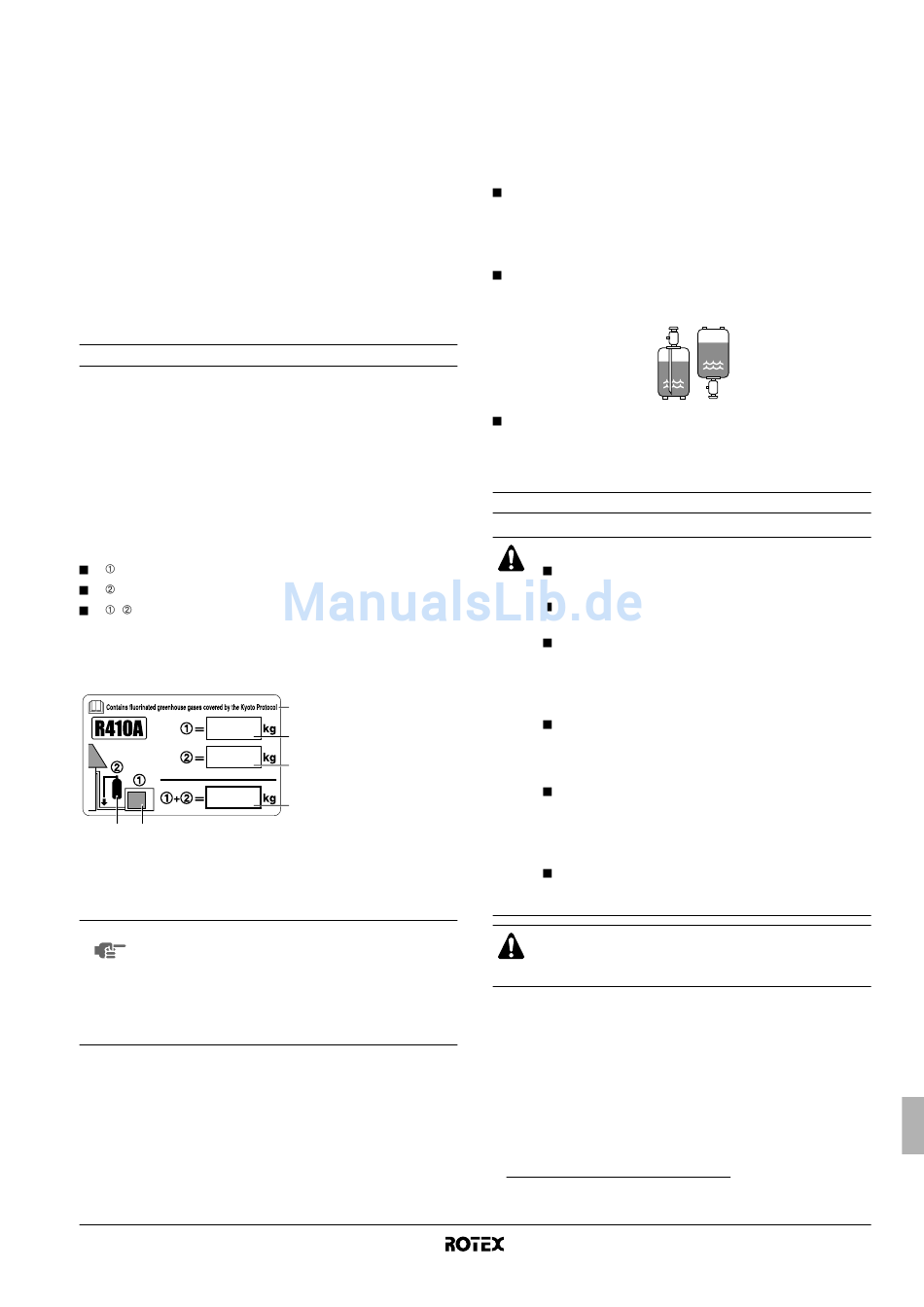

Lütfen sabit mürekkep kullanarak doldurun,
ürünün fabrikadaki soğutucu şarjı,
sahada yüklenen ilave soğutucu miktarı ve
+ toplam soğutucu şarjı
ürünle verilen florlu sera gazları etiketi üzerine.
Doldurulan etiket ürünün iç kısmına ve şarj ağzı yakınına (örn. servis
kapağının iç tarafı üzerine) yapıştırılmalıdır.
6 5
NOT Belirli florlu sera gazları hakkındaki EU düzenle-
mesinin ulusal uygulaması ünite üzerinde uygun resmi
ulusal dilin kullanılmasını gerektirebilir. O nedenle
üniteyle birlikte ek olarak bir çok dili kapsayan florlu
sera gazları etiketi verilmiştir.
Yapıştırma talimatları bu etiketin arka tarafında
gösterilmiştir.
Yeniden şarj
Yeniden şarj gerektiğinde, ünitenin plakasına bakın. Plakada
soğutucu tipi ve gerekli miktar belirtilmiştir.
RRHQ006~008ADV3(8)
Hava su tipi ısı pompası için dış ünite
4PW52843-1
üniteye soğutucu borularının
1 Ürünün fabrikadaki
4
soğutucu şarjı:
ünite isim plakasına
1
bakın
2 Sahada yüklenen ilave
2
soğutucu miktarı
3 Toplam soğutucu şarjı
3
4 Kyoto Protokolu
tarafından kapsanan
florlu sera gazları içerir
5 Dış ünite
6 Soğutucu tüpü ve şarj
manifoldu
İlave soğutucunun şarj edilmesi
Soğutucu borularının toplam uzunluğu 10 m'yi aşarsa, ekstra her
metre boru için 20 g soğutucuyu (R410A) ilave olarak şarj edin.
İlave olarak şarj edilecek soğutucu ağırlığını belirleyin ve stop vanası
kapağının arka tarafında bulunan servis etiketi üzerindeki miktarı
doldurun.
R410A eklerken alınması gereken önlemler
Belirlenen soğutucu miktarını, sıvı borusuna sıvı halde
yüklediğinizden emin olun.
Bu soğutucu karışık bir soğutucu olduğundan, gaz halinde ilave
edilmesi, soğutucu kompozisyonun değişmesine neden olarak
normal çalışmayı önler.
Şarj öncesinde, soğutucu tüpüne bir sifon borusu takılı olup
olmadığını kontrol edin (tüp üzerinde "sıvı doldurma sifon
borusu takılıdır" veya benzeri yazmalıdır).
Sıvı soğutucuyu, tüpü
dik konumda tutarak
şarj edin.
Gerekli basınç mukavemetini sağlamak ve yabancı maddelerin
sisteme karışmasını önlemek için, yalnızca R410A için ayrılmış
aletleri kullandığınızdan emin olun.
Kablo Bağlantıları
UYARI
Bütün kablo bağlantıları yetkili bir elektrik teknisyeni
tarafından yapılmalıdır.
Güç besleme kablosu ve devre kesici yerel ve ulusal
düzenlemelere göre seçilmelidir.
Aşırı ısınma, elektrik çarpması veya yangına yol
açabileceğinden dallı bağlantılar, örgülü iletkenli
kablolar (bkz. "Dikkat edilecek hususlar" sayfa 7
konusundaki ikaz 1), uzatma kordonları veya çoklu
priz bağlantılar kullanmayın.
Ürünün içinde yerel piyasadan satın alınan elektrik
parçaları kullanmayın ve terminal bloğundan ısıtma
bandı, vs. uzantısı çıkartmayın. Bunun yapılması
elektrik çarpmasına veya yangına sebep olabilir.
Kesinlikle bir toprak kaçağı devre kesicisi takın. Bu
cihazda bir çevirici kullanılır, bu nedenle toprak kaçağı
kesicisinin kendisinin arızasını önlemek için yüksek
harmonik işlemeye uygun bir toprak kaçağı kesicisi
kullanılmalıdır.
Bütün kutuplar arasında en az 3 mm kontak ayırma
değerine sahip, tüm kutupları aynı anda ayıran tipte
bir kesici kullanın.
UYARI
Tüm işler tamamlanana kadar güvenlik devre kesicisini
AÇMAYIN.
(1)
EN/IEC 61000-3-12 ile uyumlu ekipman
(1) Her bir fazda >16 A ve ≤75 A giriş akımı ile kamuya açık düşük akımlı
sistemlere bağlanan ekipman tarafından üretilen harmonik akımlar için
sınırları tespit eden Avrupa/Uluslararası Teknik Standardı.
Sıvı soğutucuyu, tüp
baş aşağı konumda
dururken şarj edin.
