4 Cierre la válvula de baja presión (Lo) del dosificador y pare la
bomba de vacío.
No realice ninguna operación durante 4 a 5 minutos y
asegúrese de que la aguja del medidor acoplado no retrocede.
NOTA Si la aguja retrocede ello puede indicar la
presencia de humedad o fugas en las piezas de
unión. Repita los pasos 2 a 4 después de
inspeccionar todas las piezas de unión, afloje
ligeramente las tuercas y vuélvalas a apretar.
5 Extraiga las tapas de la válvula de cierre de líquido y la válvula
de cierre de gas.
6 Para abrir la válvula de cierre de líquido, gire el vástago de la
válvula 90 grados a izquierdas utilizando la llave hexagonal.
Espere 5 segundos, vuelva a cerrarla y observe si existen fugas
de gas.
Utilice agua jabonosa para localizar cualquier posible fuga de
gas desde la parte abocardada de la unidad interior, así como
desde la parte abocardada de la unidad exterior y los vástagos
de la válvula.
Después de realizar esta comprobación limpie el agua
jabonosa.
7 Desconecte el tubo flexible de carga de la conexión de servicio
de la válvula de cierre de gas y luego, abra completamente las
válvulas de cierre de gas y de líquido.
No intente girar el vástago de la válvula más allá de su tope.
8 Apriete las pestañas de la válvula y las tapas de la conexión de
servicio de las válvulas de cierre de líquido y de gas, utilizando
una llave dinamométrica a los pares especificados. Consulte
"Conexión de la tubería de refrigerante a la unidad exterior" en
la página 4 para obtener más información.
Carga de refrigerante
Esta unidad exterior ha sido cargada de fábrica.
Información importante en relación al refrigerante
utilizado
Este producto contiene los gases fluorados de efecto invernadora
regulados por el Protocolo de Kioto. No vierta gases a la atmósfera.
Tipo de refrigerante: R410A
(1)
Valor GWP : 1975
(1)
GWP = global warming potential (potencial de calentamiento
global)

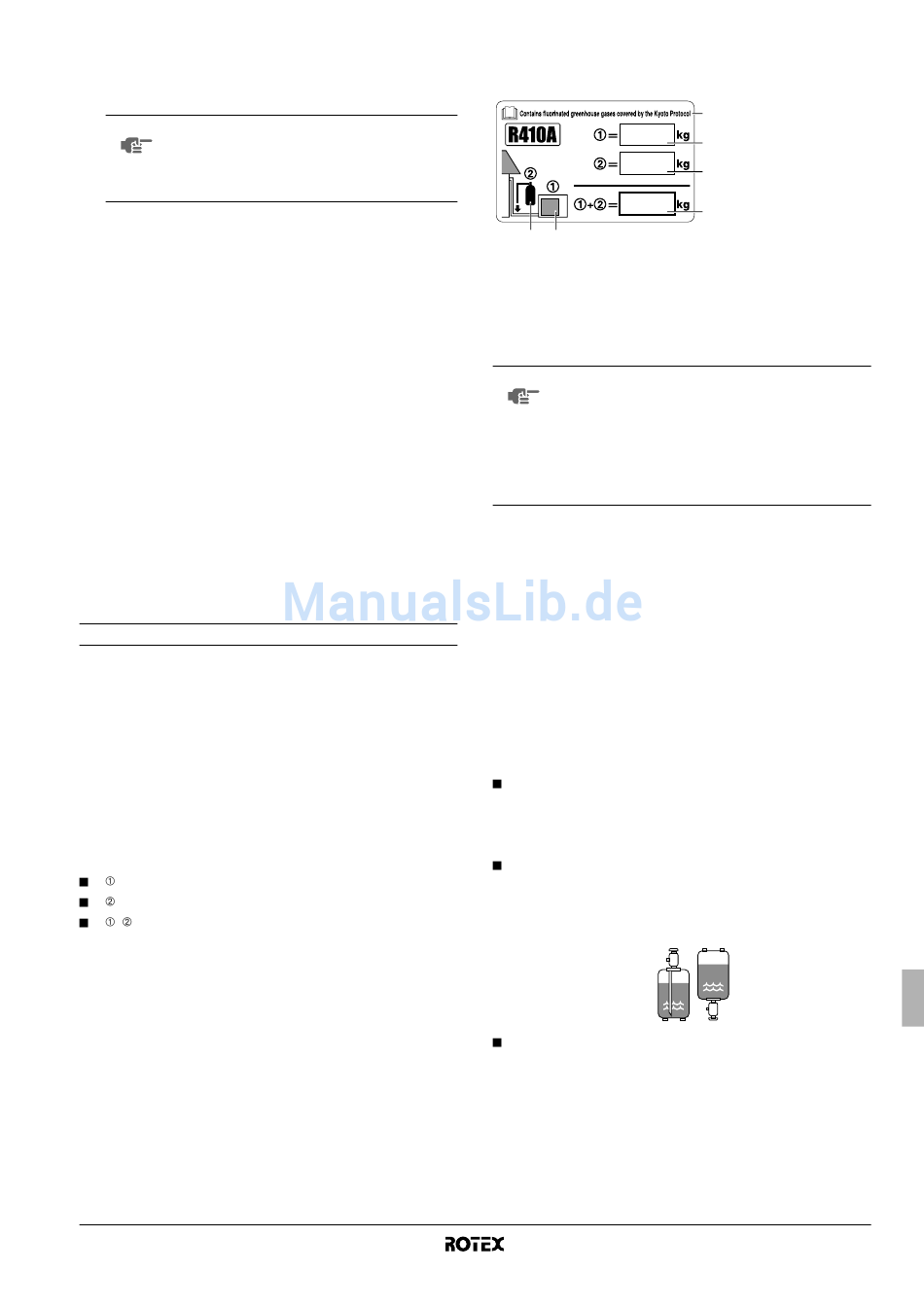

Rellene con tinta indeleble,
la carga de refrigerante de fábrica del producto,
la cantidad adicional de refrigerante cargado en campo y
+ la carga total de refrigerante
en la etiqueta sobre gases fluorados de efecto invernadero
suministrada con el producto.
RRHQ006~008ADV3(8)
Unidad exterior para bomba de calor de aire-agua
4PW52843-1
La etiqueta rellenada debe pegarse en el interior del producto y
cerca de la conexión de carga del producto (p.ej. al dorso de la tapa
de servicio).
6 5
NOTA La aplicación nacional de la normativa europea sobre
determinados gases fluorados de efecto invernadero
podría requerir proporcionar el idioma nacional oficial
adecuado en la unidad. Por lo tanto, el producto lleva
incluida una etiqueta en varios idiomas sobre gases
fluorados de efecto invernadero.
Las instrucciones sobre cómo y dónde pegar la
etiqueta figuran al dorso de la misma.
Recarga
Si fuera necesario recargar la unidad, consulte la placa de
especificaciones técnicas de la misma. La placa de especificaciones
muestra el tipo de refrigerante que se debe utilizar y la cantidad
necesaria del mismo.

Carga de refrigerante adicional

Si la longitud total de la tubería de refrigerante supera los 10 m,
cargue una cantidad de refrigerante adicional de 20 g (refrigerante
tipo R410A) por cada metro de tubería adicional.
Obtenga el peso del refrigerante adicional que se desea cargar y
escriba esta cantidad en la pegatina de servicio del panel trasero de
la tapa de la válvula de cierre.
Medidas de precaución al cargar refrigerante R410A
Asegúrese de cargar la cantidad especificada de refrigerante en
estado líquido en la tubería de líquido.
Como este refrigerante es mixto, si lo carga estando en forma
gaseosa podría provocar alteraciones en la composición del
refrigerante, lo que causaría fallos de funcionamiento.
Antes de cargar la unidad compruebe si el cilindro del refrige-
rante está equipado con un tubo de sifón o no (en el cilindro
deberá estar marcado con el mensaje "liquid filling siphon
attached" [sifón equipado para la carga de líquido refrigerante] o
un mensaje similar).
Cargue el líquido
refrigerante con el
cilindro en posición
vertical.
Utilice siempre herramientas exclusivas para el R410A para
garantizar la resistencia de presión requerida y evitar que
cuerpos extraños se mezclen en el sistema.
1 Carga de refrigerante de
4
fábrica del producto:
véase placa de
1
especificaciones técnicas
de la unidad
2
2 Cantidad adicional de
refrigerante cargado en
campo
3
3 Carga total de
refrigerante
4 Contiene los gases
fluorados de efecto
invernadora regulados
por el Protocolo de Kioto
5 Unidad exterior
6 Cilindro del refrigerante y
dosificador de carga
Cargue el líquido
refrigerante con el
cilindro en posición
boca abajo.
Manual de instalación
6
