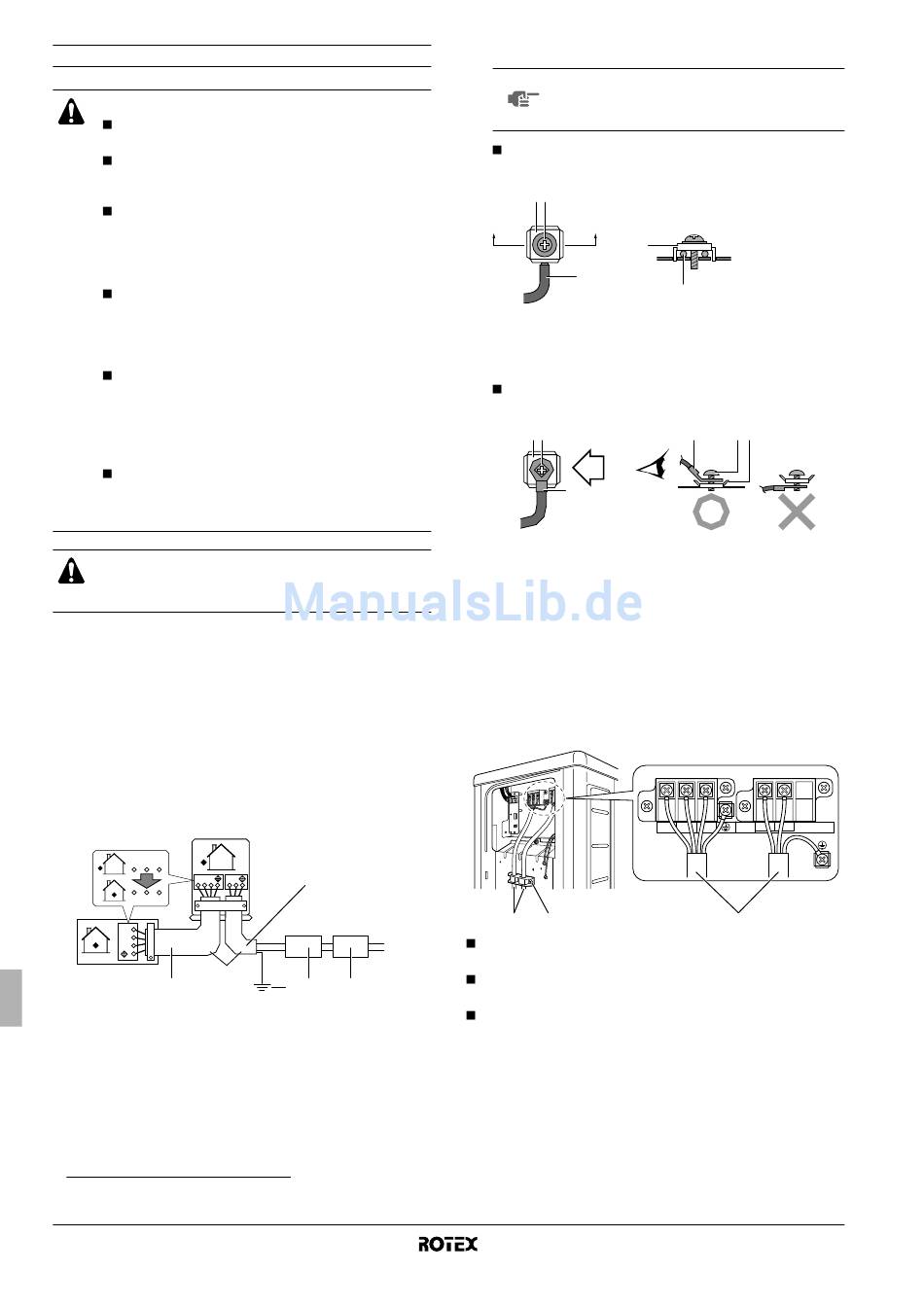

Cableado

ADVERTENCIA
Todo el cableado deberá ser efectuado por un
electricista autorizado.
El cable de alimentación y el disyuntor deberán
seleccionarse de acuerdo con la normativa local y
nacional.
No utilice cables protegidos, cables trenzados (véase
precaución 1 en el apartado "Consejos" en la
página 7), cables alargadores o conexiones desde un
sistema en estrella,
sobrecalentamiento, electrocución o incendio.
No utilice en el interior del equipo piezas eléctricas
adquiridas en cualquier comercio local, ni realice
ninguna derivación de corriente desde el bloque de
terminales para la cinta térmica, etc. Podría
producirse una descarga eléctrica o un incendio.
Asegúrese de instalar un disyuntor diferencial de
fugas de tierra. (Esta unidad utiliza un Inverter, lo que
significa que es necesario utilizar un disyuntor
diferencial de fugas a tierra que admita armónicos
elevados para prevenir el mal funcionamiento del
propio disyuntor diferencial.)
En el cableado fijo deberá incorporarse, según la
reglamentación local y nacional pertinente, un
interruptor principal u otro medio de desconexión que
tenga una separación constante en todos los polos.
ADVERTENCIA
No encienda el disyuntor de seguridad hasta haber
terminado todos los trabajos.
Equipamiento que cumple la normativa EN/IEC 61000-3-12
Procedimiento
1 Pele el aislamiento del cable (20 mm).
2 Conecte los cables de conexión entre la unidad interior y la
exterior, haciendo coincidir los números de los terminales
(ver el diagrama de cableado de abajo). Apriete los tornillos de
los terminales con firmeza. Recomendamos el uso de un
destornillador de cabeza plana para apretar los tornillos.
Véase igualmente la precaución 2 en el apartado "Consejos" en
la página 7 que contiene las directrices de instalación del
cableado.
1 2 3
1 2 3 L N
1 2 3
1
2
3
H05VV
1
1 Interconexión entre la unidad interior y la unidad exterior: si la
longitud del cableado es superior a 10 m, utilice cables con
sección recta de Ø2,5 mm en lugar de Ø1,5 mm.
2 El cable de alimentación (consulte la placa de
especificaciones técnicas para obtener la corriente máxima
de funcionamiento)
3 Conexión a tierra
4 Disyuntor de seguridad
5 Disyuntor de fugas a tierra
(1) La Norma Técnica Europea/Internacional ajusta los límites para corrientes
armónicas generadas por un equipo conectado a los sistemas públicos de
bajo voltaje con corriente de entrada de >16 A y ≤75 A por fase.
Manual de instalación
7
ya que podría causar
(1)
2
50 Hz
230 V
3 4 5
3 Conexión del terminal a tierra
NOTA Esta unidad deberá estar conectada a tierra
Al realizar la conexión a tierra observe la norma-
tiva local en materia de instalaciones eléctricas.
Siga los pasos que se indican a continuación cuando instale
los cables de un solo hilo.
3 2
A A'
3
1
1 Cable de un solo hilo
2 Tornillo
3 Arandela plana
Utilice el siguiente método cuando trabaje con terminales
engarzados redondeados.
3 2
B
B
1
1 Terminal engarzado redondeado
2 Tornillo
3 Arandela plana
4 Asegúrese de que los cables no se desconectan tirando de
ellos. Luego, fije los cables en el lugar que les corresponde
mediante las abrazaderas para cables. Ver también el punto
"Consejos" en la página 7.
Consejos
Observe las notas mencionadas más abajo cuando cablee la placa
de la terminal de la fuente de alimentación.
1 2
Utilice el tipo de cableado especificado y conéctelo de forma
segura (1).
Fije la abrazadera de cables con seguridad, sin ejercer
demasiada fuerza sobre los extremos (2).
Dé forma a los cables para que queden bien fijados (3) a la tapa
de servicio y a la tapa de la válvula de cierre.
Unidad exterior para bomba de calor de aire-agua
AA'
1
1 2 3
1 2 3 L N
3
RRHQ006~008ADV3(8)
4PW52843-1
