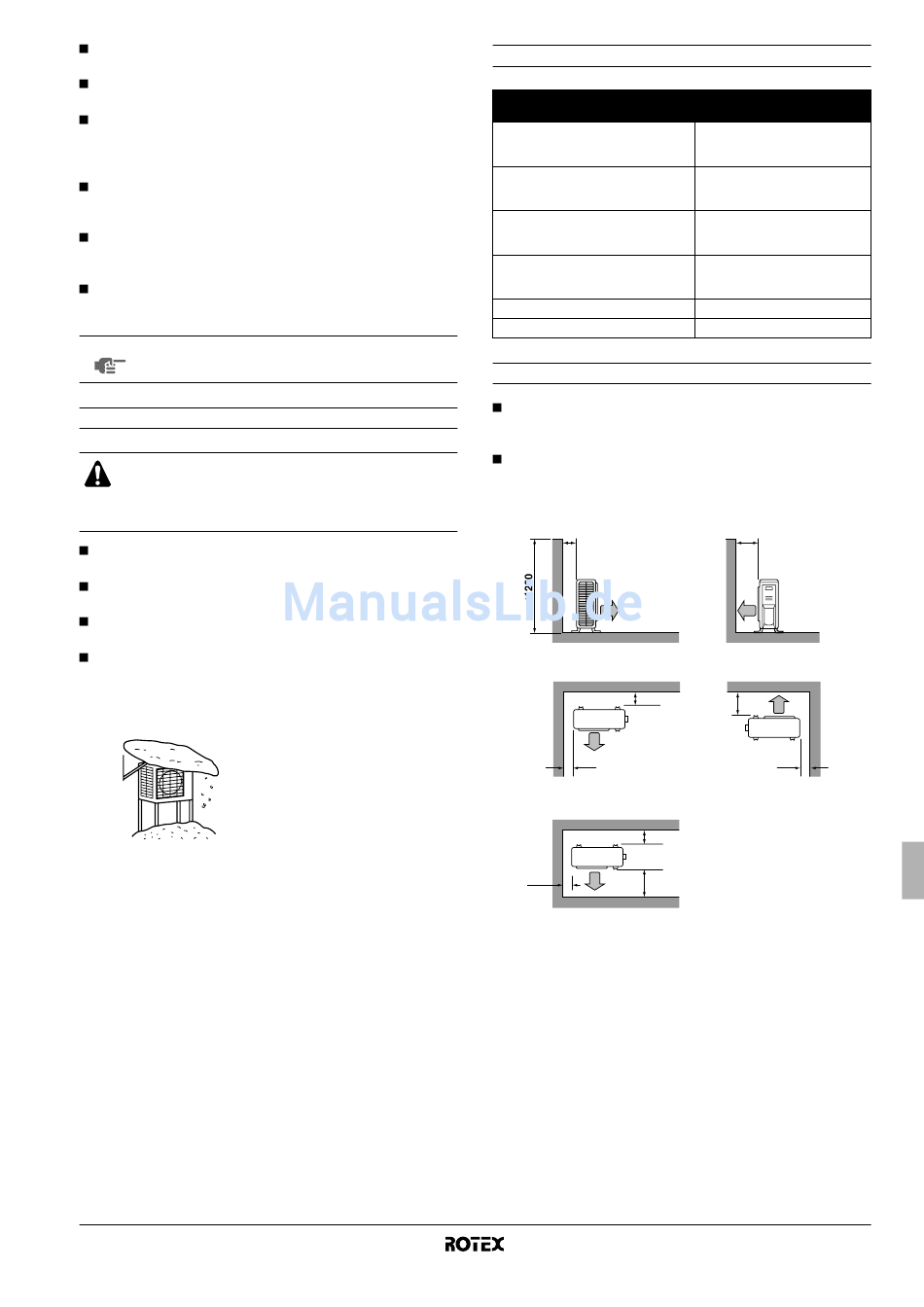

L'emplacement doit exempt de tout risque de fuite de gaz
inflammable à proximité.
Placer l'unité de sorte que le bruit et l'air chaud rejeté ne gênent
pas les voisins.
Installer les unités, les câbles électriques et les câbles entre
unités à au moins 3 m des appareils de télévision et de radio.
Ceci, afin d'empêcher toute interférence avec les images et le
son.
En fonction de l'état des ondes radio, les interférences électro-
magnétiques peuvent toujours se produire, même si l'installation
est effectuée à plus de 3 m.
Dans les zones côtières ou à d'autres endroits chargés en air
marin ou en sulfates, la corrosion peut réduire la durée de vie de
l'unité extérieure.
Etant donné que le liquide de purge sort de l'unité extérieure, ne
rien placer sous l'unité; celle-ci doit être protégée contre
l'humidité.
REMARQUE Les unités ne peuvent pas être suspendues au plafond
ou empilées.

Choix d'un emplacement dans les pays froids

MISE EN GARDE
Lors de l'utilisation d'une unité extérieure à une tempé-
rature extérieure basse, veiller à suivre les instructions
décrites ci-dessous.
Pour éviter toute exposition au vent, installer l'unité extérieure
avec le côté aspiration tourné vers le mur.
Ne jamais installer l'unité extérieure à un endroit où le côté
aspiration peut être exposé directement au vent.
Pour éviter toute exposition au vent, installer un déflecteur côté
décharge de l'unité extérieure.
Dans les régions exposées à de fortes chutes de neige, il est
important de choisir un lieu d'installation où la neige n'affectera
pas l'unité. Si des chutes de neige transversales sont possibles,
s'assurer que l'échangeur de chaleur n'est pas affecté par la
neige (si nécessaire, construire un auvent latéral).
Fabriquer un grand auvent.
Prévoir un piédestal.
Installer l'unité suffisamment en hauteur
pour éviter qu'elle soit recouverte par la
neige.
RRHQ006~008ADV3(8)
Unité extérieure pour pompe à chaleur air à eau
4PW52843-1
Spécifications des tuyaux de réfrigérant
Spécifications des tuyaux
de réfrigérant
Longueur maximale autorisée des
tuyaux entre les unités extérieures et
intérieures
Longueur minimale requise des tuyaux
entre les unités extérieures et
intérieures
Différence de hauteur maximale
autorisée entre les unités extérieures et
intérieures
Réfrigérant supplémentaire requis pour
les tuyaux de réfrigérant dépassant
10 m de longueur
Tuyau de gaz – diamètre extérieur
Tuyau de liquide – diamètre extérieur
Pose près d'un mur ou d'un obstacle
A l'endroit où un mur ou un autre obstacle est dans le chemin de
la prise d'air ou la sortie d'air de l'unité extérieure, suivre les
directives d'installation ci-dessous.
Pour tout mode d'installation ci-dessous, la hauteur des murs
côté échappement doit être de 1200 mm ou moins.
Mur d'un seul côté (unité: mm)
>100
Murs des deux côtés (unité: mm)
>100
>50
Murs des trois côtés (unité: mm)
>100
>50
>350
30 m
3 m
20 m
20 g/m
15,9 mm (5/8")
6,4 mm (1/4")
>350
>350
>50
