Escolha de um local de instalação em climas frios
AVISO
Ao utilizar a unidade de exterior num local com baixa
temperatura exterior,
instruções que se seguem.
Para evitar exposição ao vento, instale a unidade de exterior
com a face de aspiração virada para a parede.
Nunca instale a unidade de exterior num local onde a face de
aspiração possa ficar exposta ao vento directamente.
Para evitar exposição ao vento, instale uma chapa deflectora na
face de saída do ar da unidade de exterior.
Em locais onde costuma cair bastante neve, é muito importante
escolher um local de instalação onde a neve não afecte o
funcionamento da unidade. Se houver possibilidade de neve
lateral, certifique-se de que a serpentina do permutador de calor
não é afectada pela neve (se necessário, construa uma
cobertura lateral).
Construa uma cobertura grande.
Construa um pedestal.
Instale a unidade suficientemente longe do
chão, para evitar que fique enterrada na
neve.
Especificações da tubagem de refrigerante
Especificações da tubagem de refrigerante
Comprimento máximo permitido entre as
unidades interior e exterior
Comprimento mínimo exigido entre as
unidades interior e exterior
Desnível máximo permitido entre as unidades
interior e exterior
Refrigerante adicional necessário para
tubagem com mais de 10 m de comprimento
Tubagem de gás - diâmetro exterior
Tubagem de líquido - diâmetro exterior
Instalação perto da parede ou de um obstáculo
Quando uma parede ou outro obstáculo bloqueia a entrada ou
saída de ar da unidade de exterior, cumpra as recomendações
apresentadas de seguida.
Em todas as situações de instalação infra indicadas, a altura da
parede do lado da saída deve ser igual ou inferior a 1200 mm.
Parede em frente a uma face (unidade: mm)
>100
RRHQ006~008ADV3(8)
Unidade de exterior para bomba de calor ar/água
4PW52843-1
certifique-se de cumprir as
30 m
3 m
20 m
20 g/m
15,9 mm (5/8")
6,4 mm (1/4")
>350
Paredes em frente a duas faces (unidade: mm)
>100
>50
Paredes em frente a três faces (unidade: mm)
>100
>50
>350

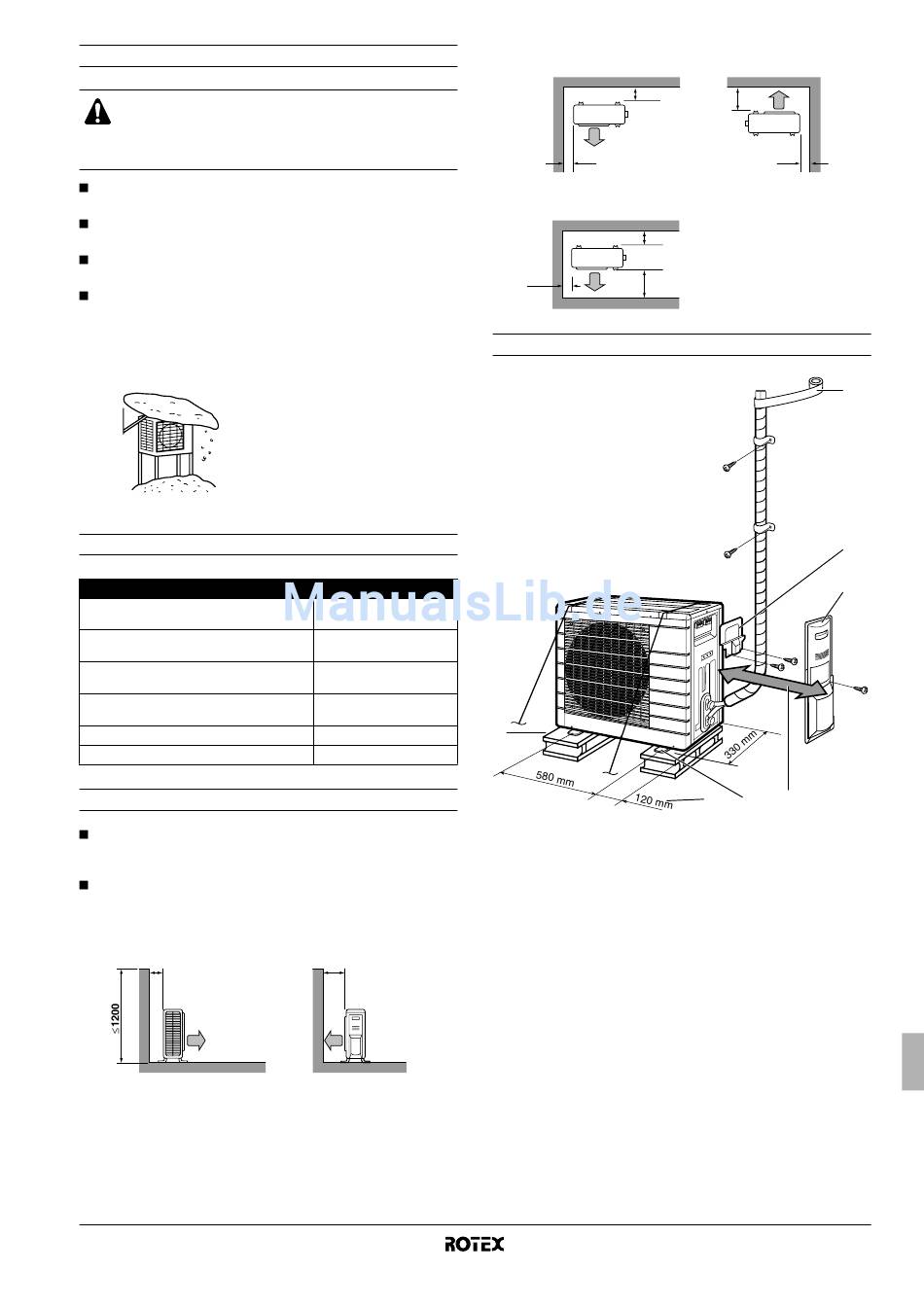

Esquema de instalação da unidade de exterior
7
1 Envolva com fita de acabamento o tubo com isolamento, de uma
ponta à outra.
2 Tampa de serviço
3 Tampa da válvula de paragem
4 A 250 mm da parede. Deixe espaço para acesso às tubagens e
ligações eléctricas.
5 Se houver perigo da unidade cair ou se virar, fixe-a com
parafusos de ancoragem, cabos ou qualquer outro processo.
6 Distância a partir da face exterior da tampa da válvula de
paragem
7 Se o local não apresentar bom escoamento de água, apoie a
unidade em blocos. Ajuste a altura da base para que a unidade
fique nivelada. Caso contrário, podem verificar-se fugas ou
acumulação de água.
>350
>50
1
2
3
6 5 4
Manual de instalação
3
