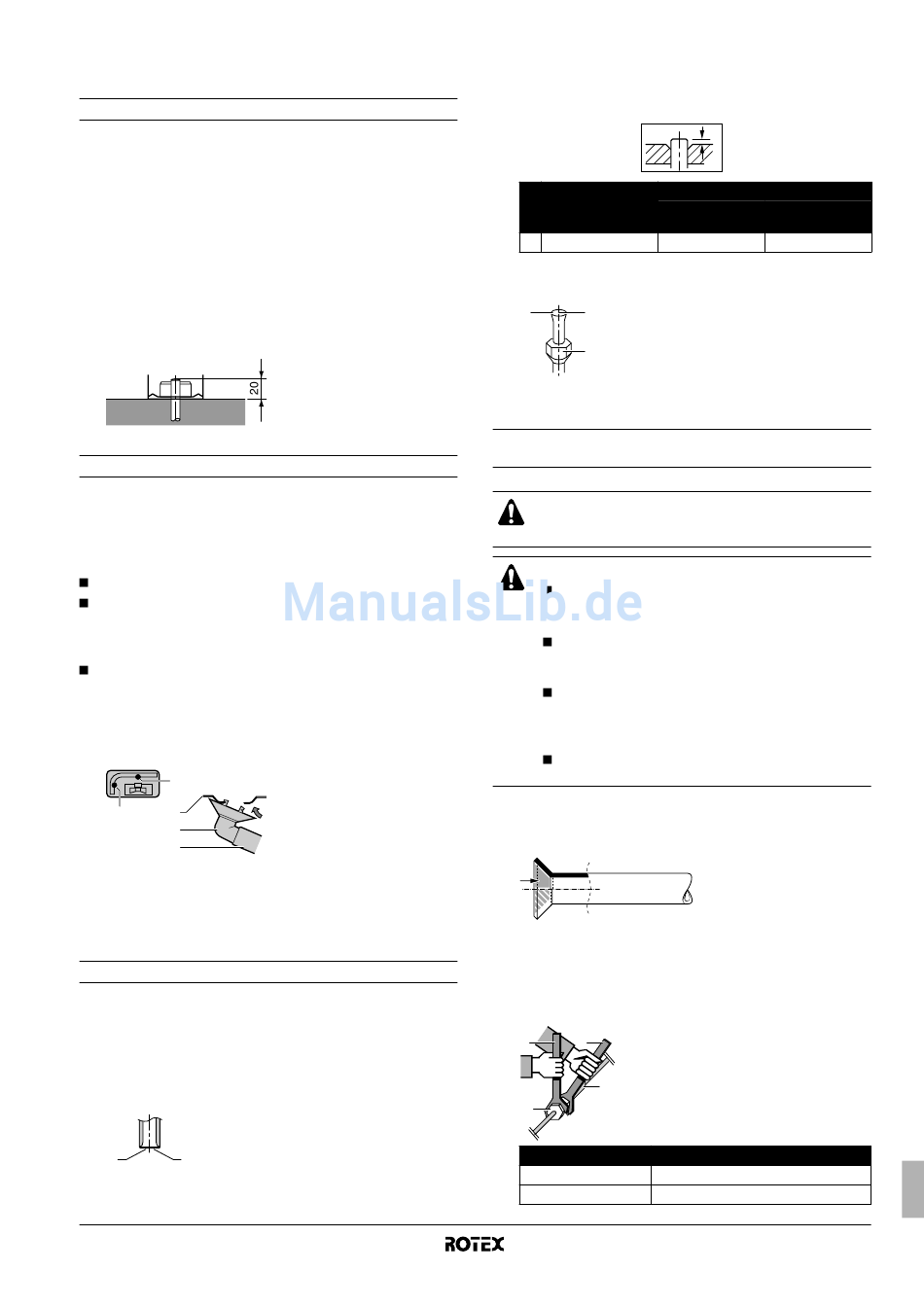

Procedeu de instalare

Montarea unităţii exterioare
Când instalaţi unitatea exterioară, vă rugăm să consultaţi "Instrucţiuni
de instalare" la pagina 2 pentru a selecta un amplasament
corespunzător.
1 Verificaţi soliditatea şi orizontalitatea terenului de instalare astfel
ca unitatea să nu producă vibraţie sau zgomot după instalare.
2 Pregătiţi câte 4 seturi de şuruburi de fundaţie M8 sau M10 cu
piuliţe şi şaibe (procurare la faţa locului).
3 Fixaţi solid unitatea cu ajutorul şuruburilor de fundaţie în
conformitate cu schiţa fundaţiei.
Cel mai bine este să se înşurubeze şuruburile de fundaţie până
ce rămân cu 20 mm deasupra suprafeţei fundaţiei.

Evacuarea

Căutaţi în tabelul de combinaţii de la "Opţiuni posibile" la pagina 2
dacă tubulatura de evacuare este permisă. În cazul în care
tubulatura de evacuare este permisă la unitatea dvs. şi locul de
instalare necesită tubulatură de evacuare, urmaţi indicaţiile de mai
jos.
Dopurile de evacuare pentru drenaj sunt disponibile ca opţiuni.
Dacă orificiile de evacuare sunt acoperite de un postament de
montare sau de suprafaţa duşumelei, plasaţi sub picioarele
unităţii exterioare suporturi suplimentare de cel puţin 30 mm
înălţime.
În zone reci, nu folosiţi furtun de evacuare la unitatea exterioară.
Apa evacuată poate îngheţa, afectând eficienţa încălzirii. În
cazul în care dintr-un motiv sau altul nu se poate evita utilizarea
unui furtun de evacuare, se recomandă instalarea benzii
opţionale de încălzire a plăcii de fund (EKBPHT).
Aveţi grijă ca evacuarea să funcţioneze corespunzător.
1
1 2
3
4
1 Orificii de evacuare a apei
2 Cadru de bază
3 Seturile pentru evacuare sunt disponibile ca opţiune.
4 Furtun (procurare la faţa locului, diametru interior 16 mm)
Mandrinarea capătului conductei
Pentru a mandrina fiecare capăt de conductă, urmaţi procedeul de
mai jos:
1 Tăiaţi capătul conductei cu un tăietor de ţevi.
2 Îndepărtaţi bavurile cu suprafaţa tăiată orientată în jos astfel
încât aşchiile să nu pătrundă în conductă.
1 2
1 Tăiaţi exact în unghi drept.
2 Îndepărtaţi bavurile.
RRHQ006~008ADV3(8)
Unitate exterioară pentru pompă termică aer la apă
4PW52843-1
3 Îndepărtaţi piuliţa olandeză de pe ventilul de închidere şi puneţi
piuliţa olandeză pe conductă.
4 Mandrinaţi conducta. Fixaţi exact în poziţia prezentată mai jos.
Sculă de mandrinat
pentru R410A
(tip manşon)
A 0~0,5 mm
5 Verificaţi ca mandrinarea să fie corespunzătoare.
1
1 2
2
3
3
Racordarea tubulaturii agentului frigorific la unitatea
exterioară
Toată tubulatura de legătură trebuie instalată de un
tehnician autorizat pentru instalaţii de frig, în conformitate
cu reglementările locale şi naţionale relevante.
PRECAUŢIE
Nu folosiţi ulei mineral la componentele mufate.
Pătrunderea uleiului mineral în sistem reduce durata
de viaţă a unităţilor.
Nu folosiţi niciodată tubulatură care a mai fost folosită
la instalaţii anterioare. Folosiţi numai piesele care
sunt livrate împreună cu unitatea.
Pentru a garanta durata sa de viaţă, nu instalaţi
niciodată un uscător suplimentar la această unitate cu
R410A. Materialul de uscare se poate dizolva
deteriorând sistemul.
Mandrinarea incompletă poate cauza scăpări de
agent frigorific gaz.
1 Când conectaţi piuliţa olandeză, ungeţi suprafaţa interioară a
evazării cu ulei eter sau ulei ester şi strângeţi iniţial 3 sau 4 ture
cu mâna înainte de a strânge ferm.
2 Când slăbiţi o piuliţă olandeză, utilizaţi întotdeauna două chei
fixe în combinaţie.
La racordarea tubulaturii, utilizaţi întotdeauna împreună o cheie
fixă şi o cheie dinamometrică la strângerea piuliţei olandeze
pentru a preveni fisurarea piuliţei şi scăpările.
1
1 2
2
3
3
4
4
Piuliţă olandeză Cuplul de strângere al piuliţei olandeze
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
A
Sculă convenţională de mandrinat
Tip manşon Tip piuliţă fluture
(tip Ridgid) (tip Imperial)
1,0~1,5 mm 1,5~2,0 mm
Suprafaţa interioară a îmbinării
mandrinate trebuie să fie fără defecte.
Capătul conductei trebuie să fie
mandrinat uniform într-un cerc perfect.
Asiguraţi-vă că piuliţă olandeză este
instalată.
Cheie dinamometrică
Cheie fixă
Îmbinarea tubulaturii
Piuliţă olandeză
15~17 N•m
63~75 N•m
Manual de instalare
4
