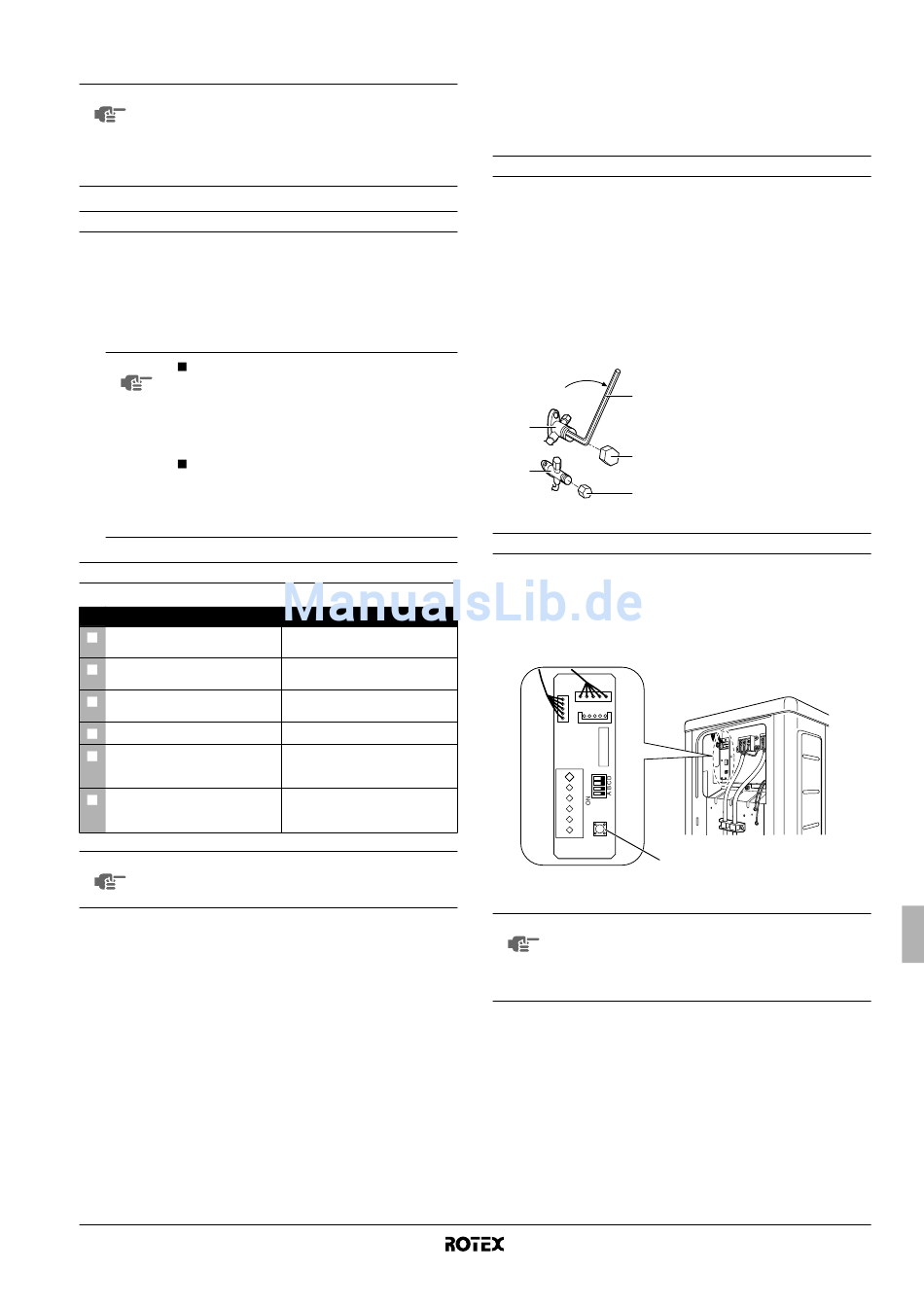

U
ITVOEREN VAN EEN TEST EN EINDCONTROLE
LET OP Vergeet niet dat wanneer de unit voor het eerst wordt
gebruikt, ze meer stroom kan verbruiken dan
aangegeven op het naamplaatje van de unit. Dit is te
verklaren door het feit dat de compressor een
inlooptijd van 50 uur heeft alvorens hij vlot draait en
een stabiel stroomverbruik bereikt.

Proefwerking en testen

1 Meet de spanning aan de primaire kant van de veiligheids-
onderbreker. Deze moet 230 V bedragen.
2 Voer de testwerking uit volgens de instructies in de montage-
handleiding en de gebruiksaanwijzing van de binnenunit om
zeker te zijn dat alle functies en onderdelen goed werken.
LET OP De unit verbruikt een kleine hoeveelheid
stroom in de standby-stand. Als het systeem
voor een bepaalde duur na de installatie niet
zal worden
stroomonderbreker uit om geen energie te
verspillen.
Als de stroomonderbreker wordt geactiveerd
om de voeding van de buitenunit uit te
schakelen, herneemt het systeem de oor-
spronkelijke bedrijfsstand zodra de voeding
weer wordt ingeschakeld.

Te controleren punten

Controlepunt
Buitenunit is goed gemonteerd op
een stevige basis.
Geen koelgaslekken.
Koelgas- en vloeistofleidingen zijn
thermisch geïsoleerd.
Systeem is goed geaard.
De opgegeven draden worden
gebruikt voor de draad-
verbindingen tussen de units.
Luchtinlaat en -uitblaas van
buitenunit is niet geblokkeerd.
Afsluiters staan open.
LET OP Vraag de klant het toestel te gebruiken met de hand-
leiding van de binnenunit in de hand. Leer de klant de
unit juist te gebruiken.
RRHQ006~008ADV3(8)
Buitenunit voor lucht-water-warmtepomp
4PW52843-1
gebruikt, schakelt u de
Symptoom
Vallen, trillingen, lawaai.
Onvolledige koel-/
verwarmingsfunctie.
Waterlekken.
Stroomlek.
Werkt niet of brandschade.
Onvolledige koel-/
verwarmingsfunctie.
A
FPOMPEN
Om het milieu te beschermen moet u afpompen wanneer u de unit
verplaatst of weggooit. Het afpompen verwijdert alle koelmiddel uit
de leidingen naar de buitenunit.

Afpompen

1 Verwijder het deksel van de vloeistofafsluiter en de gasafsluiter.
2 Schakel de gedwongen koelstand in.
3 Sluit de vloeistofafsluiter met een zeskantsleutel na 5 à 10
minuten (of na slechts 1 à 2 minuten bij heel lage omgevings-
temperaturen (<–10°C)).
4 Sluit na 2 à 3 minuten de gasafsluiter en stop de gedwongen
koelstand.
2
3
1
4
5
4

Gedwongen koelstand

1 Druk op de gedwongen werkingsschakelaar SW1 om de
gedwongen koelstand te beginnen.
2 Druk opnieuw op de gedwongen werkingsschakelaar SW1 om
de gedwongen koelstand te stoppen.
S102
S2
LED-A
SW4
SW1
1
1 Gedwongen werkingsschakelaar SW1
LET OP Let erop dat in de gedwongen koelstand de
watertemperatuur boven de 5°C blijft (zie temperatuur-
uitlezing van de binnenunit). Dit kan bijvoorbeeld door
alle ventilatoren van de ventilatorconvectoren in te
schakelen.
E
ISEN BIJ HET ONTMANTELEN
Het ontmantelen van de unit, behandelen van het koelmiddel, olie en
andere onderdelen moet gebeuren in overeenstemming met de
relevante lokale en nationale wetgeving.
1 Gasafsluiter
2 Sluiten
3 Zeskantsleutel
4 Kleppendeksel
5 Vloeistofafsluiter
Montagehandleiding
8
