Çok kar yağışı alan bölgelerde, karın üniteyi etkilemeyeceği bir
montaj yer seçilmesi çok önemlidir. Kar yağışının yandan
gelmesi olası ise, ısı eşanjör serpantininin kar yağışından
etkilenmemesini sağlayın (gerekirse yan tarafta bir korugan
düzenleyin).
Geniş bir saçak inşa edin.
Bir kaide inşa edin.
Kara gömülmemesi için üniteyi yerden
yeterince yüksekte kurun.
Soğutucu boru spesifikasyonları
Soğutucu boru spesifikasyonları
Dış ve iç ünite arasında izin verilen
maksimum boru uzunluğu
Dış ve iç ünite arasında zorunlu olan
minimum boru uzunluğu
Dış ünite ve iç ünite arasında izin verilen
maksimum yükseklik farkı
10 m uzunluğu aşan soğutucu borusu
için ilave soğutucu gerekir.
Gaz borusu - dış çap
Sıvı borusu - dış çap
Bir duvar veya engel yakınına montaj
Dış ünitenin hava giriş veya çıkış akışının yolunda bir duvar
veya başka engel olması durumunda, aşağıdaki montaj
esaslarını izleyiniz.
Aşağıdaki montaj modellerinin hepsi için çıkış tarafındaki duvar
yüksekliği 1200 mm veya daha az olmalıdır.
Bir taraftaki duvar (birim: mm)
>100
İki taraftaki duvar (birim: mm)
>100
>50
Üç taraftaki duvar (birim: mm)
>100
>50
>350
Montaj kılavuzu
3
30 m
3 m
20 m
20 g/m
15,9 mm (5/8")
6,4 mm (1/4")
>350
>350
>50

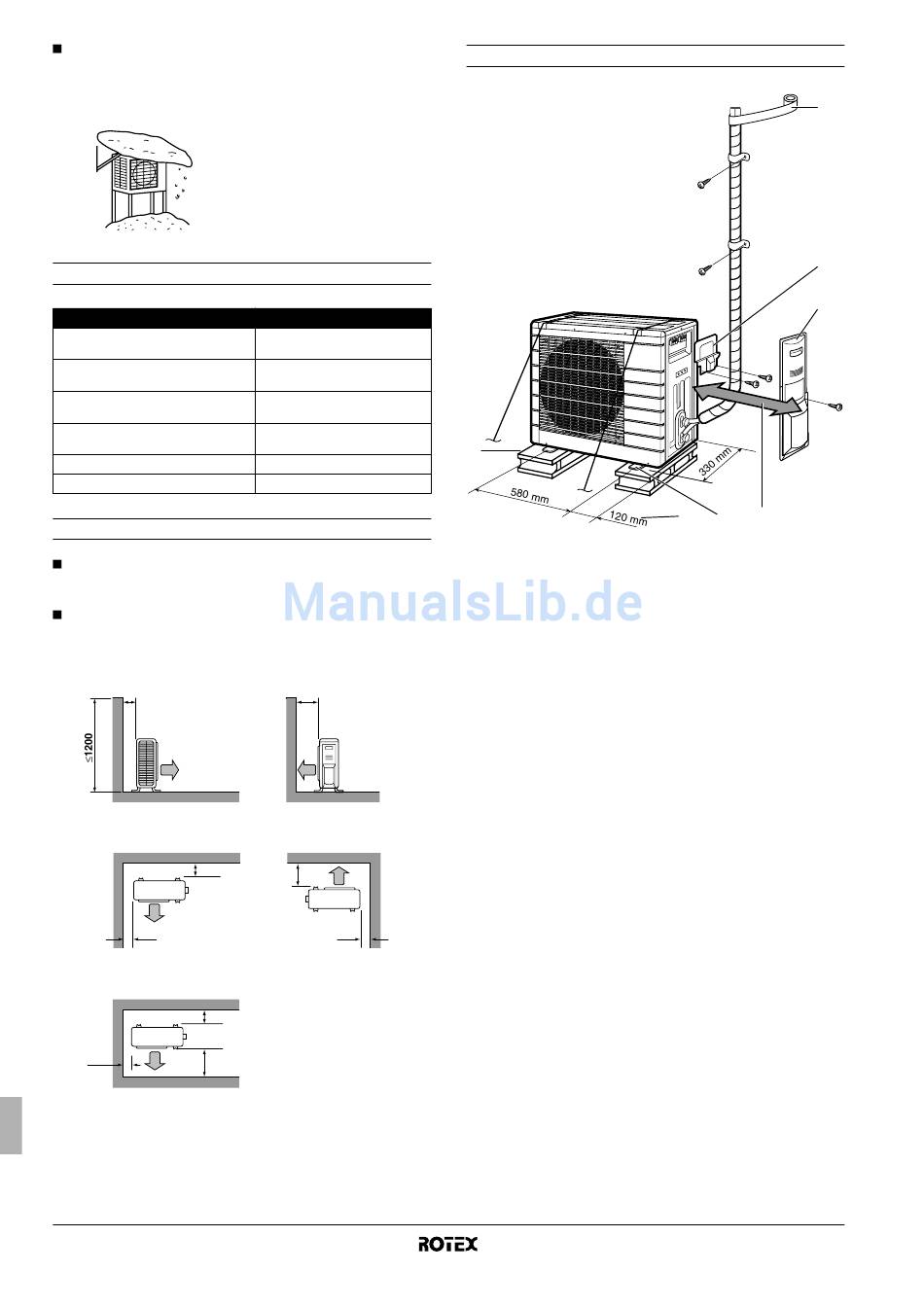

Dış ünite montaj resmi
7
1 Yalıtım borusunu an alttan en üst noktaya kadar son işlem bandı
ile sarın.
2 Servis kapağı
3 Stop vanası kapağı
4 duvardan 250 mm. Boru ve elektrik tesisatı bakımı için aralık
bırakın.
5 Ünitenin düşmesi veya devrilmesi tehlikesi varsa, üniteyi kaide
cıvataları veya tel ya da başka bir yolla tespit edin.
6 Stop vanası kapağının dış tarafından olan mesafe
7 Montaj yerinde yeterli drenaj yoksa, üniteyi yükseltilmiş bir kaide
üzerine yerleştirin. Ayak yüksekliğini ünite düz olacak şekilde
ayarlayın. Bunun yapılmaması, su sızması veya birikmesi ile
sonuçlanabilir.
1
2
3
6 5 4
RRHQ006~008ADV3(8)
Hava su tipi ısı pompası için dış ünite
4PW52843-1
