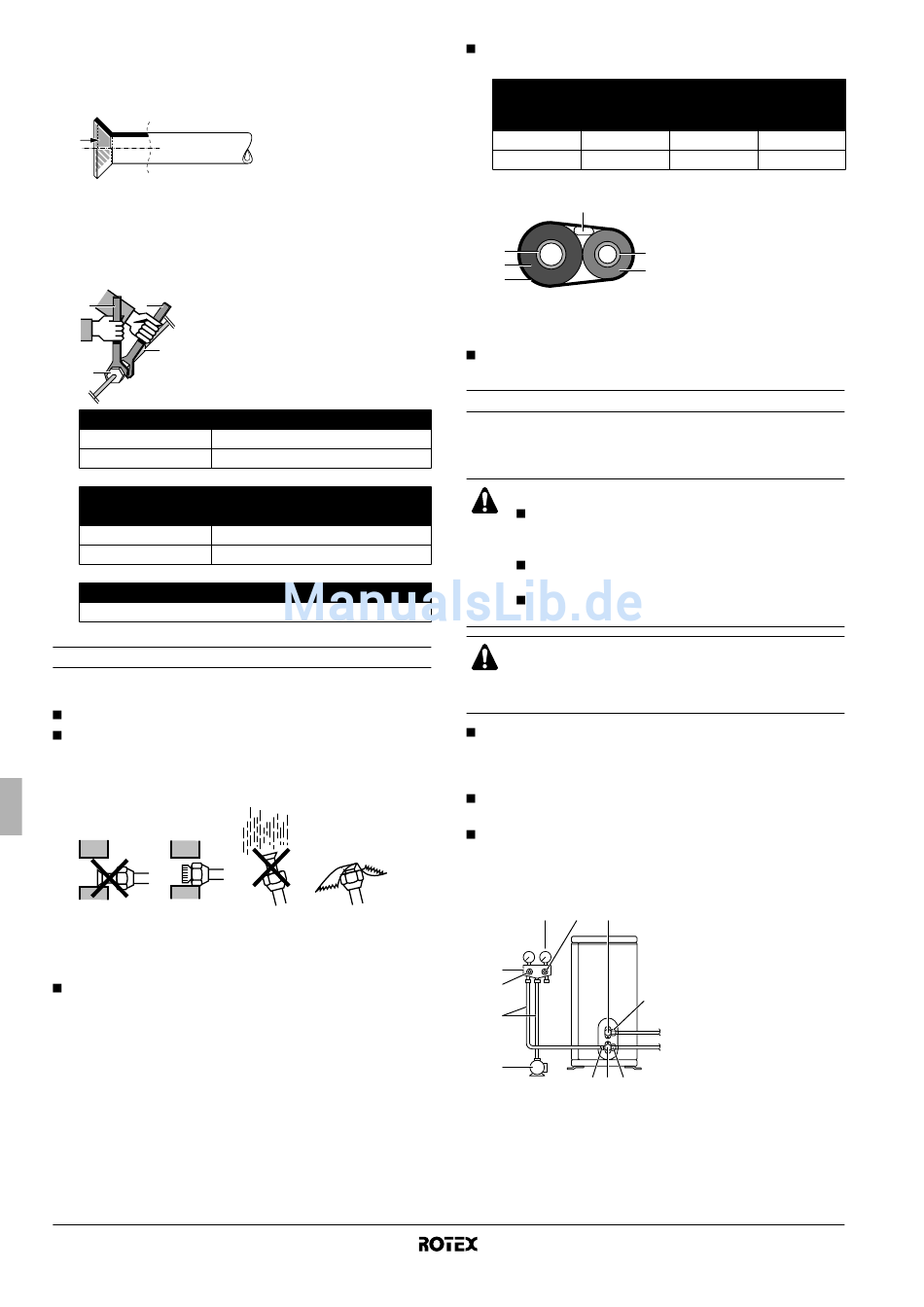

1 Prima di inserire il dado svasato, è necessario lubrificare la
superficie interna della filettatura con olio esterico o eterico,
quindi avvitarlo a mano per 3 o 4 giri prima di serrarlo
definitivamente.
2 Quando si svita un dado svasato, utilizzare sempre due chiavi
contemporaneamente.
Quando si collegano le tubazioni, utilizzare sempre una chiave
inglese e una torsiometrica contemporaneamente per stringere
il dado svasato, onde evitare perdite e rotture del dado stesso.
1
1 2
2
3
3
4
4
Dado svasato Coppia di serraggio per i dadi svasati
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Coppia di serraggio del tappo valvola
Tappo valvola
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Coppia di serraggio del tappo dell'apertura di servizio
10,8~14,7 N•m

Installazione delle tubazioni del refrigerante

Linee guida per la gestione delle tubature
Proteggere l'estremità aperta del tubo da polvere e umidità.
Tutte le curvature dei tubi devono essere il meno accentuate
possibile. Per piegare i tubi utilizzare una piegatrice.
Il raggio di curvatura deve essere compreso tra 30 o 40 mm o
maggiore.

Selezione di materiali in rame e isolanti termici

Quando si utilizzano accessori e tubi in rame commerciale, rispettare
le seguenti indicazioni:
Materiale di isolamento: schiuma di polietilene
Livello di trasferimento termico: da 0,041 a 0,052 W/mK (0,035 a
0,045 kcal/mh°C)
La temperatura di superficie dei tubi del gas refrigerante
raggiunge al massimo i 110°C.
Scegliere materiali di isolamento termico che siano in grado di
resistere a questa temperatura.
Manuale d'installazione
5
Chiave torsiometrica
Chiave fissa
Unione della tubazione
Dado svasato
15~17 N•m
63~75 N•m
Tubo del gas
21,6~27,4 N•m
44,1~53,9 N•m
Accertarsi di isolare sia le tubazioni del gas che quelle del
liquido e di rispettare le misure di isolamento sotto indicate.
Misura tubazione
Diametro
esterno Spessore
6,4 mm (1/4") 0,8 mm
15,9 mm (5/8") 1,0 mm
2
1
6
5
Utilizzare tubi di isolamento termico diversi per le tubazioni del
refrigerante liquido e per il gas.

Depurazione dell'aria e controllo delle fughe di gas

Dopo aver terminato l'installazione delle tubazioni e l'unità esterna è
stata collegata all'unità interna, è necessario spurgare l'aria e
controllare eventuali fughe di gas.
AVVERTENZA
All'interno del circuito di refrigerazione non inserire
alcuna sostanza che non sia il refrigerante specificato
(R410A).
In caso di perdite di gas refrigerante, aerare immedia-
tamente la stanza il più a lungo possibile.
R410A e altri refrigeranti devono essere sempre
recuperati e mai rilasciati direttamente nell'ambiente.
ATTENZIONE
Utilizzare una pompa a vuoto esclusivamente per l'R410A.
L'uso della stessa pompa a vuoto per refrigeranti diversi
può danneggiare la pompa o l'unità.
Se si utilizzano altri refrigeranti, effettuare la depurazione
dell'aria dalle tubature del refrigerante e dall'unità interna
utilizzando una pompa a vuoto, quindi immettere altri
refrigeranti.
Utilizzare una chiave esagonale (4 mm) per azionare l'asticella
della valvola di arresto.
È necessario serrare tutti i giunti delle tubature del refrigerante
con una chiave torsiometrica alla torsione specificata. Per
maggiori dettagli vedere "Collegamento della tubatura del
refrigerante all'unità esterna" a pagina 4.
1 4 8
2
3
5
6
7 8 9
Unità esterna per pompe di calore aria-acqua
Isolamento delle tubature
Diametro
interno Spessore
≥10 mm
8-10 mm
≥13 mm
16-20 mm
1 Tubo del gas
2 Fili tra le unità
3 Conduttura del liquido
3
4 Isolamento delle
4
condutture del liquido
5 Nastro di finitura
6 Isolamento dei tubi del
gas
1 Pressiometro
2 Collettore a
manometro
3 Valvola di bassa
pressione (Lo)
4 Valvola di alta
10
pressione (Hi)
5 Tubi flessibili di
carica
6 Pompa a vuoto
7 Apertura di servizio
8 Coperchi delle
valvole
9 Valvola di arresto
del gas
10 Valvola di arresto
del liquido
RRHQ006~008ADV3(8)
4PW52843-1
