Verkabelung Mögliche Kabel (abhängig vom Gerätetyp und den installierten optionalen Ausstattungen)
c ▪ Außentemperaturfühler (Option)
▪ Benutzerschnittstelle
▪ Innentemperaturfühler (Option)
▪ Stromzähler (bauseitig)
▪ Kontakt für Wärmepumpentarif-Netzanschluss
▪ Gaszähler (bauseitig)
3 Zwecks Zugentlastung und auch um zu verhindern, dass Kabel
mit Rohren und scharfen Kanten in Berührung kommen, die
Kabel mit Kabelbinder
befestigen.
ACHTUNG
Drücken Sie KEINE überflüssigen Kabellängen in das
Gerät ein.
HINWEIS
Weitere technische Daten der verschiedenen Anschlüsse
befinden sich auf der Innenseite des Innengeräts.
4.5.2 So schließen Sie die
Hauptstromversorgung des Innengeräts
an

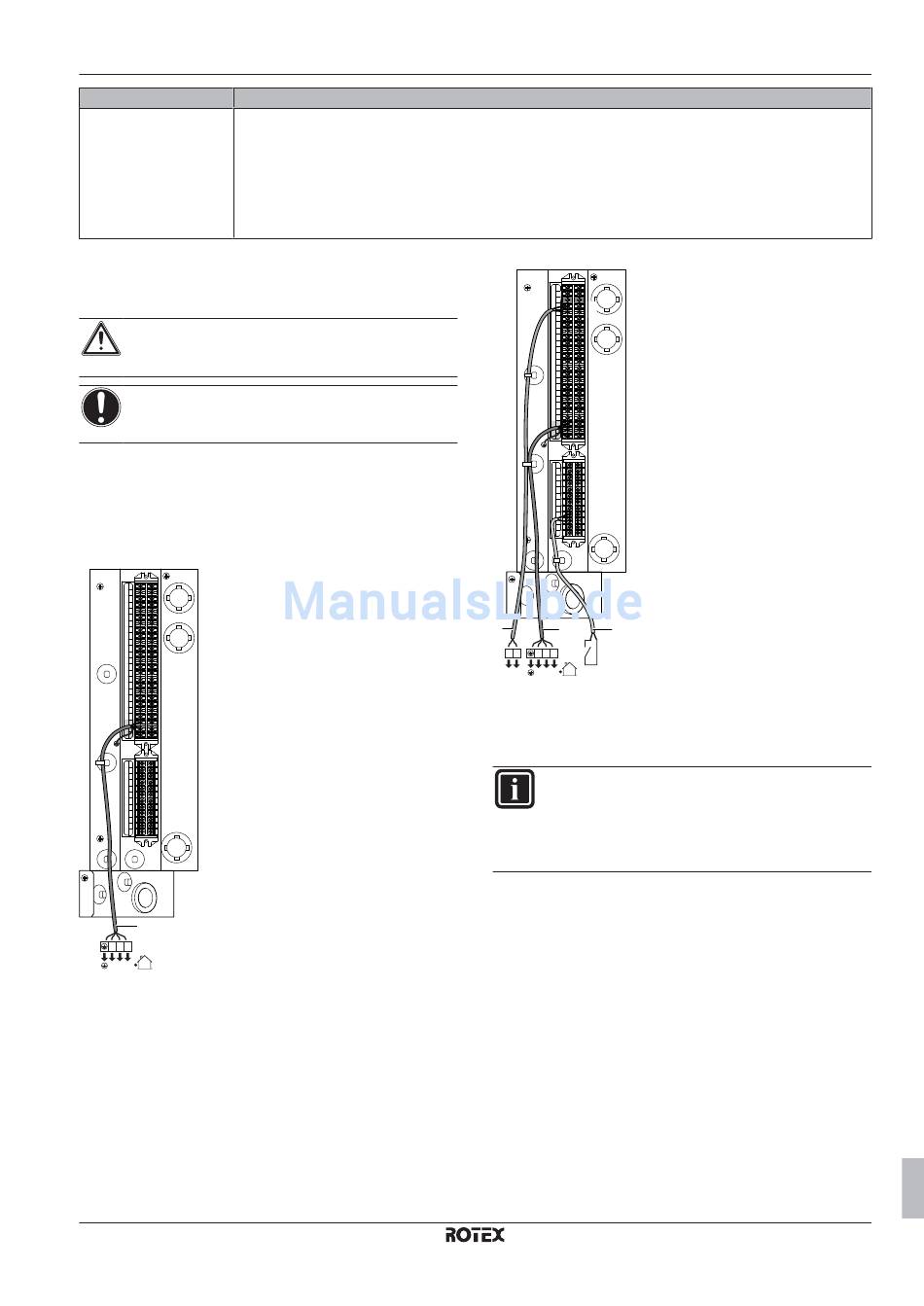

1 Schließen Sie die Hauptstromversorgung an.
Bei Normaltarif-Netzanschluss
X2M
3
X1M
2
1
X5M
a
1 2 3
1 2 3
Legende: siehe Abbildung unten.
RHYHBH05AAV3 + RHYHBH/X08AAV3
ROTEX HPU Hybrid-Wärmepumpenmodul
4P353065-1C – 2014.02
an den Kabelbinderhalterungen
Bei Wärmepumpentarif-Netzanschluss
31
30
X2M
3
X1M
2
1
4
X5M
3
b a c
1 2 3
L N
S1S
1 2 3
L N
Verbindungskabel (=Hauptstromversorgung)
a
Normaltarif-Netzanschluss
b
Kontakt für Wärmepumpentarif-Netzanschluss
c
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
INFORMATION
Wenn das System
Netzanschluss angeschlossen ist, ist ein separater
Normaltarif-Netzanschluss erforderlich. Ändern Sie den
Anschluss X6Y gemäß dem Elektroschaltplan auf der
Innenseite des Innengeräts.
4 Installation
an einen Wärmepumpentarif-
Installationsanleitung
