Instalação Das Tubagens De Refrigerante; Purga De Ar E Detecção De Fugas De Gás - Rotex RRHQ006ADV3 Installationsanleitung

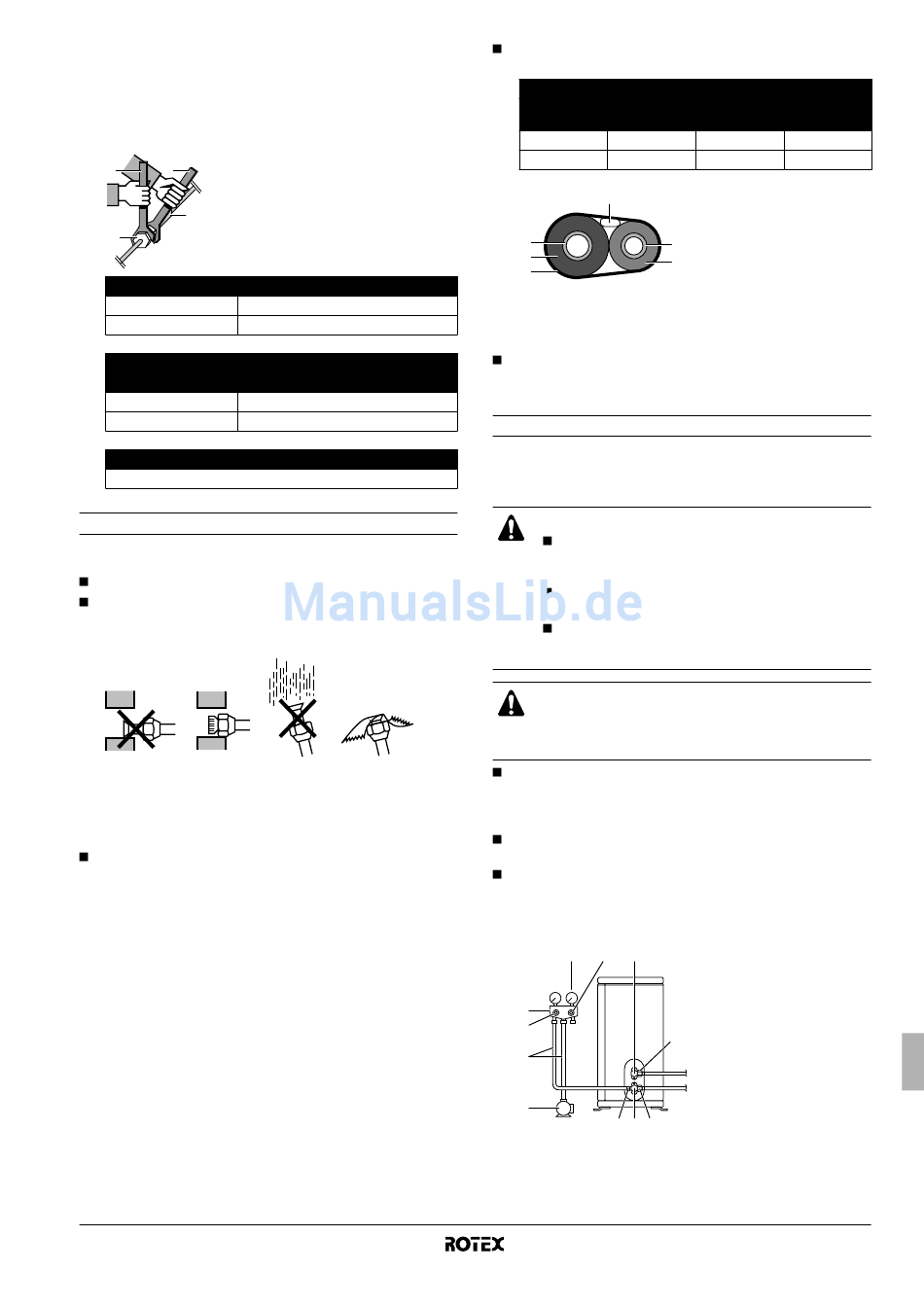

2 Ao desapertar uma porca bicone, use sempre duas chaves em
combinação.
Ao ligar os tubos, faça o aperto da extremidade abocardada
utilizando sempre em conjunto uma chave de bocas e uma
chave dinamométrica, para evitar fendas no abocardado e as
consequentes fugas.
1
1 2
2
3
3
4
4
Porca bicone Binário de aperto das porcas bicones
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Binário de aperto da tampa da válvula
Tampa da válvula
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Binário de aperto da tampa do orifício de serviço
10,8~14,7 N•m
Instalação das tubagens de refrigerante
Recomendações para manuseamento da tubagem
Proteja contra pó e humidade a extremidade aberta do tubo.
Todas as dobras no tubo devem ser tão suaves quanto possível.
Efectue as dobras com um torcedor de tubos.
O raio de dobragem deve ser de 30 a 40 mm – ou maior.
Selecção do cobre e dos materiais de isolamento
térmico
Ao utilizar tubagens e equipamentos genéricos, tenha em atenção o
seguinte:
Material isolante: espuma de polietileno
Taxa de transferência térmica: 0,041 a 0,052 W/mK (0,035 a
0,045 kcal/mh°C)
A temperatura superficial das tubagens de gás refrigerante
alcança, no máximo, 110°C.
Escolha materiais de isolamento térmico que suportem esta
temperatura.
RRHQ006~008ADV3(8)
Unidade de exterior para bomba de calor ar/água
4PW52843-1
Chave dinamométrica
Chave de bocas
União da tubagem
Porca bicone
15~17 N•m
63~75 N•m
Tubos de gás
21,6~27,4 N•m
44,1~53,9 N•m
Certifique-se de que isola tanto as tubagens de gás como as de
líquido, empregando as dimensões indicadas de seguida.
Tamanho do tubo
Diâmetro
exterior Espessura
6,4 mm (1/4") 0,8 mm
15,9 mm (5/8") 1,0 mm
2
1
6
5
Utilize tubos distintos com isolamento térmico para as tubagens
de líquido e de gás.
Purga de ar e detecção de fugas de gás
Após concluir as operações de tubagem e ligar a unidade de exterior
à unidade interior, é necessário purgar o ar e verificar se há fugas de
gás.
ATENÇÃO
Não introduza no ciclo de refrigeração nenhuma
substância a não ser o refrigerante especificado
(R410A).
Ao detectar fugas de refrigerante, areje a divisão tão
rapidamente e intensamente quanto possível.
O R410A, assim como os outros refrigerantes, deve
ser sempre recuperado; nunca deve ser libertado
directamente para o ambiente.
AVISO
Utilize uma bomba de vácuo exclusivamente para R410A.
Se usar a mesma bomba de vácuo para refrigerantes
diferentes, pode danificá-la ou à unidade.
Se acrescentar refrigerante, purgue o ar das tubagens de
refrigerante e da unidade interior, utilizando uma bomba de
vácuo. Só depois é que pode efectuar a carga de refrigerante
adicional.
Utilize uma chave hexagonal (4 mm) para rodar o tirante da
válvula de paragem.
Todas as junções de tubos de refrigerante devem ser apertadas
com uma chave dinamométrica, utilizando o binário de aperto
especificado. Para mais informações, consulte "Ligação da
tubagem de refrigerante à unidade de exterior" na página 4.
1 4 8
2
3
5
6
7 8 9
Isolamento do tubo
Diâmetro
interior Espessura
≥10 mm
8-10 mm
≥13 mm
16-20 mm
1 Tubo de gás
2 Cablagem entre
unidades
3
3 Tubo de líquido
4
4 Isolamento do tubo de
líquido
5 Fita de acabamento
6 Isolamento do tubo de
gás
1 Manómetro
2 Colector
3 Válvula de baixa
pressão (Lo)
4 Válvula de alta
10 pressão (Hi)
5 Mangueiras de carga
6 Bomba de vácuo
7 Orifício de saída
8 Tampas das válvulas
9 Válvula de paragem
do gás
10 Válvula de paragem
do líquido
Manual de instalação
