Como el agua de condensación sale de la unidad exterior a
través de la tubería de drenaje, no coloque ningún objeto bajo la
unidad que pueda resultar dañado por la humedad.
NOTA Las unidades no pueden instalarse colgadas del techo
ni apiladas.
Seleccionar una ubicación en lugares con clima frío
PRECAUCIÓN
Si la unidad exterior se pone en funcionamiento a
temperaturas exteriores bajas, asegúrese de seguir las
instrucciones relacionadas a continuación.
Para evitar la exposición al viento, instale la unidad exterior con
el lado de aspiración mirando hacia la pared.
Nunca instale la unidad exterior en un lugar en el que el lado de
aspiración pueda estar expuesto directamente al viento.
Para evitar la exposición al viento, instale una placa deflectora
en el lado de descarga de la unidad exterior.
En zonas donde se producen fuertes nevadas, es muy
importante escoger un emplazamiento para la instalación donde
la nieve no pueda afectar al funcionamiento de la unidad. Si
cabe la posibilidad de que se produzcan nevadas laterales,
asegúrese de que el serpentín del intercambiador de calor no
se vé afectado por la nieve (si fuera necesario, construya un
recipiente lateral).
Construya una cubierta amplia.
Construya un pedestal.
Instale la unidad a una altura suficiente del
suelo para impedir que quede cubierta por
la nieve.
Especificaciones de la tubería de refrigerante
Especificaciones de la tubería
de refrigerante
Longitud máxima permisible entre la
unidad exterior y la unidad interior
Longitud mínima permisible entre la
unidad exterior y la unidad interior
Altura máxima permisible entre la
unidad exterior y la unidad interior
Refrigerante adicional requerido para
las tuberías de refrigerante que superen
los 10 m de longitud
Diámetro exterior de la tubería de gas
Diámetro exterior de la tubería de
líquido
Instalación de la unidad cerca de una pared o de un
obstáculo
Donde la pared u otro obstáculo se encuentra en el camino de la
entrada de aire a la unidad exterior o de la salida de aire, observe
las directrices de instalación que se describen a continuación.
Para cualquiera de los modelos de instalación que aparecen
descritos a continuación, la altura de la pared en el lado de
descarga deberá ser de 1200 m como máximo.
Manual de instalación
3
Unidad instalada de cara a una pared (unidad: mm)
Unidad instalada junto a dos paredes haciendo esquina
(unidad: mm)
Unidad instalada junto a tres paredes (unidad: mm)

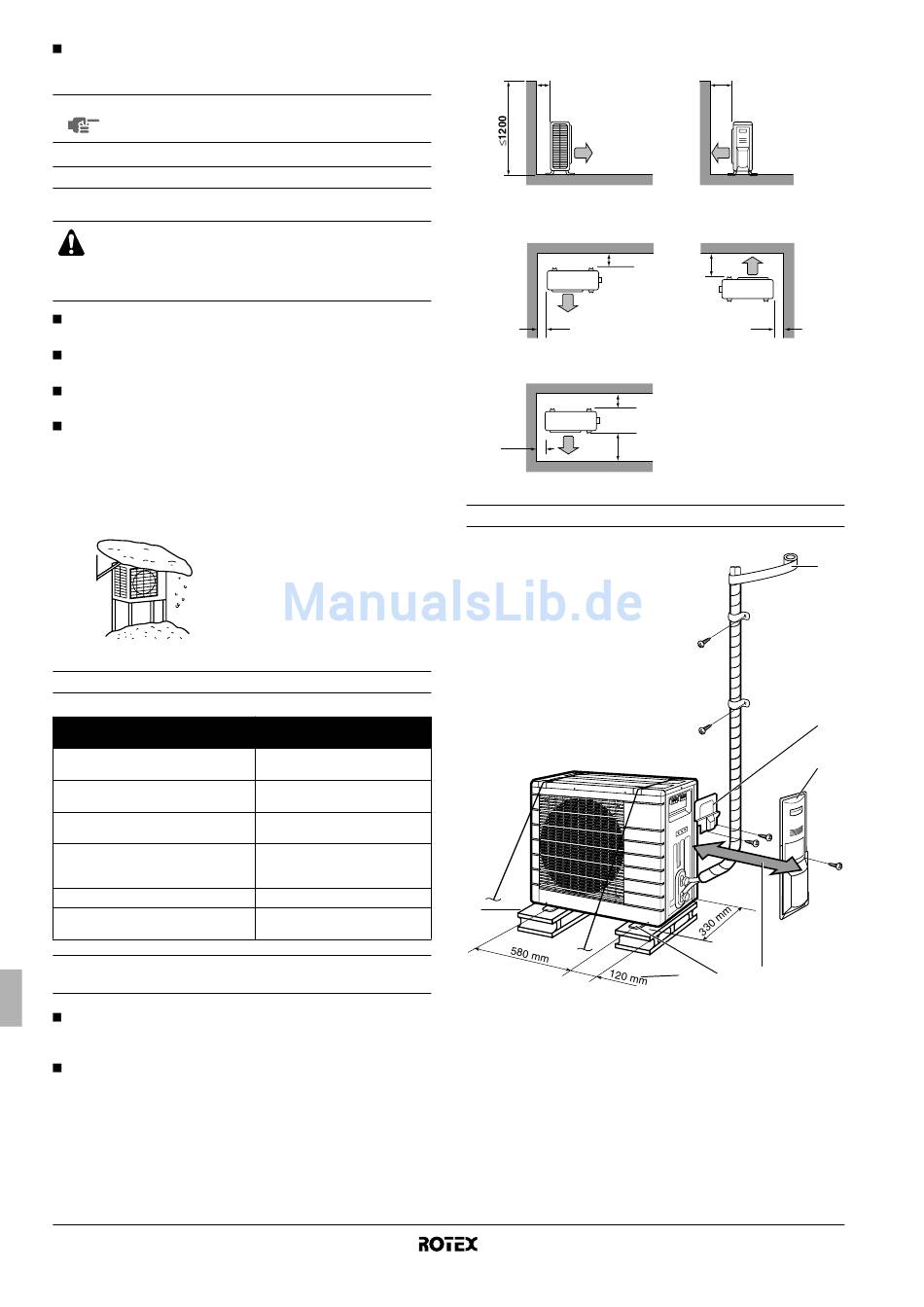

Diagrama de instalación de la unidad exterior
30 m
3 m
20 m
20 g/m
15,9 mm (5/8")
7
6,4 mm (1/4")
>100
>100
>50
>100
>50
>350
1 Envuelva la tubería de aislamiento con cinta de recubrimiento
aplicándola de abajo a arriba.
2 Tapa de mantenimiento
3 Tapa de la válvula de cierre
4 250 mm con respecto a la pared. Deje un espacio suficiente para
los trabajos de instalación de tuberías y los trabajos eléctricos.
5 Si existe peligro de que la unidad se caiga o vuelque, fíjela
mediante pernos de cimentación o cables, o por otros medios
adecuados.
6 Distancia desde el lado exterior de la tapa de la válvula de cierre
7 Si la ubicación no presenta buenas condiciones de drenaje,
coloque la unidad sobre una base de ladrillos. Ajuste la altura de
las patas de la unidad, hasta que ésta quede bien nivelada. Si no
hace esto podrían producirse fugas o acumulaciones de agua.
Unidad exterior para bomba de calor de aire-agua
>350
>350
>50
1
2
3
6 5 4
RRHQ006~008ADV3(8)
4PW52843-1
