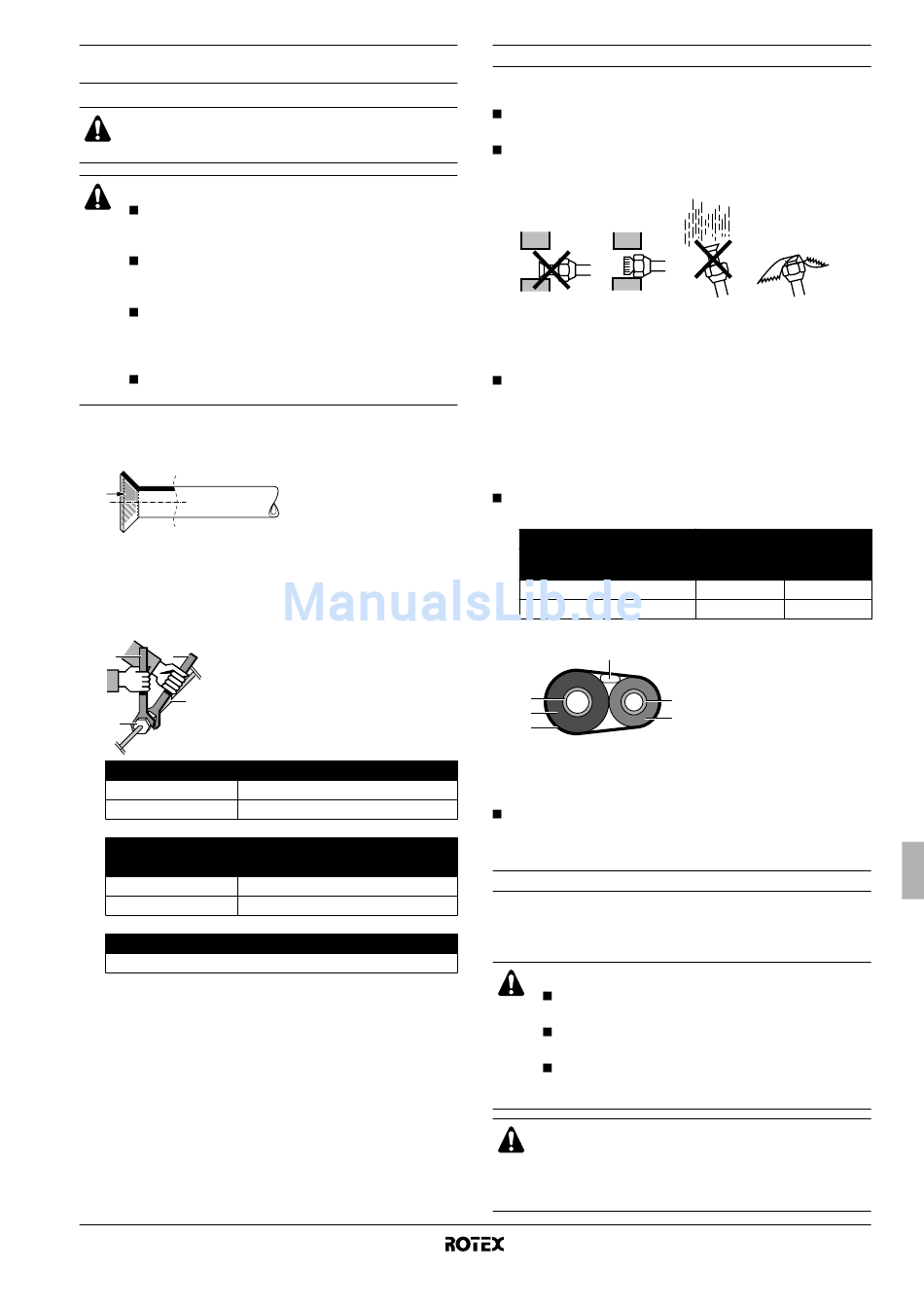

Raccordement du tuyau de réfrigérant à l'unité
extérieure
Toutes les canalisations sur site doivent être installées par
un technicien agréé et doivent être conformes aux
réglementations locales et nationales et vigueur.
MISE EN GARDE
Ne pas utiliser d'huile minérale sur la pièce évasée.
La pénétration d'huile minérale dans le système
risque de réduire la durée de vie des unités.
Ne jamais utiliser de tuyauterie qui a été utilisée pour
des installations antérieures. Utiliser uniquement des
pièces qui sont fournies avec l'unité.
Ne jamais installer un dessiccateur sur cette unité
R410A pour garantir sa durée de vie. Le matériel
dessiccateur peut dissoudre et endommager le
système.
Un évasement incomplet peut provoquer une fuite de
réfrigérant.
1 Au moment de placer le boulon du raccord, enduire sa surface
interne d'huile volatile (éther ou ester), puis donner 3 ou 4 tours
à la main avant de le serrer fermement.
2 Lors du desserrage d'un écrou évasé, utiliser toujours deux clés
ensemble.
Lors du raccordement du tuyau, utiliser toujours une clé à vis et
une clé dynamométrique ensemble pour serrer l'écrou afin
d'éviter qu'il se fissure et présente une fuite.
1
1 2
2
3
3
4
4
Ecrou évasé
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Couple de serrage de chapeau de valve
Chapeau de valve
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Couple de serrage de coiffe de regard de service
10,8~14,7 N•m
RRHQ006~008ADV3(8)
Unité extérieure pour pompe à chaleur air à eau
4PW52843-1
Clé dynamométrique
Clé à vis
Raccord de tuyaux
Ecrou évasé
Couple de serrage de l'écrou évasé
15~17 N•m
63~75 N•m
Tuyauterie de gaz
21,6~27,4 N•m
44,1~53,9 N•m
Intervention sur les tuyaux de réfrigérant
Instructions de manipulation de tuyaux
Protéger le côté ouvert du tuyau contre la poussière et
l'humidité.
Tous les coudes de tuyaux doivent être le moins anguleux
possible. Utiliser une cintreuse pour courber les tuyaux.
Le rayon de courbure doit faire 30 à 40 mm ou plus.
Choix du cuivre et des matériaux d'isolation thermique
Lors de l'utilisation de tuyaux et de raccords de cuivre du commerce,
respecter ce qui suit:
Matériau d'isolation: mousse polyéthylène
Taux de transfert thermique: 0,041 à 0,052 W/mK (0,035 à 0,045
kcal/mh°C)
La température de la surface du tuyau de gaz réfrigérant atteint
110°C max.
Choisir les matériaux d'isolation thermique qui résisteront à
cette température.
Veiller à isoler les tuyaux de gaz et de liquide et à prévoir les
dimensions d'isolation ci-dessous.
Taille des tuyaux
Diamètre
extérieur Epaisseur
6,4 mm (1/4") 0,8 mm
15,9 mm (5/8") 1,0 mm
2
1
6
5
Utiliser des gaines d'isolation thermique séparés pour les tuyaux
de réfrigérant gazeux et liquide.
Purge d'air et contrôle de fuite de gaz
Lorsque tous les travaux aux tuyauteries sont terminés et que l'unité
extérieure est raccordée à l'unité intérieure, il est nécessaire de
purger l'air et de vérifier s'il n'y a pas de fuites de gaz.
AVERTISSEMENT
Ne pas mélanger de substances autres que le réfrigé-
rant spécifié (R410A) dans le cycle de réfrigération.
Si des fuites de gaz réfrigérant se produisent, ventiler
la pièce le plus tôt et le plus possible.
Le R410A, ainsi que d'autres réfrigérants, doit
toujours être récupéré et ne jamais être libéré
directement dans l'environnement.
MISE EN GARDE
Utiliser une pompe à aspiration pour le R410A exclusive-
ment. L'emploi de la même pompe à aspiration pour
différents réfrigérants peut endommager la pompe à
aspiration ou l'unité.
Isolation des tuyaux
Diamètre
intérieur Epaisseur
≥10 mm
8-10 mm
≥13 mm
16-20 mm
1 Tuyauterie de gaz
2 Câblage entre les
unités
3
3 Tuyauterie de liquide
4
4 Isolation du tuyau de
liquide
5 Ruban d'enrobage
6 Isolation du tuyau de
gaz
