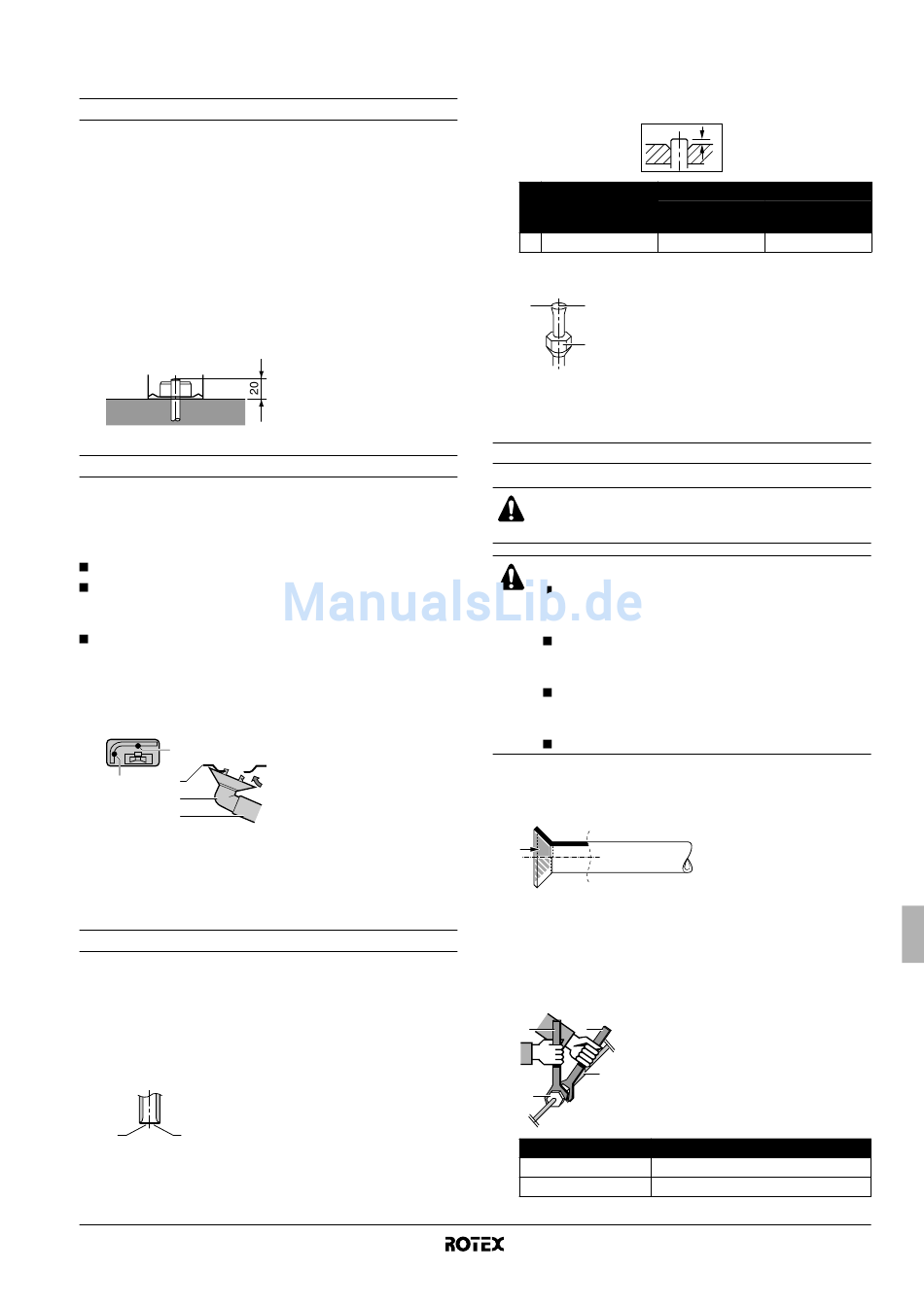

I
NSTALLATIEPROCEDURE

Montage van de buitenunit

Zie bij de installatie van de buitenunit "Richtlijnen voor de installatie"
op pagina 2 voor de keuze van een geschikte plaats.
1 Controleer de stevigheid en het horizontaal vlak van de
ondergrond van de installatie opdat de unit na de installatie
geen trillingen of lawaai zou veroorzaken.
2 Leg 4 sets met M8- of M10-funderingsbouten, moeren en
vulringen klaar (lokaal te voorzien).
3 Maak de unit goed vast met de funderingsbouten zoals aan-
gegeven in de funderingstekening.
De beste manier is om de funderingsbouten in te schroeven tot
ze nog 20 mm boven het oppervlak van de fundering uitsteken.

Werkzaamheden aan de afvoer

Kijk na in de combinatietabel in "Mogelijke opties" op pagina 2 of
afvoerwerkzaamheden toegelaten zijn. Wanneer u aan uw unit
afvoerwerkzaamheden mag uitvoeren en de installatieplaats vereist
dit, volg dan de onderstaande richtlijnen.
Afvoerkits voor afvoer zijn beschikbaar als optie.
Als de afvoerpoorten afgedekt zijn door een installatiebasis of
de vloer, plaatst u extra voeten van minstens 30 mm hoog onder
de voeten van de buitenunit.
Gebruik in koude streken geen afvoerslang met de buitenunit.
Condenswater kan bevriezen, met negatieve gevolgen voor het
verwarmingsvermogen. Als u om een of andere reden toch een
afvoerslang moet gebruiken, installeert u best het optionele
verwarmingslint voor de bodemplaat (EKBPHT).
Controleer of de afvoer goed werkt.
1
1 2
3
4
1 Openingen voor condenswater
2 Onderste frame
3 Afvoerkits voor afvoer zijn beschikbaar als optie.
4 Slang (lokale levering, binnendiameter 16 mm)
Leidingen flaren
Volg de hierna beschreven procedure om elk uiteinde van de
leidingen te flaren:
1 Snijd het uiteinde van de buis af met een pijpsnijder.
2 Verwijder bramen met het afgesneden oppervlak naar onder
zodat de stukjes niet in de leiding terechtkomen.
1 2
1 Snijd recht af.
2 Verwijder bramen.
RRHQ006~008ADV3(8)
Buitenunit voor lucht-water-warmtepomp
4PW52843-1
3 Verwijder de wartelmoer van de afsluiter en breng ze aan op de
leiding.
4 Flare de leiding. Zet precies op de hieronder getoonde positie.
Flaregereedschap
voor R410A
(koppelingstype)
A 0~0,5 mm
5 Controleer of de flare goed is gemaakt.
1 2
1 De binnenkant van de flare moet vrij van
gebreken zijn.
2 Het uiteinde van de leiding moet
3
gelijkmatig worden geflared in een
perfecte cirkel.
3 Zorg ervoor dat de wartelmoer wordt
aangebracht.

Koelleiding aansluiten op de buitenunit

Het monteren van de leidingen moet gebeuren door een
erkend koeltechnicus, overeenkomstig de lokale en
nationale voorschriften.
VOORZICHTIG
Gebruik geen mineraalolie op het geflarede deel.
Mineraalolie die in het systeem binnendringt zou de
levensduur van de units verkorten.
Gebruik nooit leidingen die vroeger al voor een
andere installatie zijn gebruikt. Gebruik alleen onder-
delen die bij de unit zijn meegeleverd.
Installeer nooit een droger op deze R410A-unit om de
levensduur niet te verkorten. Het droogmateriaal kan
oplossen en het systeem beschadigen.
Een onvolledige flare kan koelgaslekken veroorzaken.
1 Wanneer u de flaremoer bevestigt, smeert u eerst de binnenkant
van de flare in met ether- of esterolie en draait u ze vervolgens
met de hand 3 of 4 slagen vast, voordat u ze stevig vastschroeft.
2 Draai een flaremoer altijd los met behulp van twee sleutels in
combinatie met elkaar.
Gebruik bij het aansluiten van de leidingen altijd een combinatie
van moersleutel en momentsleutel om de flaremoer vast te
draaien en te voorkomen dat de moer barst en een lek
veroorzaakt.
1
1 2
2
3
3
4
4
Wartelmoer
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
A
Conventioneel flaregereedschap
Koppelingstype Vleugelmoertype
(type Ridgid) (type Imperial)
1,0~1,5 mm 1,5~2,0 mm
Momentsleutel
Moersleutel
Leidingverbinding
Wartelmoer
Aanhaalkoppel wartelmoer
15~17 N•m
63~75 N•m
Montagehandleiding
4
