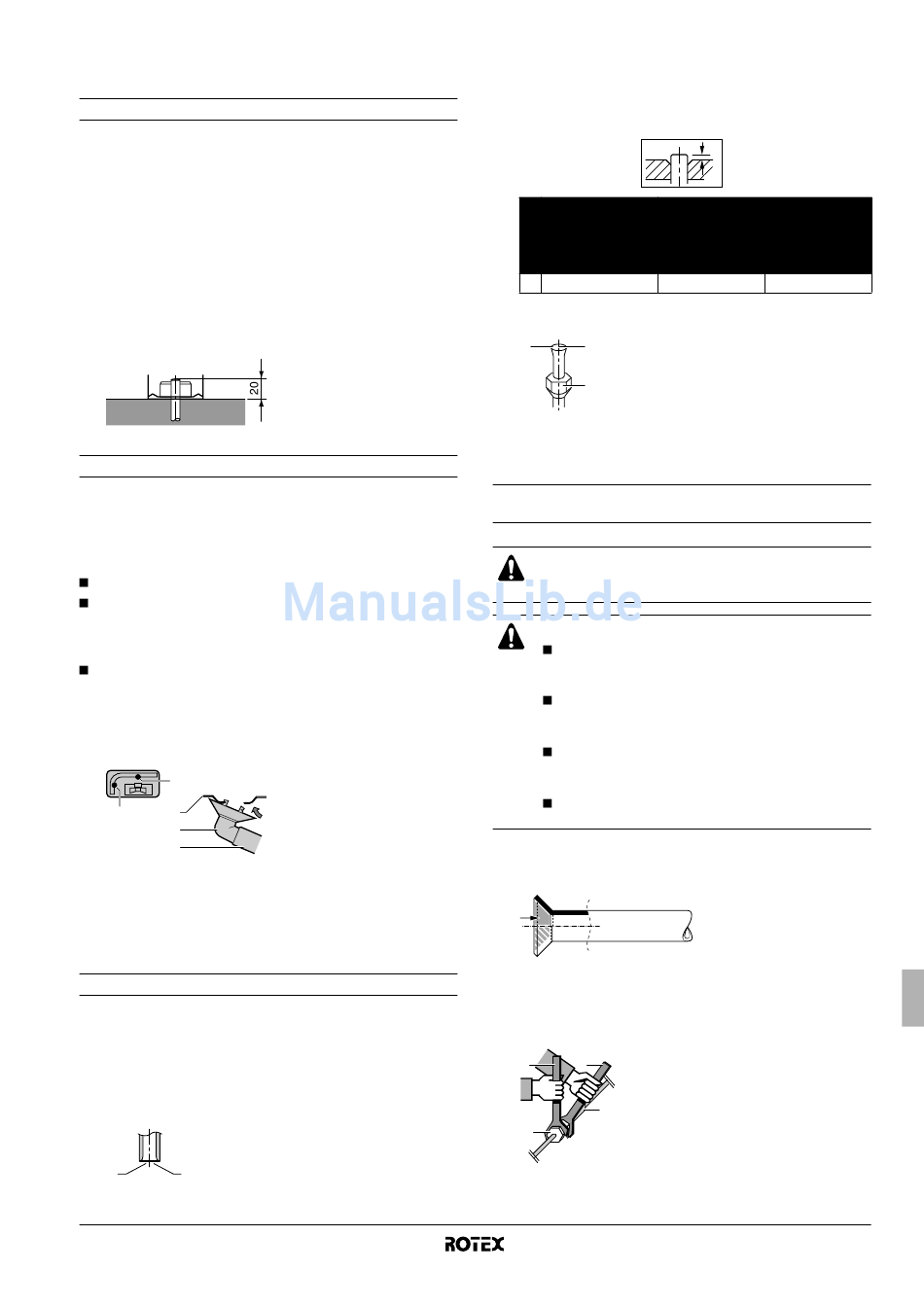

ROCEDIMIENTO DE INSTALACIÓN

Montaje de la unidad exterior

Cuando instale la unidad exterior, consulte el apartado "Directrices
de instalación" en la página 2 para escoger una ubicación adecuada.
1 Compruebe la resistencia y el nivel de la base de instalación, de
forma que la unidad no produzca vibraciones o ruido después
de su instalación.
2 Prepare 4 juegos de pernos M8 o M10, tuercas y arandelas por
cada unidad (suministro independiente).
3 Fije la unidad hasta que quede bien segura mediante pernos de
cimentación de acuerdo con el plano de cimentación.
Se recomienda atornillar los pernos en la base hasta que su
longitud sea de 20 mm con respecto a la superficie de la base.

Trabajos de purga o drenaje

Compruebe la table de combinación en "Opciones posibles" en la
página 2 para ver si está permitido realizar trabajos de drenaje. Si
está permitido realizar trabajos de drenaje en su unidad y el lugar de
instalación requiere realizar el drenaje, siga las instrucciones que se
facilitan a continuación.
Los kits de drenaje están disponibles opcionalmente.
Si las conexiones de drenaje están tapadas por una base de
montaje o por la superficie del suelo, coloque soportes de
drenaje de al menos 30 mm de altura bajo los pies de la unidad
exterior.
En zonas frías no utilice una manguera de drenaje con la unidad
exterior. El agua de drenaje podría congelarse, obstaculizando
así el funcionamiento de calefacción. Si el uso de una
manguera de drenaje es inevitable por una u otra razón, se
recomienda instalar una cinta calefactora (EKBPHT) opcional.
Asegúrese de que el drenaje funciona adecuadamente.
1
1 2
3
4
1 Orificios de purga de agua
2 Bastidor inferior
3 Manguito de drenaje (opcional)
4 Manguera (suministro independiente, 16 mm de diámetro
interior)
Abocardado del extremo de la tubería
Para abocardar los extremos de las tuberías, siga los pasos que se
indican a continuación:
1 Corte el extremo de la tubería con un cortador de tubos.
2 Quite las rebabas con la superficie de corte mirando hacia
abajo, de forma que las virutas no penetren en la tubería.
1
2
1 2
RRHQ006~008ADV3(8)
Unidad exterior para bomba de calor de aire-agua
4PW52843-1
Corte exactamente en ángulos
rectos.
Quite las rebabas.
3 Extraiga la tuerca abocardada de la válvula de cierre y
colóquela en la tubería.
4 Realice el abocardado de la tubería. Ajuste exactamente en la
posición que se indica a continuación.
Abocardadora para
R410A (de tipo
embrague)
A 0~0,5 mm
5 Compruebe que el abocardado esté realizado correctamente.
1 2
1
2
3
3
Conexión de la tubería de refrigerante a la unidad
exterior
Todo el sistema de tuberías de la obra debe ser instalado
por un técnico en refrigeración autorizado y cumplir las
regulaciones locales y nacionales pertinentes.
PRECAUCIÓN
No utilice aceite mineral en la parte abocardada.
Evite que el aceite mineral penetre en el sistema, ya
que reduciría la vida útil de las unidades.
Nunca utilice una tubería que haya sido utilizada en
instalaciones anteriores. Utilice sólo las piezas
suministradas con la unidad.
Nunca instale un secador en esta unidad R410A para
garantizar la vida útil de la misma. El material de
secado podría disolverse y dañar el sistema.
Si el abocardado no se realiza correctamente podrían
producirse fugas de gas refrigerante.
1 Cuando conecte la tuerca abocardada, recubra el abocardado
con aceite de éster o de éter por dentro y dé 3 o 4 vueltas a la
tuerca a mano antes de apretar firmemente.
2 Cuando afloje una tuerca abocardada utilice siempre dos llaves.
Cuando conecte la tubería utilice siempre una llave abierta en
combinación con una llave dinamométrica para apretar la
tuerca, evitando así que se parta la tuerca y se originen fugas.
1
1 2
2
3
3
4
4
A
Herramienta de abocardado
convencional
Tipo tuerca de
Tipo embrague mariposa
(Tipo Ridgid) (Tipo Imperial)
1,0~1,5 mm 1,5~2,0 mm
La superficie interior del abocardado
deberá estar libre de irregularidades.
El extremo de la tubería deberá estar
abocardado de forma uniforme,
formando una circunferencia perfecta.
Asegúrese de que la tuerca
abocardada está fijada.
Llave dinamométrica
Llave abierta
Unión de tubería
Tuerca abocardada
Manual de instalación
4
