P

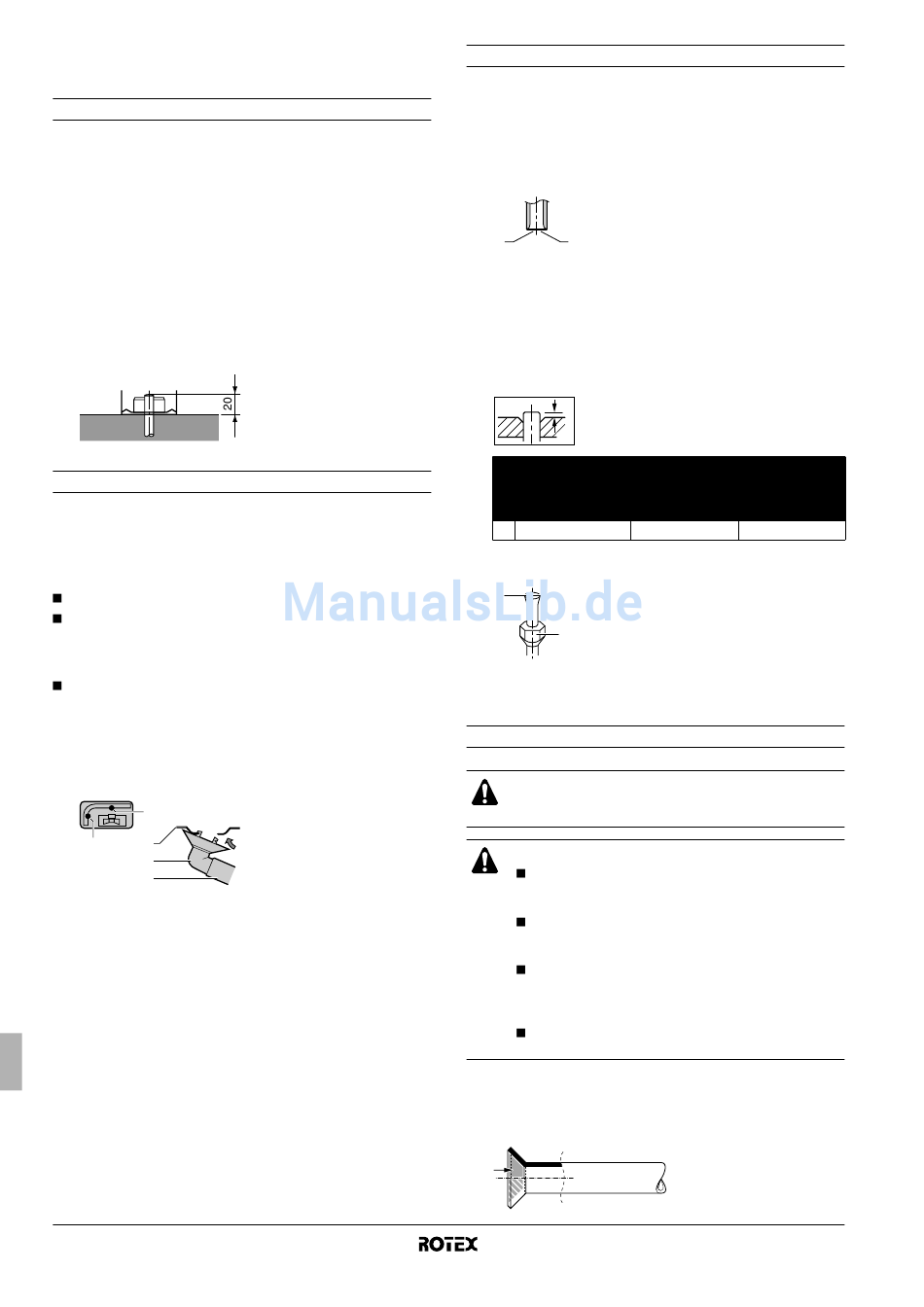

ROCEDIMENTO DE INSTALAÇÃO

Montagem da unidade de exterior

Duranta a instalação da unidade de exterior, consulte a secção
"Recomendações de instalação" na página 2, para escolher um local
adequado.
1 Verifique a força e nivelamento do piso onde se vai proceder à
instalação, de forma a que depois de instalada, a unidade não
provoque qualquer tipo de vibração ou ruído ao funcionar.
2 Prepare 4 conjuntos de porcas, anilhas e parafusos de
ancoragem M8 ou M10 (fornecimento local).
3 Fixe bem a unidade, utilizando parafusos de ancoragem, con-
forme indicado no esquema de fixação.
É melhor aparafusar os parafusos de ancoragem deixando-os
20 mm acima da superfície de fixação.
Instalação de esgoto
Verifique na tabela de combinação, em "Opções possíveis" na
página 2, se a instalação de esgoto é permitida. Caso seja permitida
a instalação de esgoto na unidade e o local de instalação exiga
trabalhos técnicos para o efeito, cumpra as directrizes que se
seguem.
Os kits de drenagem estão disponíveis como opções.
Se as saídas de esgoto estiverem tapadas pelas bases ou
superfícies de apoio, aumente a altura das bases sob os pés da
unidade, até que as saídas estejam pelo menos 30 mm acima
da superfície de apoio.
Em zonas frias, não ligue nenhuma mangueira de esgoto à
unidade de exterior. A
prejudicando a capacidade de aquecimento. Caso seja
impossível evitar a utilização de uma mangueira de esgoto,
recomenda-se a instalação da resistência de fita opcional para
a base da unidade (EKBPHT).
Certifique-se de que o esgoto funciona devidamente.
1
1 2
3
4
1 Orifícios para águas residuais
2 Estrutura inferior
3 Os kits de drenagem estão disponíveis como opções.
4 Mangueira (fornecimento local; diâmetro interno de 16 mm)
Manual de instalação
4
água residual pode congelar,

Abocardar as extremidades dos tubos

Para abocardar as extremidades da tubagem, cumpra o procedi-
mento que se segue:
1 Corte a extremidade do tubo com um corta-tubos.
2 Apare as rebarbas com a superfície de corte virada para baixo,
para que os fragmentos não se introduzam no tubo.
1 2
1 Faça o corte num ângulo perfeitamente recto.
2 Retire as rebarbas.
3 Retire a porca bicone da válvula de paragem e coloque-a no
tubo.
4 Abocarde o tubo. Coloque exactamente na posição infra
indicada.
A
Abocardador para
R410A (de
acoplagem)
A 0~0,5 mm
5 Verifique se o abocardamento foi bem feito.
1 2
1 A superfície interna abocardada deve
estar isenta de defeitos.
2 A extremidade do tubo deve ficar
3
abocardada por igual, formando um
círculo perfeito.
3 Certifique-se de que é aplicada a porca
bicone.
Ligação da tubagem de refrigerante à unidade de exterior
Toda a tubagem local deve ser instalada por um técnico de
frio qualificado, segundo os regulamentos locais e normas
nacionais aplicáveis.
AVISO
Não utilize óleo mineral na zona abocardada.
A entrada de óleo mineral no sistema diminui a vida
útil das unidades.
Nunca utilize tubagens já empregues noutras
instalações. Utilize apenas peças que tenham sido
fornecidas com a unidade.
Nunca instale um desumidificador nesta unidade
R410A, para assegurar todo o tempo de vida útil. O
material de desumidificação pode dissolver-se e
danificar o sistema.
Um abocardamento incompleto pode originar fugas
de gás refrigerante.
1 Quando ligar a extremidade abocardada, revista-a por dentro
com óleo de éter ou de éster, e comece por apertar
manualmente, rodando 3 ou 4 vezes, antes de apertar com
força.
Unidade de exterior para bomba de calor ar/água
Abocardador convencional
De porca
De acoplagem borboleta
(tipo Ridgid) (tipo Imperial)
1,0~1,5 mm 1,5~2,0 mm
RRHQ006~008ADV3(8)
4PW52843-1
