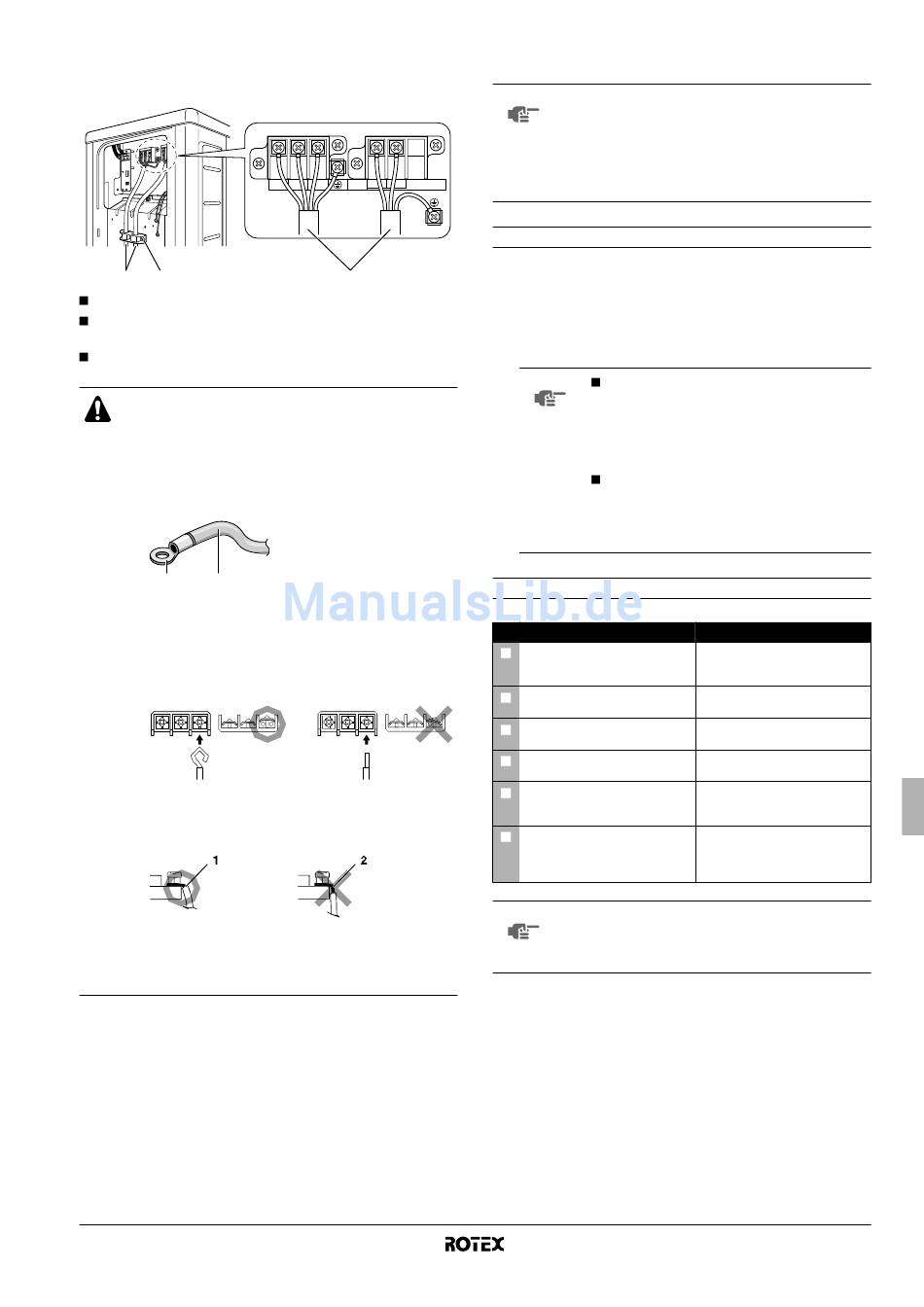

Precauzioni da rispettare
Prendere le seguenti precauzioni per l'esecuzione dei collegamenti
alla morsettiera d'alimentazione.
1 2
Utilizzare il filo specifico e collegarlo in modo sicuro (1).
Serrare saldamente la fascetta in modo che le estremità dei fili
non siano sottoposte ad alcuna sollecitazione esterna (2).
Sistemare i fili affinché il coperchio di servizio e il coperchio
della valvola di arresto siano ben fissati (3).
ATTENZIONE
1. Nel caso in cui l'uso di fili conduttori attorcigliati sia
inevitabile per
installare sull'estremità terminali ad anello a crimpare.
Collocare il terminale ad anello a crimpare sul filo fino
alla parte coperta e serrare il terminale con lo
strumento appropriato.
2 1
1 Filo conduttore intrecciato
2 Terminale ad anello a crimpare
2. Durante il collegamento dei fili alla morsettiera per
mezzo di un unico filo centrale, accertarsi di
attorcigliare i fili.
L'errata esecuzione
causare surriscaldamenti e incendi.
Scoprire il filo sulla morsettiera:
1 Scoprire l'estremità del filo fino a questo punto
2 Se il filo è troppo scoperto può causare
folgorazioni o dispersioni.
RRHQ006~008ADV3(8)
Unità esterna per pompe di calore aria-acqua
4PW52843-1
1 2 3 L N
3
qualsiasi ragione, accertarsi
dei collegamenti potrebbe
V
ERIFICA E CONTROLLO FINALE
NOTA Tenere presente che durante il primo ciclo di funziona-
mento dell'unità, la potenza di alimentazione richiesta
potrebbe essere maggiore di quanto riportato sulla
targhetta dell'unità. Questo fenomeno è causato dal
compressore che richiede un periodo di 50 ore di
rodaggio prima di raggiungere un funzionamento
regolare e un consumo elettrico stabile.

Funzionamento di prova e test

1 Misurare la tensione sul lato primario dell'interruttore di
sicurezza. Controllare che sia di 230 V.
2 Eseguire la prova di funzionamento in base al manuale di
installazione e d'uso dell'unità interna al fine di assicurare che
tutte le funzioni e i componenti funzionino regolarmente.
NOTA
di

Parti da controllare

Controllare
L'unità esterna è stata
adeguatamente installata su una
base solida.
Nessuna perdita di gas del
refrigerante.
I tubi del gas refrigerante e del
liquido sono isolati termicamente.
Il sistema è stato collegato a terra
correttamente.
I fili specificati sono stati utilizzati
per i collegamenti dei fili di
interconnessione.
L'ingresso dell'aria e lo scarico
dell'unità esterna non sono
ostruiti. Le valvole di arresto sono
aperte.
NOTA Fare in modo che il cliente metta in funzione l'unità
seguendo le istruzioni riportate sul manuale fornito con
l'unità interna. Istruire il cliente su come far funzionare
l'unità correttamente.
L'unità necessità di una quantità minima di
energia per la modalità di attesa. Se dopo
l'installazione il sistema non viene subito
utilizzato, spegnere l'interruttore
protezione per eliminare un inutile consumo
energetico.
Se l'interruttore di protezione scatta per
togliere l'alimentazione all'unità esterna, il
sistema ripristinerà la modalità di funziona-
mento originale quando sarà nuovamente
alimentato.
Sintomo
Cadute, vibrazioni, rumore.
Funzione di raffreddamento/
riscaldamento incompleta.
Perdite d'acqua.
Dispersione di elettricità.
Danni da inattività o incendio.
Funzione di raffreddamento/
riscaldamento incompleta.
Manuale d'installazione
di
