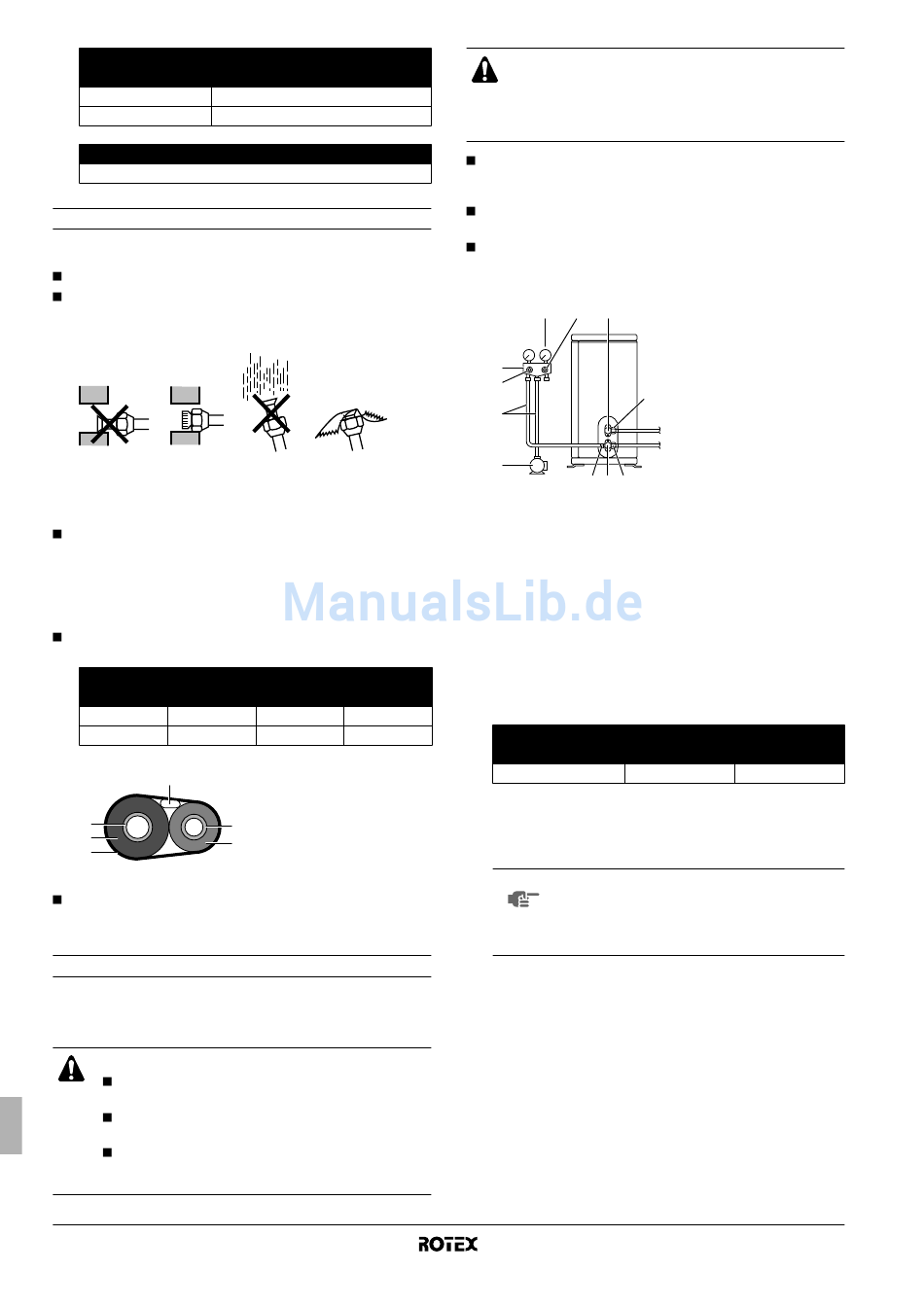

Soğutucu Borularının Döşenmesi; Hava Alınması Ve Gaz Kaçağının Kontrol Edilmesi - Rotex RRHQ006ADV3 Installationsanleitung

Vana başlığı sıkma torku
Vana başlığı
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Servis ağzı başlığı sıkma torku
10,8~14,7 N•m
Soğutucu borularının döşenmesi
Boru işlemi esasları
Borunun açık ucunu toz neme karşı koruyun.
Tüm boru kavisleri mümkün mertebe yumuşak olmalıdır. Büküm
için bir boru bükme aleti kullanın.
Bükme yarıçapı 30 ila 40 mm veya daha büyük olmalıdır.
Bakır ve ısı yalıtım malzemelerinin seçimi
Ticari bakır borular ve eklenti parçaları kullanıldığında aşağıdakilere
dikkat edin:
Yalıtım malzemesi: polietilen köpük
Isı transfer oranı: 0,041 ila 0,052 W/mK (0,035 ila 0,045 kcal/
mh°C)
Soğutucu gaz borusunun yüzey sıcaklığı maksimum 110°C'ye
ulaşır.
Bu sıcaklığa karşı koyacak yalıtım ısı yalıtım malzemeleri seçin.
Gaz ve sıvı borularının her ikisini de yalıtılmalı ve aşağıda
verilen yalıtım ölçüleri sağlanmalıdır.
Boru ebadı
Dış çap Kalınlık
6,4 mm (1/4") 0,8 mm
15,9 mm (5/8") 1,0 mm
2
1
6
5
Gaz ve sıvı soğutucu boruları için ayrı termal yalıtım boruları
kullanın.
Hava alınması ve gaz kaçağının kontrol edilmesi
Bütün boru bağlantı işleri tamamlandıktan ve dış ünite iç üniteye
bağlandıktan sonra, havanın alınması ve gaz kaçağı kontrolü
yapılması gerekir.
UYARI
Soğutucu devresi
(R410A) başka hiçbir şey karıştırmayın.
Soğutucu gaz kaçağı olduğunda, odayı en kısa
zamanda ve mümkün olduğunca çok havalandırın.
Diğer soğutucular
toplanmalıdır ve
bırakılmamalıdır.
Montaj kılavuzu
5
Gaz borusu
21,6~27,4 N•m
44,1~53,9 N•m
Boru yalıtımı
İç çap Kalınlık
8-10 mm ≥10 mm
16-20 mm ≥13 mm
1 Gaz borusu
2 Üniteler arası kablolar
3 Sıvı borusu
3
4 Sıvı borusu yalıtımı
4
5 Son işlem bandı
6 Gaz borusu yalıtımı
içine belirtilen soğutucudan
gibi R410A, her zaman
asla doğrudan çevreye
İKAZ
R410A için özel olarak ayrılmış bir vakum pompası
kullanın. Farklı soğutucular için aynı vakum pompasının
kullanılması, vakum pompasına ya da üniteye zarar
verebilir.
İlave soğutucu kullanılacaksa, hava alma işlemini bir vakum
pompası kullanarak soğutucu boruları ve iç üniteden yapın,
ardından ilave soğutucu şarjını yapın.
Altıgen bir anahtar (4 mm) kullanarak stop vanası milini
çalıstırın.
Tüm soğutucu boru birleşimleri bir tork anahtarıyla belirtilen tork
değerine sıkılmalıdır. Ayrıntılar için bkz. "Dış üniteye soğutucu
borularının bağlanması" sayfa 4.
1 4 8
2
3
5
6
7 8 9
1 Şarj hortumunun manometre manifoldundan gelen çıkıntılı
tarafını (üzerine sonsuz vidalı pim sıkıştırılmış) gaz stop
vanasının servis ağzına bağlayın.
2 Manometre manifoldunun alçak basınç vanasını (Lo) tam olarak
açın ve yüksek basınç vanasını (Hi) tamamen kapatın.
Yüksek basınç vanası için daha sonra başka bir işlem gerekli
değildir.
3 Vakum pompalama uygulayın. Kombine basınç manometresinin
–0,1 MPa (–760 mm Hg) gösterdiğini kontrol edin.
Çalışma süresi
4 Manometre manifoldunun alçak basınç vanasını (Lo) kapatın ve
vakum pompasını durdurun.
4-5 dakika olduğu gibi bırakın ve bağlı olan ölçme aleti ibresinin
geri gitmediğinden emin olun.
NOT Alet ibresi geri giderse, bu durum nem veya
bağlantı parçalarında kaçak olduğunu gösterebilir.
Tüm bağlantı parçalarını kontrol ettikten ve
somunları hafifçe gevşetip tekrar sıktıktan sonra
2'den 4'e kadar adımları tekrarlayın.
1 Basınç ölçer
2 Manometre
manifoldu
3 Alçak basınç vanası
(Lo)
10 4 Yüksek basınç
vanası (Hi)
5 Şarj hortumları
6 Vakum pompası
7 Servis ağzı
8 Vana kapakları
9 Gaz stop vanası
10 Sıvı stop vanası
Boru uzunluğu
≤15 m >15 m
≥10 dakika ≥15 dakika
RRHQ006~008ADV3(8)
Hava su tipi ısı pompası için dış ünite
4PW52843-1
