6 Draai de stang van de vloeistofafsluiter 90 graden linksom met
een zeskantsleutel om de klep te openen.
Sluit ze weer na 5 seconden en controleer op gaslekken.
Controleer met zeepwater op gaslekken aan de flare van de
binnenunit en de buitenunit en de klepstangen.
Veeg na de controle alle zeepwater af.
7 Maak de vulslang los van de servicepoort van de gasafsluiter en
draai dan de vloeistof- en de gasafsluiter volledig open.
Probeer de klepstang nooit voorbij de aanslag te draaien.
8 Draai de kleppendeksels en het deksel van de servicepoort van
de vloeistof- en de gasafsluiter vast met het voorgeschreven
aanhaalkoppel met een momentsleutel. Zie "Koelleiding
aansluiten op de buitenunit" op pagina 4 voor meer informatie.

Koelmiddel vullen

Deze buitenunit is in de fabriek gevuld.
Belangrijke informatie over het gebruikte koelmiddel
Dit product bevat gefluoreerde broeikasgassen die onder het Kyoto-
protocol vallen. Laat de gassen niet vrij in de atmosfeer.
Koelmiddeltype: R410A
(1)
GWP waarde: 1975
(1)
GWP = Global Warming Potential (globaal opwarmingspotentieel)

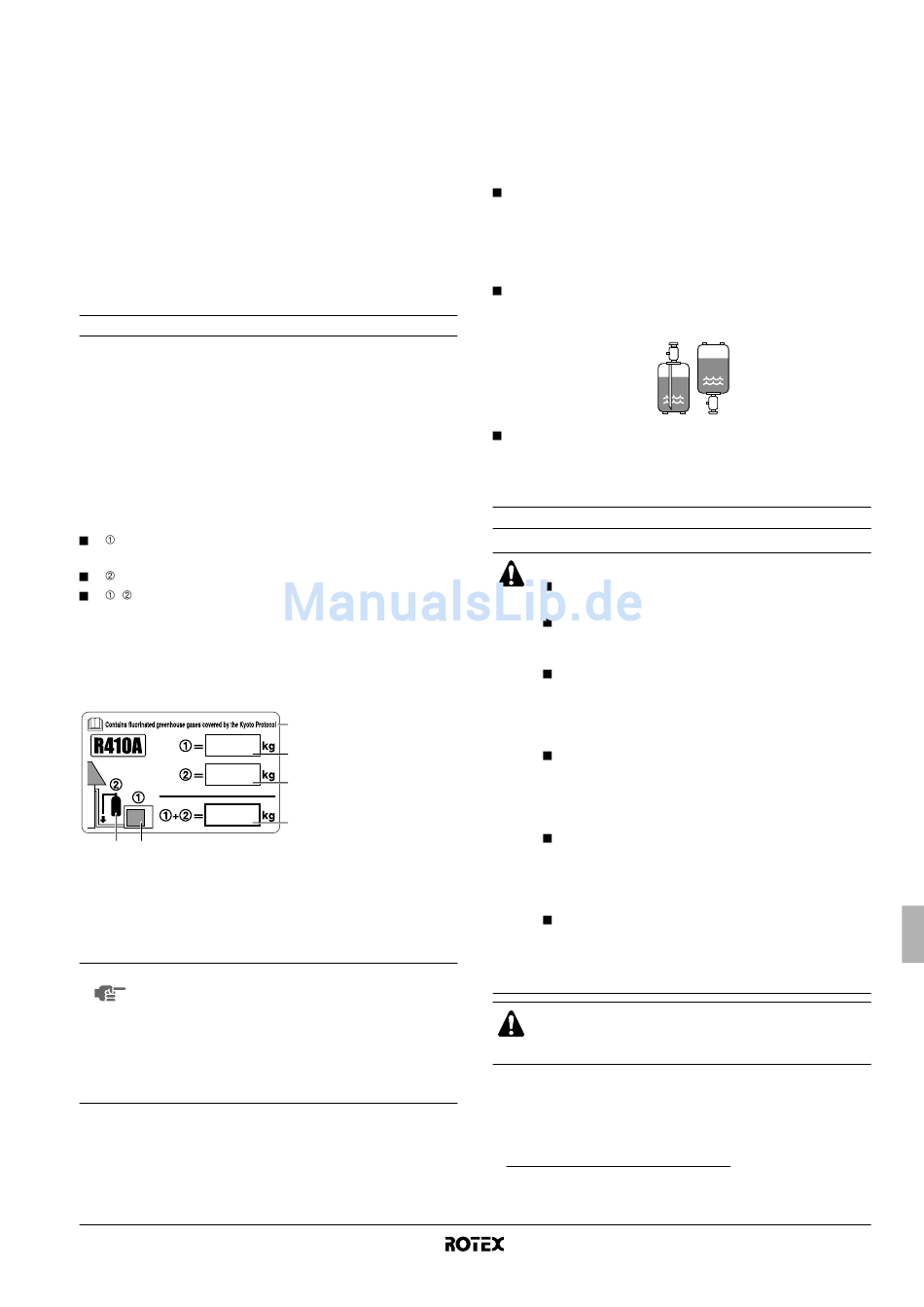

Schrijf met onuitwisbare inkt,
de hoeveelheid koelmiddel van het product gevuld in de
fabriek,
de lokaal bijgevulde extra hoeveelheid koelmiddel en
+ de totale hoeveelheid koelmiddel
op het bij het product geleverde label over gefluoreerde
broeikasgassen.
Het ingevulde label moet aan de binnenkant van het product en in de
buurt van de vulpoort van het product worden aangebracht (bijv. op
de binnenkant van het servicedeksel).
6 5
LET OP Volgens de nationale toepassing van de EU-regel-
geving over bepaalde gefluoreerde broeikasgassen
kan het vereist zijn om de informatie op de unit te
voorzien in de officiële nationale taal. Daarvoor wordt
bij de unit een bijkomend meertalig label over
gefluoreerde broeikasgassen geleverd.
Op de achterzijde van dat label vindt u de
kleefinstructies.
Koelmiddel bijvullen
Zie het naamplaatje van de unit in geval u koelmiddel moet bijvullen.
Op het naamplaatje staat het type van het koelmiddel en de vereiste
hoeveelheid aangegeven.
RRHQ006~008ADV3(8)
Buitenunit voor lucht-water-warmtepomp
4PW52843-1
1 Hoeveelheid koelmiddel
4
van het product gevuld in
de fabriek:
1
zie naamplaatje van de
unit
2
2 Lokaal bijgevulde extra
hoeveelheid koelmiddel
3 Totale hoeveelheid
3
koelmiddel
4 Bevat gefluoreerde
broeikasgassen die
onder het Kyoto-protocol
vallen
5 Buitenunit
6 Koelmiddelfles en
verdeelstuk voor vullen
Extra koelmiddel vullen
Als de totale koelleidinglengte meer dan 10 m bedraagt, vult u 20 g
koelmiddel (R410A) bij per extra meter leiding.
Bereken het gewicht aan koelmiddel dat moet worden bijgevuld en
noteer dit op de servicesticker op de achterkant van het
afsluiterdeksel.

Voorzorgsmaatregelen bij het vullen met R410A

Vul de voorgeschreven hoeveelheid koelmiddel bij in vloeibare
toestand in de vloeistofleiding.
Aangezien dit koelmiddel een gemengd koelmiddel is, kan de
samenstelling van het koelmiddel veranderen en de normale
werking onmogelijk worden wanneer u koelmiddel in gasvorm
bijvult.
Controleer vóór het vullen of de koelmiddelfles is uitgerust met
een hevelbuis (op de fles moet "liquid filling siphon attached" -
met hevelbuis - of iets dergelijks staan).
Vul vloeibaar koelmiddel
bij met de fles rechtop.
Gebruik gereedschap dat alleen voor R410A wordt gebruikt voor
de vereiste drukweerstand en om te voorkomen dat vreemde
materialen in het systeem worden ingebracht.

Bedrading

WAARSCHUWING
Een erkend elektricien moet instaan voor de volledige
bedrading.
Kies de voedingskabel
overeenkomstig
nationale voorschriften.
Gebruik geen afgetakte draden, gevlochten geleiders
(zie voorzichtig 1 in "Belangrijke opmerkingen" op
pagina 7), verlengsnoeren of aansluitingen van een
stervormig systeem, omdat ze oververhitting, elek-
trische schokken of brand kunnen veroorzaken.
Gebruik geen
onderdelen binnenin het product en tak de leiding niet
af voor het verwarmingslint, enz. van het klemmen-
blok. Anders kan dit elektrische schokken of brand
veroorzaken.
Installeer een aardlekschakelaar. Deze unit bevat een
inverter, m.a.w. er moet een aardlekschakelaar
worden gebruikt die geschikt is voor elektrische ruis
met hoge frequenties, om storingen aan de aardlek-
schakelaar zelf te voorkomen.)
Een hoofdschakelaar of een andere manier om te
onderbreken, met een contactscheiding in alle polen,
moet voorzien zijn in de vaste bedrading in overeen-
stemming met de toepasselijke lokale en nationale
wetgeving.
WAARSCHUWING
Schakel de hoofdschakelaar niet IN alvorens alles is
voltooid.
Apparatuur conform met EN/IEC 61000-3-12
(1) Europese/Internationale Technische Norm die de beperkingen vastlegt
voor harmonische stromen geproduceerd door apparatuur die is aan-
gesloten op openbare laagspanningssystemen met een ingangsstroom
>16 A en ≤75 A per fase.
Vul vloeibaar koelmiddel
bij met de fles
ondersteboven.
en stroomonderbreker
de desbetreffende lokale
lokaal aangekochte elektrische
(1)
Montagehandleiding
