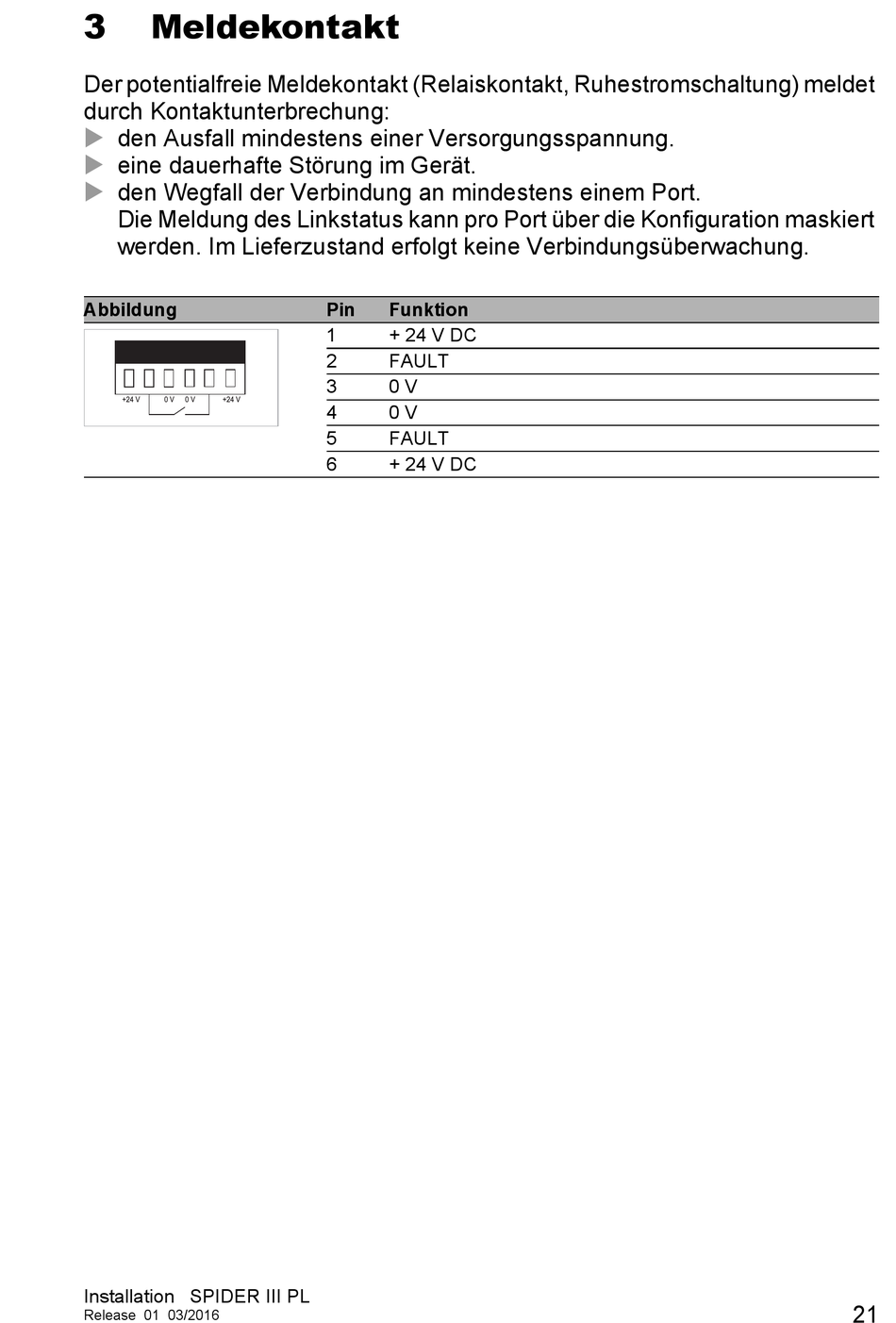

Meldekontakt
Der potentialfreie Meldekontakt (Relaiskontakt, Ruhestromschaltung) meldet
durch Kontaktunterbrechung:
den Ausfall mindestens einer Versorgungsspannung.
eine dauerhafte Störung im Gerät.
den Wegfall der Verbindung an mindestens einem Port.
Die Meldung des Linkstatus kann pro Port über die Konfiguration maskiert
werden. Im Lieferzustand erfolgt keine Verbindungsüberwachung.
Abbildung
+24 V
0 V
0 V
+24 V
Installation SPIDER III PL
Release 01 03/2016
Pin
Funktion
1
+ 24 V DC
2
FAULT
3
0 V
4
0 V
5
FAULT
6
+ 24 V DC
