4.3

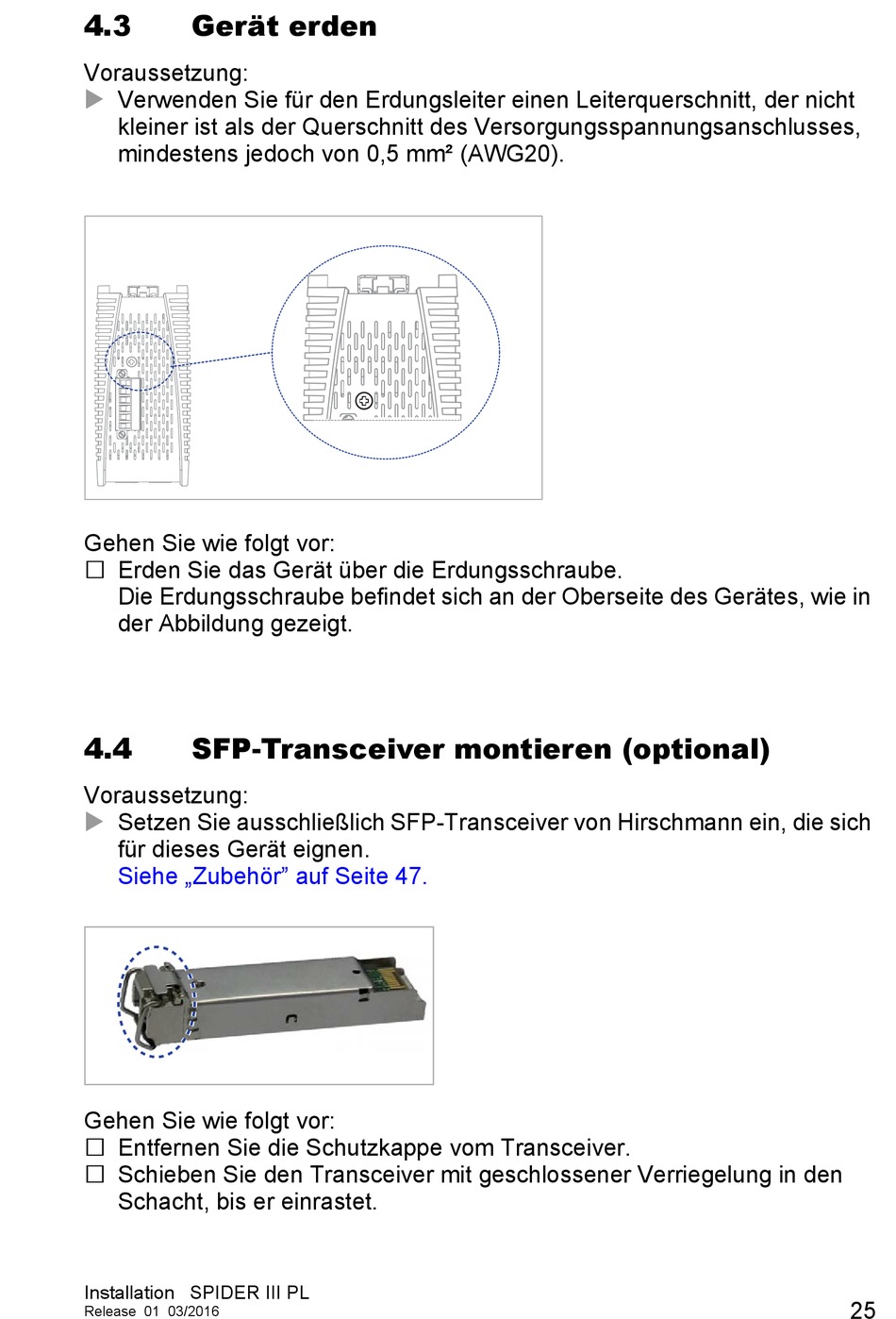

Gerät erden
Voraussetzung:
Verwenden Sie für den Erdungsleiter einen Leiterquerschnitt, der nicht
kleiner ist als der Querschnitt des Versorgungsspannungsanschlusses,
mindestens jedoch von 0,5 mm² (AWG20).
Gehen Sie wie folgt vor:
Erden Sie das Gerät über die Erdungsschraube.
Die Erdungsschraube befindet sich an der Oberseite des Gerätes, wie in
der Abbildung gezeigt.
4.4
SFP-Transceiver montieren (optional)
Voraussetzung:
Setzen Sie ausschließlich SFP-Transceiver von Hirschmann ein, die sich
für dieses Gerät eignen.
Siehe „Zubehör" auf Seite 47.
Gehen Sie wie folgt vor:
Entfernen Sie die Schutzkappe vom Transceiver.
Schieben Sie den Transceiver mit geschlossener Verriegelung in den
Schacht, bis er einrastet.
Installation SPIDER III PL
Release 01 03/2016
25
