- Seite 1 Anwender-Handbuch Installation Industrial Ethernet Rail Switch SPIDER-SL-40-08T1 Installation SPIDER-SL-40-08T1 Technische Unterstützung Release 02 12/2015 https://hirschmann-support.belden.eu.com...
- Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
-
Seite 3: Inhaltsverzeichnis
Pinbelegungen Anzeigeelemente 1.7.1 Gerätestatus 1.7.2 Portstatus Installation Paketinhalt prüfen Gerät montieren Klemmblock für die Versorgungsspannung und Erdung ver- drahten Gerät in Betrieb nehmen Datenkabel anschließen Überwachung der Umgebungslufttemperatur Wartung, Service Demontage Technische Daten Weitere Unterstützung Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 4: Sicherheitshinweise
Nehmen Sie ausschließlich unbeschädigte Teile in Betrieb. Das Gerät beinhaltet keine Servicebauteile. Bei Funktionsstörungen oder Beschädigungen schalten Sie die Versorgungsspannung ab und senden das Gerät zur Überprüfung an Hirschmann. Bestimmungsgemäßer Gebrauch Verwenden Sie das Produkt ausschließlich für die Anwendungsfälle, welche die Hirschmann-Produktinformationen einschließlich dieses... -
Seite 5: Gerätegehäuse
0,5 mm² (AWG20). Schirmungsmasse Die Schirmungsmasse der anschließbaren Twisted-Pair-Kabel ist elekt- risch leitend mit dem Erdungsanschluss verbunden. Achten Sie beim Anschließen eines Kabelsegmentes mit kontaktier- tem Schirmungsgeflecht auf mögliche Erdschleifen. Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 6: Voraussetzungen Für Das Anschließen Elektrischer Leiter
So ist im Notfall klar, welche Trennvorrichtung zu welchem Spannungsversorgungskabel gehört. Das Spannungsversorgungskabel ist für die Spannung, den Strom und die physische Belastung geeignet. Hirschmann empfiehlt einen Leiterquerschnitt von 0,5 mm² (AWG20). Der Leiterquerschnitt des Erdungsleiters ist gleich groß oder größer als der Leiterquer- schnitt der Spannungsversorgungskabel. -
Seite 7: Ce-Kennzeichnung
Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Deutschland Tel.: +49 1805 141538 Das Gerät ist einsetzbar im Industriebereich. -
Seite 8: Fcc-Hinweis
Funkstörungen verursachen; der Benutzer ist in diesem Fall verpflichtet, Funkstörungen auf seine Kosten zu beseitigen. Recycling-Hinweis Dieses Gerät ist nach seiner Verwendung entsprechend den aktuellen Entsorgungsvorschriften Ihres Landkreises, Landes und Staates als Elek- tronikschrott einer geordneten Entsorgung zuzuführen. Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 9: Über Dieses Handbuch
Das Dokument „Anwender-Handbuch Installation“ enthält eine Geräte- beschreibung, Sicherheitshinweise, Anzeigebeschreibung und weitere Informationen, die Sie zur Installation des Gerätes benötigen. Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen: Aufzählung Arbeitsschritt Zwischenüberschrift Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 10: Beschreibung
Beschreibung Allgemeine Beschreibung des Gerätes Die SPIDER-SL-40-08T1-Geräte sind konzipiert für die speziellen Anforde- rungen der industriellen Automatisierung. Sie erfüllen die relevanten Indust- riestandards, bieten eine sehr hohe Betriebssicherheit auch unter extremen Bedingungen, langjährige Verfügbarkeit und Flexibilität. Sie haben die Möglichkeit, an den Ports des Gerätes über Twisted-Pair- Kabel Endgeräte oder weitere Segmente anzuschließen. -
Seite 11: Gerätename Und Produktcode
0 °C ... +60 °C 25 ... 26 Zulassungen und Eigen- CE, FCC, EN 61131-2, EN 60950-1 erklärungen 27 ... 28 Kundenspezifische Version Hirschmann Standard 29 ... 30 Konfiguration Hirschmann Standard Tab. 1: Gerätename und Produktcode Installation SPIDER-SL-40-08T1 Release 02 12/2015... -

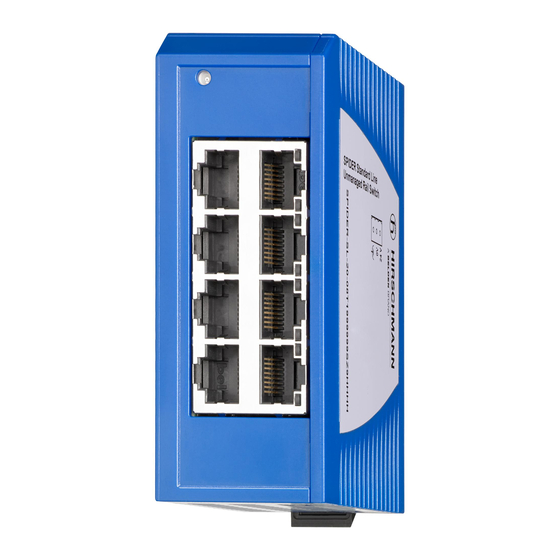

Seite 12: Geräteansicht
LED-Anzeigeelement für Gerätestatus 8 × RJ45-Buchse für 10/100/1000-Mbit/s-Twisted-Pair-Verbindungen Verriegelungsschieber für Hutschienenmontage Spannungsversorgung Zur Spannungsversorgung des Gerätes steht ein 3-poliger Klemmblock zur Verfügung. Weitere Informationen finden Sie unter „Klemmblock für die Versorgungs- spannung und Erdung verdrahten” auf Seite Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 13: 10/100/1000-Mbit/S-Twisted-Pair-Port
1000 Mbit/s vollduplex 100 Mbit/s halbduplex, 100 Mbit/s vollduplex 10 Mbit/s halbduplex, 10 Mbit/s vollduplex Pinbelegungen RJ45 10/100 Mbit/s 1000 Mbit/s BI_DA+ TX− BI_DA− BI_DB+ — BI_DC+ — BI_DC− RX− BI_DB− — BI_DD+ — BI_DD− Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 14: Anzeigeelemente
Gerät ist in keinem betriebsbereiten Zustand 1.7.2 Portstatus Diese LED zeigt Port-bezogene Informationen an. Farbe Aktivität Bedeutung grün leuchtet Gerät erkennt einen gültigen Link blitzt Gerät sendet und/oder empfängt Daten keine Gerät erkennt einen ungültigen oder fehlenden Link Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 15: Installation
Klemmblock für die Versorgungsspannung und Erdung verdrahten Gerät in Betrieb nehmen Datenkabel anschließen Paketinhalt prüfen Überprüfen Sie, ob das Paket alle unter „Lieferumfang” auf Seite 25 genannten Positionen enthält. Überprüfen Sie die Einzelteile auf Transportschäden. Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 16: Gerät Montieren
DIN EN 60715 zu montieren, gehen Sie wie folgt vor: Hängen Sie die obere Rastführung des Gerätes in die Hutschiene ein. Drücken Sie das Gerät nach unten und gegen die Hutschiene. Rasten Sie das Gerät ein. Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 17: Klemmblock Für Die Versorgungsspannung Und Erdung Verdrahten
24 V Pluspol der Versorgungs- 12 V ... 24 V spannung Spannungsbereich DC inklusive Minuspol der Versorgungs- maximaler Toleranzen spannung 9,6 V ... 32 V Funktionserdeanschluss Tab. 2: Typ und Größe der Versorgungsspannung, Pinbelegung am Gerät Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 18: Gerät In Betrieb Nehmen
Spannungsversorgungskabel und Datenkabel im Winkel von 90° kreu- zen. Verwenden Sie geschirmte Kabel (SF/UTP-Kabel nach ISO/IEC 11801:2002). Achten Sie beim Anschließen eines Kabelsegmentes mit kontaktiertem Schirmungsgeflecht auf mögliche Erdschleifen. Schließen Sie die Datenkabel entsprechend Ihren Anforderungen an. Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 19: Überwachung Der Umgebungslufttemperatur
Die Umgebungslufttemperatur ist die Temperatur der Luft 5 cm neben dem Gerät. Sie ist abhängig von den Einbaubedingungen des Gerätes, z. B. dem Abstand zu anderen Geräten oder sonstigen Objekten und der Leistung benachbarter Geräte. Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 20: Wartung, Service
Wartung, Service Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Einsatz von Verschleißteilen verzichtet. Die dem Verschleiß unterliegenden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktlebenszeit überdauern. Betreiben Sie dieses Gerät entsprechend den Spezifikationen. Prüfen Sie abhängig vom Verschmutzungsgrad der Betriebsumgebung in regelmäßigen Abständen den freien Zugang zu den Lüftungsschlitzen des... -
Seite 21: Demontage
Ziehen Sie die Datenkabel ab. Schalten Sie die Versorgungsspannung aus. Ziehen Sie den Klemmblock vom Gerät ab. Ziehen Sie den Verriegelungsschieber mit einem Schraubendreher nach unten. Ziehen Sie das Gerät unten von der Hutschiene weg. Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 22: Technische Daten
Lage- Luftfeuchtigkeit 10 % ... 95 % rung (nicht kondensierend) Luftdruck mindestens 700 hPa (+3000 m) Verschmutzungs- grad Schutzklassen Schutzart IP 30 a. Temperatur der umgebenden Luft im Abstand von 5 cm zum Gerät Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 23: Maßzeichnungen
Maßzeichnungen Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 24: Emv Und Festigkeit
IEC 60068-2-27, Test Ea Schock 15 g bei 11 ms Netzausdehnung 10/100/1000-Mbit/s-Twisted-Pair-Port Länge eines Twisted-Pair-Segmentes max. 100 m (bei cat5e-Kabel) Leistungsaufnahme/Leistungsabgabe bei 24 V DC Gerätename Max. Leistungsaufnahme Leistungsabgabe SPIDER-SL-40-08T1 4,8 W 16,4 Btu (IT)/h Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 25: Lieferumfang
Sonstiges Zubehör Bestellnummer 3-poliger Klemmblock Low Voltage Interlock (50 Stück) 943 845-005 Rail Power Supply RPS 30 943 662-003 Rail Power Supply RPS 80 EEC 943 662-080 Rail Power Supply RPS 120 EEC (CC) 943 662-121 Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 26: Zugrundeliegende Technische Normen
Liste der technischen Normen Ein Gerät besitzt ausschließlich dann eine Zulassung nach einer bestimmten technischen Norm, wenn das Zulassungskennzeichen auf dem Gerätegehäuse steht. Das Gerät erfüllt die genannten technischen Normen im Allgemeinen in der aktuellen Fassung. Installation SPIDER-SL-40-08T1 Release 02 12/2015... -
Seite 27: Weitere Unterstützung
Weitere Unterstützung Technische Fragen Bei technischen Fragen wenden Sie sich bitte an den Hirschmann- Vertragspartner in Ihrer Nähe oder direkt an Hirschmann. Die Adressen unserer Vertragspartner finden Sie im Internet unter http://www.hirschmann.com Unser Support steht Ihnen zur Verfügung unter https://hirschmann-support.belden.eu.com...
