Anwender-Handbuch
Installation
Industrial ETHERNET Rail Switch
SPIDER II, SPIDER II Giga, SPIDER II PoE

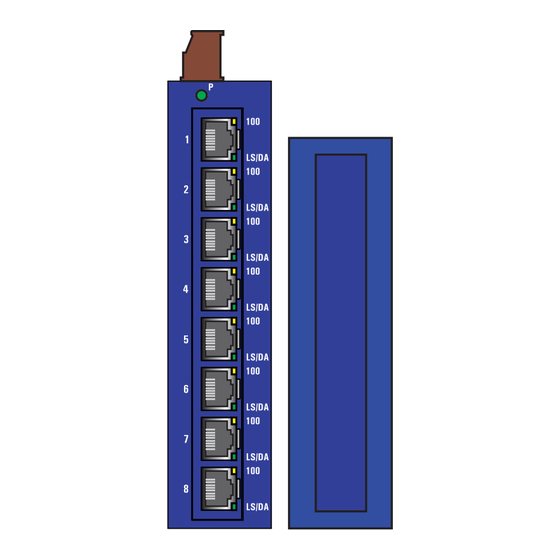

SPIDER II 8TX
SPIDER II 8TX EEC
SPIDER II 8TX/1FX-ST EEC
SPIDER II
Release 04 09/09
SPIDER II 8TX/1FX EEC
SPIDER II 8TX/1FX-SM EEC
SPIDER II 8TX/2FX-ST EEC
SPIDER II 8TX/2FX EEC
SPIDER II 8TX/2FX-SM EEC
SP
SP
SP
SP
SP
SPIDER II Giga 5T/2S EEC
P
1
2
3
4
5
6
7
8
SPIDER II 8TX PoE
SP
SP
SP
SP
SP
SPIDER II Giga 5T EEC
Technische Unterstützung
HAC-Support@hirschmann.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hirschmann SPIDER II 8TXSPIDER II 8TX EECSPIDER II 8TX/1FX EEC
Inhaltszusammenfassung für Hirschmann SPIDER II 8TXSPIDER II 8TX EECSPIDER II 8TX/1FX EEC
- Seite 1 SPIDER II 8TX PoE SPIDER II 8TX EEC SPIDER II 8TX/1FX-SM EEC SPIDER II 8TX/2FX-SM EEC SPIDER II Giga 5T EEC SPIDER II 8TX/1FX-ST EEC SPIDER II 8TX/2FX-ST EEC SPIDER II Giga 5T/2S EEC SPIDER II Technische Unterstützung Release 04 09/09 HAC-Support@hirschmann.de...
- Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Legende Beschreibung des Gerätes Beschreibung der Gerätevarianten Montage und Inbetriebnahme Montage des Gerätes 2.1.1 Auspacken und Prüfen 2.1.2 Montage der SFP-Module (falls vorhanden) 2.1.3 Verdrahtung des Klemmblockes für die Versorgungsspannung und die Erdung 2.1.4 Montage des Gerätes auf die Hutschiene 2.1.5 Abmessungen 2.1.6 Montage des Klemmblockes, Inbetriebnahme 2.1.7 Anschluss der Datenleitungen... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitstechnische Hinweise Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicher- heit, sowie zur Vermeidung von Sachschäden beachten müssen. Die Hin- weise sind durch ein Warndreieck hervorgehoben und je nach Gefährdungsgrad folgendermaßen dargestellt: Gefahr! bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten werden, wenn die entsprechenden Vor- sichtsmaßnahmen nicht getroffen werden. - Seite 5 Falls Sie das Modul mit einer Fremdspannung betreiben, versorgen Sie das System nur mit einer Sicherheitskleinspannung nach IEC/EN 60950-1. Schließen Sie erst den Erdanschluss an, bevor sie die weiteren Ver- bindungen herstellen. Beim Entfernen von Verbindungen entfernen Sie den Erdanschluss zuletzt. Relevant für Nordamerika: Zur Verwendung in Class 2 Circuits.
-
Seite 6: Anforderung An Die Qualifikation Des Personals
Warnung! Stecken Sie niemals spitze Gegenstände (schmale Schrauben- dreher, Drähte oder Ähnliches) in das Innere des Produktes. Es besteht die Gefahr eines elektrischen Schlags. Umgebung Das Gerät darf nur bei der angegebenen maximalen Umgebungslufttem- peratur (Temperatur der umgebenden Luft im Abstand von bis zu 5 cm zum Gerät) und bei der angegebenen relativen Luftfeuchtigkeit betrieben werden. -
Seite 7: Nationale Und Internationale Sicherheitsvorschriften
über die Funkentstörung von Kraftfahrzeugen. Geräte mit Zertifizierung sind mit e1-Typengenehmigungskennzeichen versehen. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Tel.: +49 1805 141538 Das Produkt ist einsetzbar im Wohnbereich (Wohnbereich, Geschäfts-... -
Seite 8: Fcc-Hinweis
Warnung Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnah- men durchzuführen. Voraussetzung für die Einhaltung der EMV-Grenzwerte ist die strikte Ein- haltung der in dieser Beschreibung und Betriebsanleitung angegebenen Aufbaurichtlinien. -
Seite 9: Beschreibung Des Gerätes
Autocrossing Autonegotiation Autopolarity Die LWL-Ports unterstützen: Vollduplex-Betrieb Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kom- munikation über alle Ebenen des Unternehmens hinweg zu führen. Verbin- den Sie Ihre Geräte mit: den Geräten der MICE-Familie den Backbone-Geräten der MACH-Familie dem drahtlosen Übertragungssystem BAT... -
Seite 10: Beschreibung Der Gerätevarianten
dem Sicherheitssystem EAGLE den Produkten für den Kontrollraum LION / MACH 100 Familie Beschreibung der Gerätevarianten Die Geräte unterscheiden sich in der Anzahl der Schnittstellen und dem Me- dientyp zum Anschluss von Segmenten. Die Tabelle unten zeigt für jede Produktvariante die Anzahl und den Typ der Ports. - Seite 11 SPIDER II 8TX, SPIDER II 8TX/1FX EEC, SPIDER II 8TX/2FX EEC, SPIDER II 8TX/1FX-ST EEC SPIDER II 8TX/2FX-ST EEC SPIDER II 8TX EEC SPIDER II 8TX/1FX-SM EEC SPIDER II 8TX/2FX-SM EEC Abb. 1: Übersicht der Gerätevarianten ohne Gigabit-Ports (SPIDER II 8TX...) 1 –...
- Seite 12 SPIDER II Giga 5T/2S EEC SPIDER II Giga 5T EEC Abb. 2: Übersicht der Gerätevarianten mit Gigabit-Ports (SPIDER II GIGA...) 1 – Ports 6 und 7: 2 x SX/LX, SFP-Schacht, 1000 Mbit/s 2 – Ports 1 bis 5: Ports nach 10/100/1000BASE-T(X) (RJ45-Anschlüsse) 3 –...
- Seite 13 Sie ermöglichen den Anschluss und die Fernspeisung z.B. von IP-Telefonen (Voice over IP), Webcams, Sensoren, Print-Servern und WLAN Access- Points über 10BASE-T/100BASE-TX. Die Stromversorgung dieser Endgerä- te erfolgt bei PoE über das Twisted-Pair-Kabel. Der SPIDER II 8TX PoE bietet vier 10BASE-T/100BASE-TX Ports (RJ45- Buchsen) zum Anschluss von Netzsegmenten oder PoE-Endgeräten (PD, Powered Device) aller IEEE 802.3af-Leistungsklassen bis max.
-
Seite 14: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Die Geräte sind für die Praxis in der rauen Industrie-Umgebung entwickelt. Dementsprechend einfach ist die Installation. Das Gerät wird in betriebsbereitem Zustand ausgeliefert. In der Praxis hat sich folgende thematische Reihenfolge bewährt: Auspacken und Prüfen Montage der SFP-Module Verdrahtung des Klemmblockes für die Versorgungsspannung und die Erdung Montage des Gerätes auf die Hutschiene... -
Seite 15: Montage Der Sfp-Module (Falls Vorhanden)
Zur Befestigung eines SFP-Moduls entfernen Sie zunächst die Schutz- kappe über dem Sockel. Schieben Sie das SFP-Modul mit geschlossener Verriegelung in den Sockel, bis es hörbar einrastet. Hinweis: Setzen Sie ausschließlich SFP-Module von Hirschmann ein (siehe auf Seite „Zubehör“). 2.1.3 Verdrahtung des Klemmblockes für die Versorgungs-... -
Seite 16: Montage Des Gerätes Auf Die Hutschiene
2.1.4 Montage des Gerätes auf die Hutschiene Vorsicht! Öffnen Sie das Gehäuse nicht. Hinweis: Die Erdung des Gerätes erfolgt über einen 3-poligen Klemmblock. Hinweis: Die Schirmungsmasse der anschließbaren Twisted Pair-Leitungen ist elektrisch leitend mit dem Erdungsanschluss verbunden. Montieren Sie das Gerät auf einer 35 mm Hutschiene nach DIN EN 60175. -
Seite 17: Abmessungen
2.1.5 Abmessungen 110,8 Abb. 6: Abmessungen des SPIDER II 2.1.6 Montage des Klemmblockes, Inbetriebnahme Warnung! Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes ent- sprechende Versorgungsspannung an. Montieren Sie den Klemmblock für die Versorgungsspannung und den Erdungsanschluss. Mit dem Anlegen der Versorgungsspannung über den Klemmblock nehmen Sie das Gerät in Betrieb. -
Seite 18: 10/100 Mbit/S-Twisted-Pair-Anschluss Poe (Spider Ii 8Tx Poe)
100 Mbit/s halbduplex, 100 Mbit/s vollduplex 10 Mbit/s halbduplex, 10 Mbit/s vollduplex Abbildung Funktion Ein Leitungspaar Ein Leitungspaar 4,5,7,8 nicht belegt Tab. 3: Pinbelegung einer TP/TX-Schnittstelle im MDI-X-Modus, RJ45-Buchse 10/100 Mbit/s-Twisted-Pair-Anschluss PoE (SPIDER II 8TX PoE) Diese Anschlüsse sind als RJ45-Buchsen ausgeführt. 10/100 Mbit/s-TP-PoE-Ports ermöglichen den Anschluss von Endgeräten oder unabhängigen Netzsegmenten nach dem Standard IEEE 802.3 10BASE-T/100BASE-TX und IEEE 802.3af (Power over ETHERNET auf... - Seite 19 10/100/1000 Mbit/s-Twisted-Pair-Anschluss (SPIDER II Giga 5T... EEC) Diese Anschlüsse sind als RJ45-Buchsen ausgeführt. 10/100/1000 Mbit/s-TP-Ports ermöglichen den Anschluss von Endgerä- ten oder unabhängigen Netzsegmenten nach dem Standard IEEE 802.3 10BASE-T/100BASE-TX/1000BASE-T. Diese Ports unterstützen: Autonegotiation Autopolarity Autocrossing 1000 Mbit/s vollduplex 100 Mbit/s halbduplex, 100 Mbit/s vollduplex 10 Mbit/s halbduplex, 10 Mbit/s vollduplex Die Pinbelegung entspricht MDI-X.
-
Seite 20: Anzeigenelemente
1 Gbit/s-LWL-Anschluss (SPIDER II Giga 5T/2S EEC) Diese Ports sind als SFP-Schächte ausgeführt. 1 Gbit/s-LWL-Ports ermöglichen den Anschluss von Endgeräten oder un- abhängigen Netzsegmenten nach dem Standard IEEE 802.3 1000BASE- SX/1000BASE-LX. Diese Ports unterstützen: Autonegotiation Vollduplex-Betrieb Hinweis: Stellen Sie sicher, dass Sie LH-Ports nur mit LH-Ports, SX- Ports nur mit SX-Ports und LX-Ports nur mit LX-Ports verbinden. -
Seite 21: Demontage
Abb. 8: Portstatus-LEDs für LWL-Ports an der oberen Kante der Vorderseite 1 – keine Portstatus-LEDs bei Geräten ohne LWL-Ports 2 – eine Portstatus-LED (LS/DA) bei Geräten mit einem LWL-Port 3 – zwei Portstatus-LEDs (LS/DA) bei Geräten mit zwei LWL-Ports Abb. 9: Portstatus-LEDs an TP-Ports 1 –... -
Seite 22: Demontage Der Sfp-Module
Abb. 10: Demontage von der Hutschiene SPIDER II 8TX PoE Um das Gerät von der Hutschiene zu demontieren, drücken Sie das Gerät nach unten und ziehen es unten von der Hutschiene weg. Abb. 11: Demontage von der Hutschiene 2.3.2 Demontage der SFP-Module Ziehen Sie das Modul an der geöffneten Verriegelung aus dem Sockel heraus. -
Seite 23: Technische Daten
Technische Daten Allgemeine technische Daten Abmessungen SPIDER II 8TX 35 mm x 154 mm x 121 mm B x H x T SPIDER II 8TX EEC inkl. Klemmblock SPIDER II 8TX/1FX EEC SPIDER II 8TX/1FX-SM EEC SPIDER II 8TX/2FX EEC SPIDER II 8TX/2FX-SM EEC SPIDER II Giga 5T EEC SPIDER II Giga 5T/2S EEC... -
Seite 24: Emv Und Festigkeit
EMV und Festigkeit EMV-Störfestigkeit - IEC/EN 61850-3:2002 EMI TYPE-Tests, Test nach: IEC/EN 61000-4-2 Elektrostatische Entladung Kontaktentladung +/- 4 kV Luftentladung +/- 8 kV IEC/EN 61000-4-3 Elektromagnetisches Feld 80 - 2700 MHz 20 V/m IEC/EN 61000-4-4 Schnelle Transienten (Burst) DC Power Line +/- 2 kV (2,5 kHz) Data Line +/- 4 kV (2,5 kHz) -
Seite 25: Leistungsaufnahme/Leistungsabgabe Bei 24 V Dc
Produkt- LWL- Wellen- Faser System- Ausdeh- Faserdaten code länge dämpfung nung M-SFP- -SX/LC... MM 850 nm 50/125 µm 0-7,5 dB 0-550 m 3,0 dB/km, 400 MHz*km -LX/LC... MM 1310 nm 50/125 µm 0-11 dB 0-550 m 1,0 dB/km, 800 MHz*km -SX/LC... -
Seite 26: Zugrundeliegende Normen Und Standards
Tab. 9: Liste der Normen und Standards.Geräte mit Zertifizierung sind mit Zertifizie- rungskennzeichen versehen. Den aktuellen Stand der Zertifizierung Ihres Gerätes entnehmen Sie dem Aufdruck auf dem Gehäuselabel. Zertifizierungen Standard SPIDER II... UL508 (E175531) in Arbeit Tab. 10: Zertifizierungen, aktueller Status siehe www.hirschmann.com SPIDER II Release 04 09/09... - Seite 27 SPIDER II Release 04 09/09...
-
Seite 28: Weitere Unterstützung
Weitere Unterstützung Technische Fragen und Schulungsangebote Bei technischen Fragen wenden Sie sich bitte an den Hirschmann Vertragspartner in Ihrer Nähe oder direkt an Hirschmann. Die Adressen unserer Vertragspartner finden Sie im Internet unter www.hirschmann-ac.com. Darüber hinaus steht Ihnen unsere Hotline zur Verfügung:...
