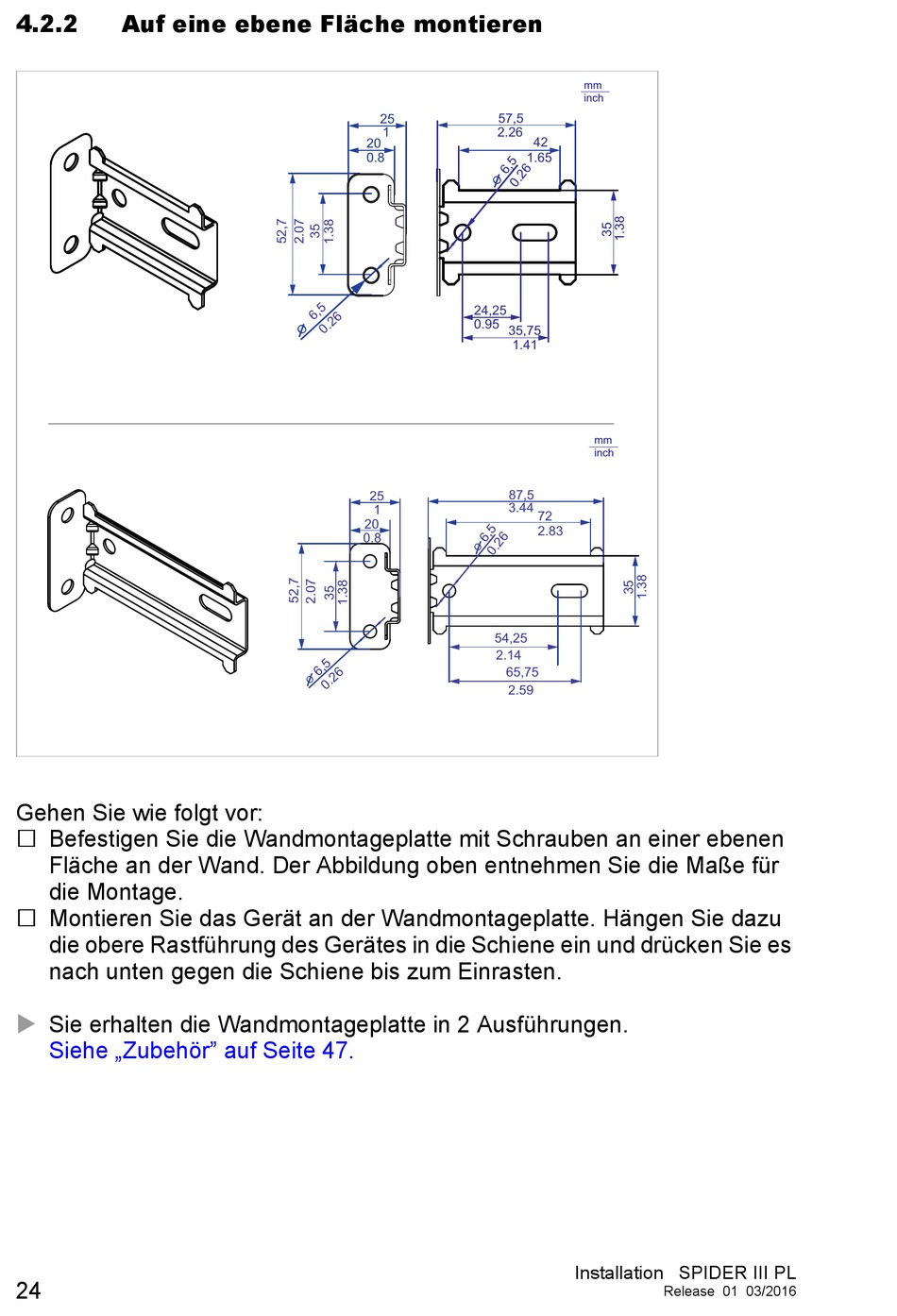

4.2.2
Auf eine ebene Fläche montieren
Gehen Sie wie folgt vor:
Befestigen Sie die Wandmontageplatte mit Schrauben an einer ebenen
Fläche an der Wand. Der Abbildung oben entnehmen Sie die Maße für
die Montage.
Montieren Sie das Gerät an der Wandmontageplatte. Hängen Sie dazu
die obere Rastführung des Gerätes in die Schiene ein und drücken Sie es
nach unten gegen die Schiene bis zum Einrasten.
Sie erhalten die Wandmontageplatte in 2 Ausführungen.
Siehe „Zubehör" auf Seite 47.
24
57,5
25
1
2.26
20
0.8
1.65
24,25
0.95
35,75
1.41
87,5
25
3.44
1
20
0.8
54,25
2.14
65,75
2.59
mm
inch
42
mm
inch
72
2.83
Installation SPIDER III PL
Release 01 03/2016
