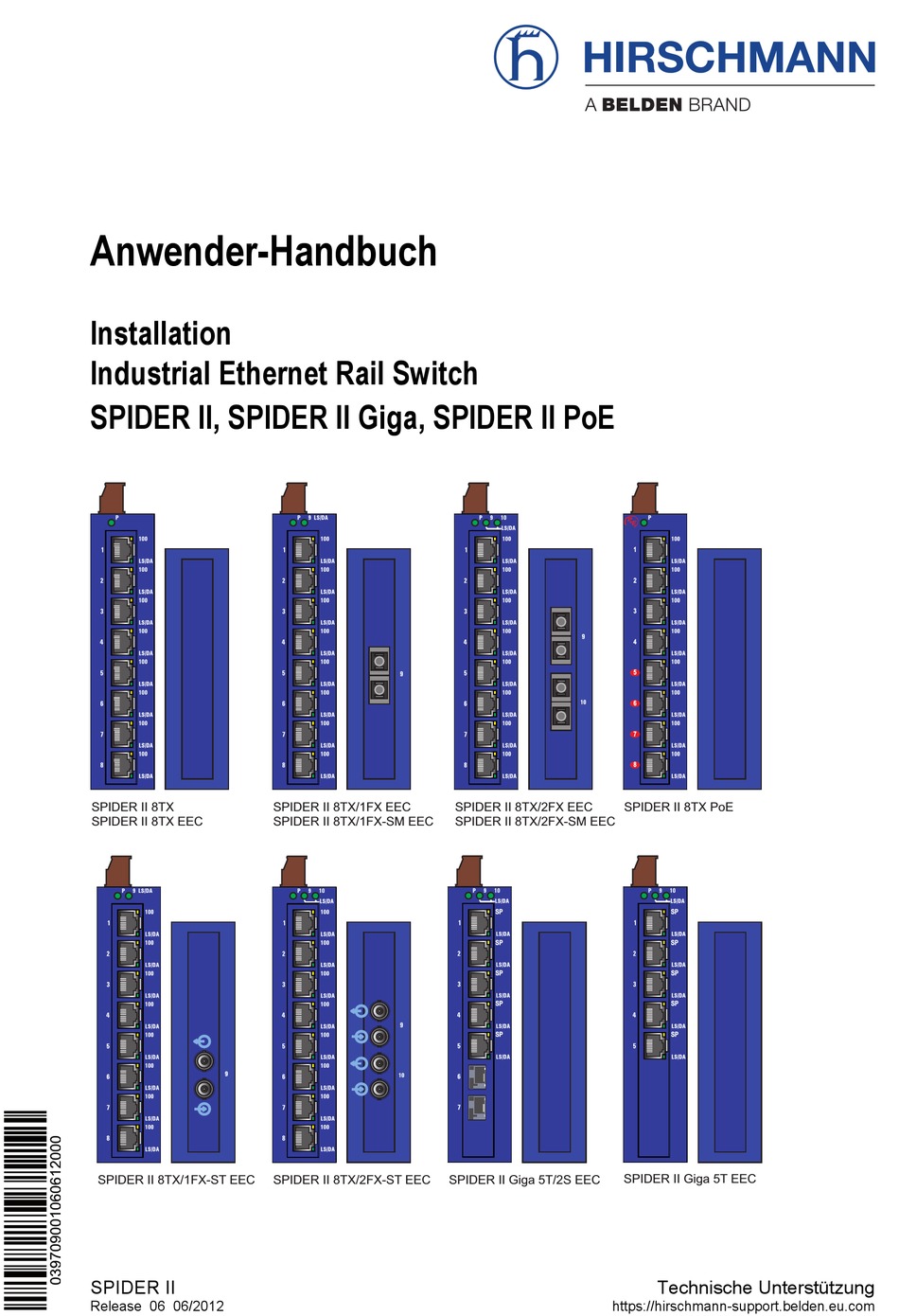

Anwender-Handbuch
Installation
Industrial Ethernet Rail Switch
SPIDER II, SPIDER II Giga, SPIDER II PoE
SPIDER II 8TX
SPIDER II 8TX EEC
SPIDER II 8TX/1FX-ST EEC
SPIDER II
Release 06 06/2012
SPIDER II 8TX/1FX EEC
SPIDER II 8TX/1FX-SM EEC
SPIDER II 8TX/2FX-ST EEC
SPIDER II 8TX/2FX EEC
SPIDER II 8TX/2FX-SM EEC
SP
SP
SP
SP
SP
SPIDER II Giga 5T/2S EEC
https://hirschmann-support.belden.eu.com
P
1
2
3
4
5
6
7
8
SPIDER II 8TX PoE
SP
SP
SP
SP
SP
SPIDER II Giga 5T EEC
Technische Unterstützung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hirschmann SPIDER II 8TX 8
Inhaltszusammenfassung für Hirschmann SPIDER II 8TX 8
- Seite 1 SPIDER II 8TX PoE SPIDER II 8TX EEC SPIDER II 8TX/1FX-SM EEC SPIDER II 8TX/2FX-SM EEC SPIDER II Giga 5T EEC SPIDER II 8TX/1FX-ST EEC SPIDER II 8TX/2FX-ST EEC SPIDER II Giga 5T/2S EEC SPIDER II Technische Unterstützung Release 06 06/2012 https://hirschmann-support.belden.eu.com...
- Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Über dieses Handbuch Legende Beschreibung des Gerätes Beschreibung der Gerätevarianten Montage und Inbetriebnahme Montage des Gerätes 2.1.1 Auspacken und Prüfen 2.1.2 Montage der SFP-Module (optional) 2.1.3 Verdrahtung des Klemmblockes für die Versorgungs- spannung und die Erdung 2.1.4 Montage des Gerätes auf die Hutschiene 2.1.5 Abmessungen 2.1.6 Montage des Klemmblockes, Inbetriebnahme 2.1.7 Anschluss der Datenleitungen... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Wichtige Informationen Beachten Sie: Lesen Sie diese Anweisungen gründlich durch und machen Sie sich mit dem Gerät vertraut, bevor Sie es installieren, in Betrieb nehmen oder warten. Die folgenden Hinweise können an verschiedenen Stellen in dieser Dokumentation enthalten oder auf dem Gerät zu lesen sein. -
Seite 5: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Das Gerät darf nur für die im Katalog und in der technischen Beschrei- bung vorgesehenen Einsatzfälle und nur in Verbindung mit vom Hersteller empfohlenen oder zugelassenen Fremdgeräten und -kompo- nenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhal- tung voraus. - Seite 6 Schirmungsmasse Achten Sie beim Anschließen eines Kabelsegmentes mit kontak- tiertem Schirmungsgeflecht auf mögliche Erdschleifen. Gehäuse VORSICHT ELEKTRISCHER SCHLAG Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes entspre- chende Versorgungsspannung an. Stecken Sie niemals spitze Gegenstände (schmale Schraubendreher, Drähte oder Ähnliches) in das Innere des Produktes.
-
Seite 7: Anforderung An Die Qualifikation Des Personals
Umgebung Betreiben Sie das Gerät nur bei der angegebenen Umgebungslufttempe- ratur (Temperatur der umgebenden Luft im Abstand von bis zu 5 cm zum Gerät) und bei der angegebenen relativen Luftfeuchtigkeit. Wählen Sie den Montageort so, dass die in den Technischen Daten angegebenen klimatischen Grenzwerte eingehalten werden. -
Seite 8: Nationale Und Internationale Sicherheitsvorschriften
Bei Nicht-Beachten der Warnhinweise können deshalb Körperverlet- zungen und/oder Sachschäden auftreten. Nur entsprechend qualifiziertes Personal sollte an diesem Gerät oder in dessen Nähe arbeiten. Dieses Personal muss gründlich mit den Warnungen und Instandhaltungsmaßnahmen gemäß dieser Betriebs- anleitung vertraut sein. ... -
Seite 9: E-Kennzeichnung
Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Deutschland Tel.: +49 1805 141538 Das Produkt ist einsetzbar im Industriebereich. Störfestigkeit: EN 61000-6-2:2005 Störaussendung: EN 55022:2010 Warnung! Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen;... -
Seite 10: Recycling-Hinweis
Es wurde nach entsprechender Prüfung festgestellt, dass dieses Gerät den Anforderungen an ein Digitalgerät der Klasse A gemäß Teil 15 der FCC-Vorschriften entspricht. Diese Anforderungen sind darauf ausgelegt, einen angemessenen Schutz gegen Funkstörungen zu bieten, wenn das Gerät im gewerblichen Bereich eingesetzt wird. -
Seite 11: Über Dieses Handbuch
Über dieses Handbuch Das Dokument „Anwender-Handbuch Installation“ enthält eine Geräte- beschreibung, Sicherheitshinweise, Anzeigebeschreibung und weitere Informationen, die Sie zur Installation des Gerätes benötigen. Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen: Aufzählung Arbeitsschritt Zwischenüberschrift SPIDER II Release 06 06/2012... -
Seite 12: Beschreibung Des Gerätes
Autopolarity Die LWL-Ports unterstützen: Vollduplex-Betrieb Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kommunikation über alle Ebenen des Unternehmens hinweg zu führen. Beschreibung der Gerätevarianten Die Geräte unterscheiden sich in der Anzahl der Schnittstellen und dem Medientyp zum Anschluss von Segmenten. - Seite 13 Die Tabelle unten zeigt für jede Produktvariante die Anzahl und den Typ der Ports. Die Abkürzungen LWL (Lichtwellenleiter) und TP (Twisted Pair) bezeichnen den Medientyp. Die Abkürzungen DSC, ST, SFP und RJ45 bezeichnen den Buchsentyp. Die Abkürzungen MM (Multimode) sowie SM (Singlemode) bezeichnen den Lichtwellenleiter-Typ.
- Seite 14 SPIDER II 8TX, SPIDER II 8TX/1FX EEC, SPIDER II 8TX/2FX EEC, SPIDER II 8TX/1FX-ST EEC SPIDER II 8TX/2FX-ST EEC SPIDER II 8TX EEC SPIDER II 8TX/1FX-SM EEC SPIDER II 8TX/2FX-SM EEC Abb. 1: Übersicht der Gerätevarianten ohne Gigabit-Ports (SPIDER II 8TX...) 1 –...
- Seite 15 SPIDER II Giga 5T/2S EEC SPIDER II Giga 5T EEC Abb. 2: Übersicht der Gerätevarianten mit Gigabit-Ports (SPIDER II GIGA...) 1 – Ports 6 und 7: 2 x SX/LX, SFP-Schacht, 1000 Mbit/s 2 – Ports 1 bis 5: Ports nach 10/100/1000BASE-T(X) (RJ45-Anschlüsse) 3 –...
- Seite 16 SPIDER II 8TX PoE Abb. 3: Übersicht der Gerätevarianten mit PoE (SPIDER II 8TX PoE) 1 – Ports 5 bis 8: Ports nach 10/100BASE-T(X) (RJ45-Anschlüsse) mit PoE (Power over Ethernet, Phantomspeisung) 2 – Ports 1 bis 4: Ports nach 10/100BASE-T(X) (RJ45-Anschlüsse) 3 –...
-
Seite 17: Montage Und Inbetriebnahme
Vor der Befestigung eines SFP-Moduls entfernen Sie zunächst die Schutzkappe über dem Sockel. Schieben Sie das SFP-Modul mit geschlossener Verriegelung in den Sockel, bis es hörbar einrastet. Hinweis: Setzen Sie ausschließlich SFP-Module von Hirschmann ein (siehe Seite 31 „Zubehör“). -
Seite 18: Verdrahtung Des Klemmblockes Für Die Versorgungs- Spannung Und Die Erdung
2.1.3 Verdrahtung des Klemmblockes für die Versorgungs- spannung und die Erdung VORSICHT ELEKTRISCHER SCHLAG Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes entspre- chende Versorgungsspannung an. Die Nichtbeachtung dieser Anweisungen kann zu Körperverletzungen oder Materialschäden führen. Die Erdung und der Anschluss der Versorgungsspannung erfolgen über einen 3-poligen Klemmblock. - Seite 19 Hinweis: Die Erdung des Gerätes erfolgt über einen 3-poligen Klemmblock. Hinweis: Die Schirmungsmasse der anschließbaren Twisted Pair-Leitungen ist elektrisch leitend mit dem Erdungsanschluss verbunden. Montieren Sie das Gerät auf einer 35-mm-Hutschiene nach DIN EN 60175. Hängen Sie die obere Rastführung des Gerätes in die Hutschiene ein und drücken Sie es nach unten gegen die Hutschiene bis zum Einrasten.
-
Seite 20: Abmessungen
2.1.5 Abmessungen 110,8 Abb. 6: Abmessungen des SPIDER II 2.1.6 Montage des Klemmblockes, Inbetriebnahme VORSICHT ELEKTRISCHER SCHLAG Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes entspre- chende Versorgungsspannung an. Die Nichtbeachtung dieser Anweisungen kann zu Körperverletzungen oder Materialschäden führen. Montieren Sie den Klemmblock für die Versorgungsspannung und den Erdungsanschluss. -
Seite 21: Anschluss Der Datenleitungen
2.1.7 Anschluss der Datenleitungen An den Ports des Gerätes können Sie über Twisted-Pair-Kabel oder LWL- Kabel Endgeräte oder weitere Segmente anschließen. Montieren Sie die Datenleitungen entsprechend Ihren Anforderungen. 10/100-Mbit/s-Twisted-Pair-Anschluss Diese Anschlüsse sind als RJ45-Buchsen ausgeführt. 10/100 Mbit/s-TP-Ports ermöglichen den Anschluss von Endgeräten oder unabhängigen Netzsegmenten nach dem Standard IEEE 802.3 10BASE- T/100BASE-TX. - Seite 22 Abbildung Daten Eingang der PoE-Spannung Leitungspaar 1+ V− Leitungspaar 1− V− Leitungspaar 2+ V− Leitungspaar 2− V− 4,5,7,8 nicht belegt Tab. 5: Pinbelegung einer TP/TX-Schnittstelle, RJ45-Buchse. Eingang der PoE- Spannung über die signalführenden Adernpaare (Phantomspeisung). 10/100/1000 Mbit/s-Twisted-Pair-Anschluss (SPIDER II Giga 5T... EEC) Diese Anschlüsse sind als RJ45-Buchsen ausgeführt.
-
Seite 23: Anzeigeelemente
100 Mbit/s-LWL-Ports ermöglichen den Anschluss von Endgeräten oder unabhängigen Netzsegmenten nach dem Standard IEEE 802.3 100BASE-FX. Diese Ports unterstützen: Vollduplex-Betrieb Hinweis: Stellen Sie sicher, dass Sie SM-Ports nur mit SM-Ports und MM-Ports nur mit MM-Ports verbinden. 1 Gbit/s-LWL-Anschluss (SPIDER II Giga 5T/2S EEC) ... -
Seite 24: Portstatus
2.2.2 Portstatus Die grünen und gelben LEDs an den einzelnen TP-Ports zeigen portbezo- gene Informationen an. Abb. 8: Portstatus-LEDs für LWL-Ports an der oberen Kante der Vorderseite 1 – keine Portstatus-LEDs bei Geräten ohne LWL-Ports 2 – eine Portstatus-LED (LS/DA) bei Geräten mit einem LWL-Port 3 –... -
Seite 25: Wartung
Wartung Beim Design dieses Gerätes konnte Hirschmann weitestgehend auf den Einsatz von Verschleißteilen verzichten. Die dem Verschleiß unterlie- genden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktlebenszeit überdauern. Betreiben Sie dieses Gerät innerhalb der Spezifikationen (siehe „Technische... -
Seite 26: Demontage Der Sfp-Module
SPIDER II 8TX PoE Um das Gerät von der Hutschiene zu demontieren, drücken Sie das Gerät nach unten und ziehen es unten von der Hutschiene weg. Abb. 11: Demontage von der Hutschiene 2.4.2 Demontage der SFP-Module Ziehen Sie das Modul an der geöffneten Verriegelung aus dem Sockel heraus. -
Seite 27: Technische Daten
Technische Daten Allgemeine technische Daten Abmessungen SPIDER II 8TX 35 mm x 154 mm x 121 mm B × H × T SPIDER II 8TX EEC inkl. Klemmblock SPIDER II 8TX/1FX EEC SPIDER II 8TX/1FX-SM EEC SPIDER II 8TX/2FX EEC SPIDER II 8TX/2FX-SM EEC SPIDER II Giga 5T EEC SPIDER II Giga 5T/2S EEC... -
Seite 28: Emv Und Festigkeit
EMV und Festigkeit EMV-Störfestigkeit - IEC/EN 61000-6-2:2005 EMI TYPE-Tests, Test nach: IEC/EN 61000-4-2 Elektrostatische Entladung Kontaktentladung ± 4 kV Luftentladung ± 8 kV IEC/EN 61000-4-3 Elektromagnetisches Feld 80 MHz ... 2700 MHz 20 V/m IEC/EN 61000-4-4 Schnelle Transienten (Burst) DC Power Line ±... -
Seite 29: Netzausdehnung
Netzausdehnung Hinweis: Die bei den Transceivern jeweils angegebenen Leitungslängen gelten bei den jeweiligen Faserdaten (Faserdämpfung und BLP/ Dispersion). TP-Port Länge eines Twisted-Pair-Segmentes max. 100 m (bei cat5e-Kabel) Tab. 7: TP-Port 10BASE-T / 100BASE-TX / 1000BASE-T Produktcode Wellen- Faser System- Beispiel Faser- BLP/... -
Seite 30: Leistungsaufnahme/Leistungsabgabe Bei 24 V Dc
Produkt- Wellen- Wellen- Faser System- Beispiel Faser- Dispersion code länge länge dämp- für LWL- dämpfung M-SFP- fung Leitungs- BIDI... länge Type A SM 1310 nm 1550 nm 9/125 µm 0-11 dB 0-20 km 0,4 dB/km 3,5 ps/(nm·km) LX/LC Type B SM 1550 nm 1310 nm 9/125 µm 0-11 dB 0-20 km 0,25 dB/km 19 ps/(nm·km) LX/LC... -
Seite 31: Bestellnummern
Bestellnummern Gerät Bestellnummer Rail Switch SPIDER II 8 TX 943 957-001 Rail Switch SPIDER II 8 TX EEC 943 958-001 Rail Switch SPIDER II 8 TX/1FX EEC 943 958-111 Rail Switch SPIDER II 8 TX/2FX EEC 943 958-211 Rail Switch SPIDER II 8 TX/1FX-SM EEC 943 958-131 Rail Switch SPIDER II 8 TX/2FX-SM EEC 943 958-231... -
Seite 32: Zugrundeliegende Normen Und Standards
Liste der Normen und Standards Ein Gerät besitzt ausschließlich dann eine Zertifizierung nach einem bestimmten Standard, wenn das Zertifizierungskennzeichen auf dem Gehäuse steht. Schiffszertifizierungen mit Ausnahme von Germanischer Lloyd jedoch stehen ausschließlich in den Produktinformationen unter www.hirschmann.com. SPIDER II Release 06 06/2012... -
Seite 33: Weitere Unterstützung
Weitere Unterstützung Technische Fragen Bei technischen Fragen wenden Sie sich bitte an den Hirschmann- Vertragspartner in Ihrer Nähe oder direkt an Hirschmann. Die Adressen unserer Vertragspartner finden Sie im Internet unter http://www.hirschmann.com Unser Support steht Ihnen zur Verfügung unter https://hirschmann-support.belden.eu.com...
