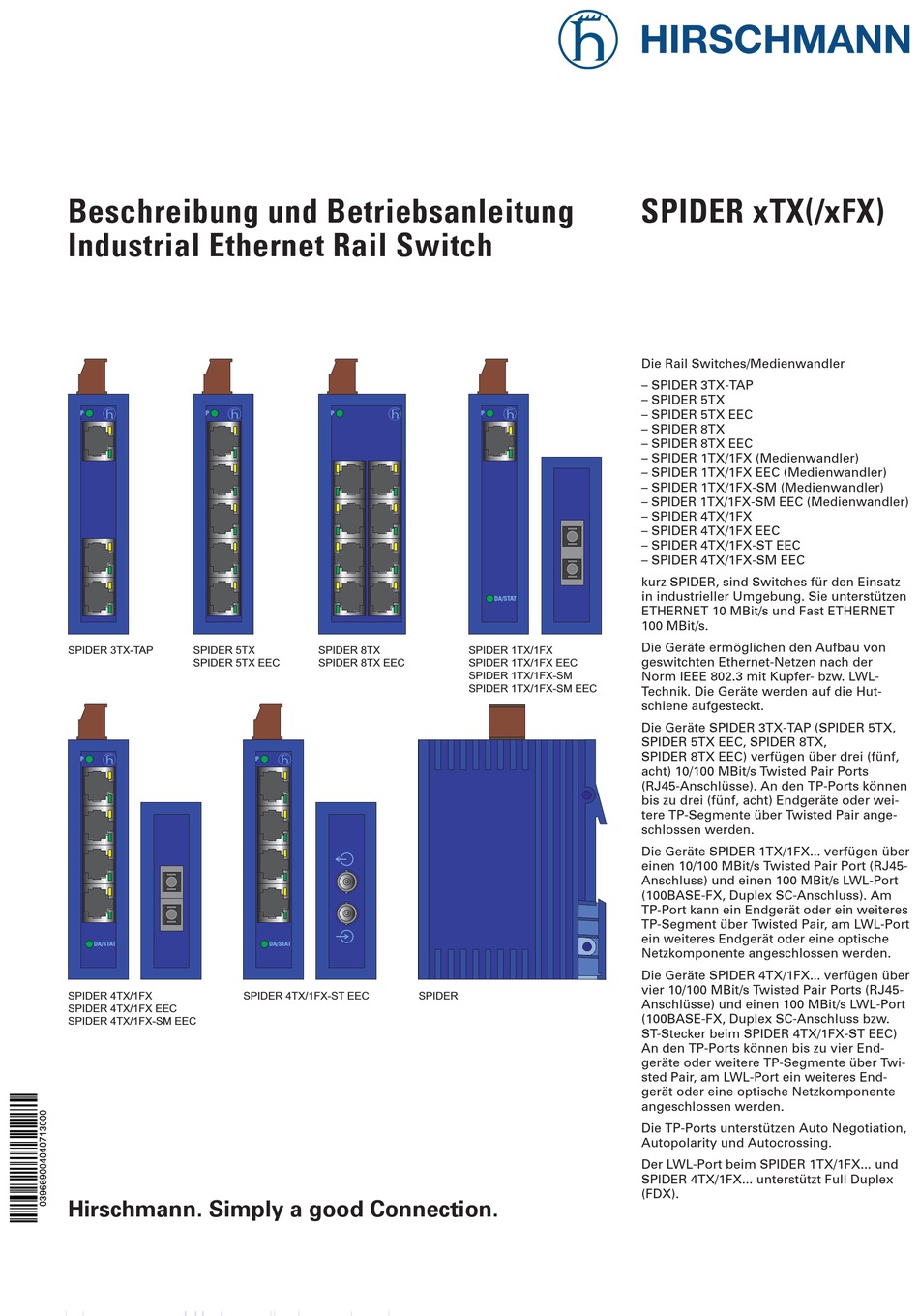

Beschreibung und Betriebsanleitung
Industrial Ethernet Rail Switch
x
x
P
P
SPIDER 3TX-TAP
SPIDER 5TX
SPIDER 5TX EEC
x
P
DA/STAT
SPIDER 4TX/1FX
SPIDER 4TX/1FX EEC
SPIDER 4TX/1FX-SM EEC
Hirschmann. Simply a good Connection.
x
P
SPIDER 8TX
SPIDER 8TX EEC
x
P
DA/STAT
SPIDER 4TX/1FX-ST EEC
x
P
DA/STAT
SPIDER 1TX/1FX
SPIDER 1TX/1FX EEC
SPIDER 1TX/1FX-SM
SPIDER 1TX/1FX-SM EEC
SPIDER
SPIDER xTX(/xFX)
Die Rail Switches/Medienwandler
– SPIDER 3TX-TAP
– SPIDER 5TX
– SPIDER 5TX EEC
– SPIDER 8TX
– SPIDER 8TX EEC
– SPIDER 1TX/1FX (Medienwandler)
– SPIDER 1TX/1FX EEC (Medienwandler)
– SPIDER 1TX/1FX-SM (Medienwandler)
– SPIDER 1TX/1FX-SM EEC (Medienwandler)
– SPIDER 4TX/1FX
– SPIDER 4TX/1FX EEC
– SPIDER 4TX/1FX-ST EEC
– SPIDER 4TX/1FX-SM EEC
kurz SPIDER, sind Switches für den Einsatz
in industrieller Umgebung. Sie unterstützen
ETHERNET 10 MBit/s und Fast ETHERNET
100 MBit/s.
Die Geräte ermöglichen den Aufbau von
geswitchten Ethernet-Netzen nach der
Norm IEEE 802.3 mit Kupfer- bzw. LWL-
Technik. Die Geräte werden auf die Hut-
schiene aufgesteckt.

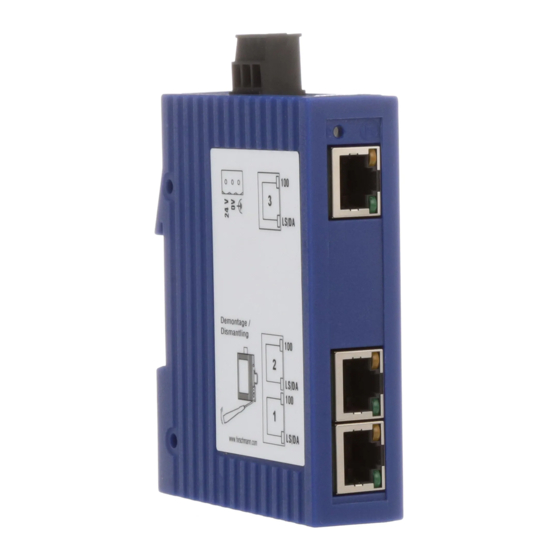

Die Geräte SPIDER 3TX-TAP (SPIDER 5TX,
SPIDER 5TX EEC, SPIDER 8TX,
SPIDER 8TX EEC) verfügen über drei (fünf,
acht) 10/100 MBit/s Twisted Pair Ports
(RJ45-Anschlüsse). An den TP-Ports können
bis zu drei (fünf, acht) Endgeräte oder wei-
tere TP-Segmente über Twisted Pair ange-
schlossen werden.
Die Geräte SPIDER 1TX/1FX... verfügen über
einen 10/100 MBit/s Twisted Pair Port (RJ45-
Anschluss) und einen 100 MBit/s LWL-Port
(100BASE-FX, Duplex SC-Anschluss). Am
TP-Port kann ein Endgerät oder ein weiteres
TP-Segment über Twisted Pair, am LWL-Port
ein weiteres Endgerät oder eine optische
Netzkomponente angeschlossen werden.
Die Geräte SPIDER 4TX/1FX... verfügen über
vier 10/100 MBit/s Twisted Pair Ports (RJ45-
Anschlüsse) und einen 100 MBit/s LWL-Port
(100BASE-FX, Duplex SC-Anschluss bzw.
ST-Stecker beim SPIDER 4TX/1FX-ST EEC)
An den TP-Ports können bis zu vier End-
geräte oder weitere TP-Segmente über Twi-
sted Pair, am LWL-Port ein weiteres End-
gerät oder eine optische Netzkomponente
angeschlossen werden.
Die TP-Ports unterstützen Auto Negotiation,
Autopolarity und Autocrossing.
Der LWL-Port beim SPIDER 1TX/1FX... und
SPIDER 4TX/1FX... unterstützt Full Duplex
(FDX).
Werbung
Verwandte Anleitungen für Hirschmann SPIDER 3TX-TAP
Inhaltszusammenfassung für Hirschmann SPIDER 3TX-TAP
- Seite 1 Norm IEEE 802.3 mit Kupfer- bzw. LWL- SPIDER 1TX/1FX-SM EEC Technik. Die Geräte werden auf die Hut- schiene aufgesteckt. Die Geräte SPIDER 3TX-TAP (SPIDER 5TX, SPIDER 5TX EEC, SPIDER 8TX, SPIDER 8TX EEC) verfügen über drei (fünf, acht) 10/100 MBit/s Twisted Pair Ports (RJ45-Anschlüsse).
- Seite 2 Entsprechend dürfen an die kunft über den Hirschmann-Vertragspartner des Produktes! Es besteht die Versorgungsspannungsanschlüsse in Ihrer Nähe oder direkt bei Hirschmann Gefahr eines elektrischen Schlags. nur SELV-Spannungskreise mit den (Adresse siehe im Abschnitt „Hinweis zur Hinweis: Betreiben Sie das Gerät aus- Beschränkungen für Stromquellen...
- Seite 3 Richtlinien für die zuständigen Nehmen Sie nur unbeschädigte Behörden zur Verfügung gehalten Teile in Betrieb! bei: Verwenden Sie die Geräte nur wie in der Hirschmann vorliegenden „Beschreibung und Betriebs- Automation and Control GmbH anleitung“ vorgesehen. Stuttgarter Straße 45-51 D-72654 Neckartenzlingen...
- Seite 4 Abb. 1: Übersicht Schnittstellen und Anzeigeelemente SPIDER...
- Seite 5 (cross-over) oder ungekreuztes – Ein Port (Port 2, SPIDER 1TX/1FX...) Gültige Datenpakete leitet ein SPIDER wei- Kabel verwenden. – Drei Ports (Port 1 bis 3, SPIDER 3TX-TAP) ter. – Vier Ports (Port 2 bis 5, SPIDER 4TX/1FX...) Multiadress-Fähigkeit – Fünf Ports (Port 1 bis 5, SPIDER 5TX, Ein SPIDER lernt alle Quelladressen je Port.
-
Seite 6: Montage
Industrial Twisted Pair-Leitungen ist elek- An den 10/100 Mbit/s Ports können beim trisch leitend mit dem Erdungsanschluss – SPIDER 3TX-TAP bis zu drei verbunden. – SPIDER 5TX, SPIDER 5TX EEC bis zu fünf – SPIDER 8TX, SPIDER 8TX EEC bis zu acht –... - Seite 7 SPIDER 1TX/1FX... 120 g SPIDER 4TX/1FX... Umgebungstemperatur Umgebende Luft 0 ºC bis + 60 ºC SPIDER 3TX-TAP, SPIDER 5TX, SPIDER 8TX SPIDER 1TX/1FX, SPIDER 1TX/1FX-SM SPIDER 4TX/1FX Umgebende Luft -40 ºC bis + 70 ºC SPIDER 4TX/1FX EEC, SPIDER 4TX/1FX-ST EEC,...
- Seite 8 8 x gelbe LEDs 10/100 – Datenrate Lieferumfang Rail Switch SPIDER inkl. Klemmblock für die Versorgungsspannung Beschreibung und Betriebsanleitung Bestellnummer Rail Switch SPIDER 3TX-TAP 943 899-001 Rail Switch SPIDER 5TX 943 824-002 Rail Switch SPIDER 5TX EEC 943 824-102 Rail Switch SPIDER 8TX...
