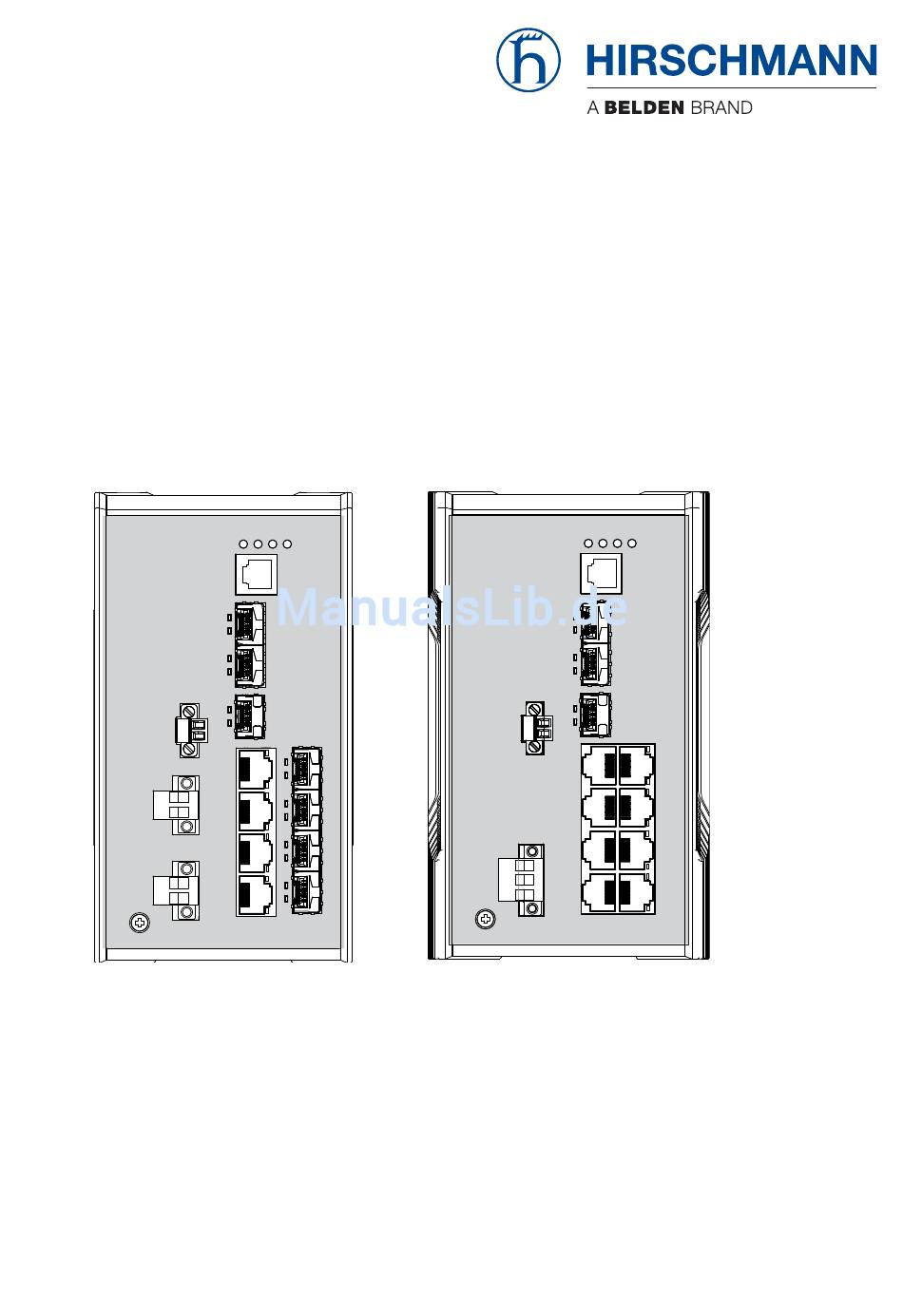

- Seite 1 Anwender-Handbuch Installation Industrial Ethernet Rail Switch Power RSP 20/25/30/35 Installation RSP 20/25/30/35 Technische Unterstützung Release 15 12/2017 https://hirschmann-support.belden.eu.com...
- Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
-
Seite 3: Inhaltsverzeichnis
1.5.5 Pinbelegungen Anzeigeelemente 1.6.1 Gerätestatus 1.6.2 Port-Status Management-Schnittstellen 1.7.1 V.24-Schnittstelle (externes Management) 1.7.2 SD-Karten-Schnittstelle Meldekontakt Installation Paketinhalt prüfen SD-Karte einsetzen (optional) Gerät montieren und erden 2.3.1 Auf die Hutschiene montieren 2.3.2 Erden SFP-Transceiver montieren (optional) Installation RSP 20/25/30/35 Release 15 12/2017... - Seite 4 Upgrade der Software Überwachung der Umgebungslufttemperatur Wartung, Service Demontage Gerät demontieren SFP-Transceiver demontieren (optional) Technische Daten Allgemeine technische Daten Leistungsaufnahme/Leistungsabgabe Maßzeichnungen EMV und Festigkeit Netzausdehnung Lieferumfang, Bestellnummern und Zubehör Zugrundeliegende technische Normen Weitere Unterstützung Installation RSP 20/25/30/35 Release 15 12/2017...
-
Seite 5: Sicherheitshinweise
Nehmen Sie ausschließlich unbeschädigte Teile in Betrieb. Das Gerät beinhaltet keine Servicebauteile. Bei Funktionsstörungen oder Beschädigungen schalten Sie die Versorgungsspannung ab und senden das Gerät zur Überprüfung an Hirschmann. Bestimmungsgemäßer Gebrauch Verwenden Sie das Produkt ausschließlich für die Anwendungsfälle, welche die Hirschmann-Produktinformationen einschließlich dieses... -
Seite 6: Anforderungen An Den Installationsort
Gefahren, um das Risiko für sich und andere Personen zu ver- ringern. Das qualifizierte Personal bildet sich regelmäßig weiter. Nationale und internationale Sicherheitsvorschriften Achten Sie auf die Übereinstimmung der elektrischen Installation mit lokalen oder nationalen Sicherheitsvorschriften. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 7: Voraussetzungen Für Das Anschließen Elektrischer Leiter
Die geschaltete Spannung ist durch eine Strombegrenzung oder eine Sicherung begrenzt. Beachten Sie die elektrischen Grenzwerte für den Meldekontakt. Siehe „Allgemeine technische Daten” auf Seite 51. Tab. 2: Allgemeine Voraussetzungen für das Anschließen des Meldekontaktes Installation RSP 20/25/30/35 Release 15 12/2017... - Seite 8 Der Minusleiter liegt auf Erdpotential. Andern- falls befindet sich auch im Minusleiter eine Sicherung. Zu den Eigenschaften dieser Sicherung: Siehe „Allgemeine technische Daten” auf Seite 51. Tab. 3: Voraussetzungen für das Anschließen der Versorgungsspannung Installation RSP 20/25/30/35 Release 15 12/2017...
- Seite 9 Zu den Eigenschaften dieser Sicherung: Siehe „Allgemeine technische Daten” auf Seite 51. Der Leiterquerschnitt des Spannungsversorgungskabels am Versor- gungsspannungseingang beträgt mindestens 0,75 mm² (Nordame- rika: AWG18). Tab. 3: Voraussetzungen für das Anschließen der Versorgungsspannung Installation RSP 20/25/30/35 Release 15 12/2017...
-
Seite 10: Versorgungsspannung
Verbinden Sie zuerst den Schutzleiter, bevor Sie die Leiter für die Ver- sorgungsspannung anschließen. Für Versorgungsspannung mit Merkmalswert CC und TT: Zur redundanten Spannungsversorgung verwenden Sie ausschließ- lich Spannungsquellen, deren Minuspol geerdet ist. Das Verwenden von anderen Spannungsquellen kann zu Materialschäden führen. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 11: Atex-Richtlinie 2014/34/Eu - Besondere Vorschriften Für Den Sicheren Betrieb
Verhindern Sie mit geeigneten Schutzmaßnahmen, dass transiente Störspannungen an Spannungseingängen den Wert von 119 V über- schreitet. Verbinden und trennen Sie Steckverbinder ausschließlich im span- nungsfreien Zustand. Der USB-Port darf nicht beschaltet sein. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 12: Relevant Für Den Einsatz In Explosionsgefährdeten Bereichen (Hazardous Locations, Class I, Division 2)
à moins que l'emplacement soit connu pour ne con- tenir aucune concentration de gaz inflammable. Avertissement - Risque d'explosion - La substitution de tout composant peut rendre ce matériel incompatible pour une utilisation en classe I, division 2. Installation RSP 20/25/30/35 Release 15 12/2017... - Seite 13 Für den Einsatz in explosionsgefährdeten Bereichen Class I Division 2, Groups A, B, C, D: Ausschließlich für die Gerätemodelle RSP 20/25/30/35 zugelassen, die gesondert gekennzeichnet sind mit der Aufschrift „FOR USE IN HAZARDOUS LOCATIONS“. Nicht zündfähige Feldverdrahtungen müssen nach National Electrical Code (NEC), NFPA 70, Paragraph 501, sowie CEC, Annex J, Anhang J18 erfolgen.
- Seite 14 0 °C bis +60 °C für Temperaturtyp „S“ Ta: 40 °C bis +70 °C für Temperaturtyp „T“ oder „E“ (Siehe Temperaturcode der Typenbezeichnung am Gerät.) Kontrollzeichnung für RSP-Geräte entsprechend Class I Division 2 Hazardous Locations Rev.: 0 Dokumentnr.: 000189237DNR Seite 2/2 Installation RSP 20/25/30/35 Release 15 12/2017...
-
Seite 15: Iecex - Zertifizierungsschema Für Explosionsfähige Atmosphären
Verhindern Sie mit geeigneten Schutzmaßnahmen, dass transiente Störspannungen an Spannungseingängen den Wert von 119 V über- schreiten. Verbinden und trennen Sie Steckverbinder ausschließlich im span- nungsfreien Zustand. Der USB-Port darf nicht beschaltet sein. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 16: Ce-Kennzeichnung
über die Bereitstellung elektrischer Betriebsmittel zur Verwen- dung innerhalb bestimmter Spannungsgrenzen auf dem Markt. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Deutschland Das Produkt ist einsetzbar im Industriebereich. -
Seite 17: Fcc-Hinweis
Funkstörungen verursachen; der Benutzer ist in diesem Fall verpflichtet, Funkstörungen auf seine Kosten zu beseitigen. Recycling-Hinweis Dieses Gerät ist nach seiner Verwendung entsprechend den aktuellen Entsorgungsvorschriften Ihres Landkreises, Landes und Staates als Elek- tronikschrott einer geordneten Entsorgung zuzuführen. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 18: Über Dieses Handbuch
Sicherheitshinweise, Anzeigebeschreibung und weitere Informationen, die Sie zur Installation des Gerätes benötigen, bevor Sie mit der Konfiguration des Gerätes beginnen. Folgende Handbücher sind als PDF-Dateien zum Download im Internet auf den Hirschmann-Produktseiten (www.hirschmann.com) verfügbar: Anwender-Handbuch Installation Anwender-Handbuch Grundkonfiguration ... -
Seite 19: Legende
Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen: Aufzählung Arbeitsschritt Zwischenüberschrift Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 20: Beschreibung
Beschreibung Allgemeine Beschreibung Die RSP 20/25/30/35-Geräte sind konzipiert für die speziellen Anforderun- gen der industriellen Automatisierung. Sie erfüllen die relevanten Indust- riestandards, bieten eine sehr hohe Betriebssicherheit auch unter extremen Bedingungen, langjährige Verfügbarkeit und Flexibilität. Sie haben die Auswahl zwischen einer Vielzahl von Varianten. Sie haben die Möglichkeit, sich Ihr Gerät nach unterschiedlichen Kriterien individuell... -
Seite 21: Gerätename Und Produktcode
Die Geräte bieten Ihnen einen großen Funktionsumfang, über den Sie die Handbücher zu der Betriebssoftware informieren. Sie finden diese Handbü- cher als PDF-Dateien zum Download im Internet auf den Hirschmann-Pro- duktseiten (www.hirschmann.com). Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kom- munikation über alle Ebenen des Unternehmens hinweg zu führen. - Seite 22 Entry (ohne Konfiguration) ration 25 ... 26 Software-Level HiOS Layer 2 Standard HiOS Layer 2 Advanced HiOS Layer 3 Standard 27 ... 31 Software-Version 02.0. Software-Version 02.0 XX.X. aktuelle Software-Version Tab. 4: Gerätename und Produktcode Installation RSP 20/25/30/35 Release 15 12/2017...
- Seite 23 Anwendungsfall Zulassungen und Eigener- Merkmalswert klärungen Standard-Anwen- ATEX, Zone 2/IECEx dungen ISA-12.12.01 – Class I, Div. 2 EN 61131-2 UL 508 Substation- IEC 61850-3 Anwendungen IEEE 1613 Marineanwendun- Bahnanwendun- EN 50121-4 gen (Gleisbereich) Tab. 5: Zuordnung: Anwendungsfälle, Zulassungen und Eigenerklärungen, Merkmalswerte...
-

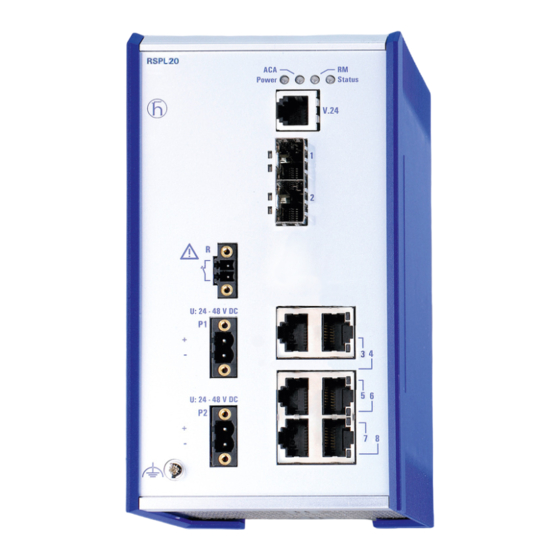

Seite 24: Geräteansichten
Versorgungsspannung 1 Spannungseingang Merkmalswert: 3-poliger Klemmblock Versorgungsspannung 2 Spannungseingänge für redundante Merkmalswert: Spannungsversorgung 3-poliger Klemmblock Versorgungsspannung 2 Spannungseingänge für redundante Merkmalswert: Spannungsversorgung 2-poliger Klemmblock Anschluss für den Meldekontakt Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 25: Rückansicht
1.3.2 Rückansicht Steckplatz für SD-Karte Rändelschraube Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 26: Spannungsversorgung
Klemmblöcke zur Verfügung. Weitere Informationen: Siehe „Versorgungsspannung Merkmalswert CC” auf Seite 41. 1.4.4 Versorgungsspannung Merkmalswert TT Zur redundanten Spannungsversorgung des Gerätes stehen zwei 2-polige Klemmblöcke zur Verfügung. Weitere Informationen: Siehe „Versorgungsspannung Merkmalswert TT” auf Seite 42. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 27: Ethernet-Ports
1.5.3 100-Mbit/s-LWL-Port Dieser Port ist als SFP-Schacht ausgeführt. Der 100-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkomponenten entsprechend der Norm IEEE 802.3 100BASE-FX anzuschließen. Dieser Port unterstützt: 100 Mbit/s halbduplex, 100 Mbit/s vollduplex Lieferzustand: Vollduplex Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 28: 100/1000-Mbit/S-Lwl-Port (Optional)
BI_DB+ Negative V RX− BI_DB− Negative V BI_DA+ Positive V — BI_DD+ Positive V — BI_DD− Positive V TX− BI_DA− Positive V — BI_DC+ Negative V — BI_DC− Negative V a. Phantomspeisung b. Spare-Pair-Speisung Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 29: Anzeigeelemente
Gerät ist betriebsbereit Merkmale sind konfigurierbar leuchtet Gerät ist außer Funktion blinkt 1 × pro Die beim Gerätestart verwendeten Boot- Periode Parameter weichen von den gespeicher- ten Boot-Parametern ab. Starten Sie das Gerät erneut. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 30: Port-Status
Gerät erkennt einen nicht unterstützten SFP-Transceiver oder eine nicht unter- stützte Datenrate blitzt Gerät sendet und/oder empfängt Daten blinkt 1 × pro Periode Gerät erkennt mindestens eine unautori- sierte MAC-Adresse (Port Security Violation) Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 31: Management-Schnittstellen
Über die Position am Gerät informiert Sie „Rückansicht” auf Seite Auf der Vorderseite des Gerätes befindet sich eine LED-Anzeige, die Sie über den Status der Schnittstelle informiert. Setzen Sie ausschließlich SD-Karten von Hirschmann ein. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 32: Meldekontakt
Im Falle eines Ereignisses öffnet das Gerät den Relaiskontakt und unterbricht den Ruhestromkreis. Welche Ereignisse einen Kontakt schalten, hängt von der Einstellung im Management ab. Ferner können Sie den Meldekontakt über das Management manuell schal- ten und somit externe Geräte steuern. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 33: Installation
Deaktivieren Sie den Schreibschutz an der SD-Karte, indem Sie den Schreibschutzschieber in Richtung Kartenmitte schieben. Schieben Sie die SD-Karte mit der abgeschrägten Ecke nach oben in den Steckplatz. Ziehen Sie die Rändelschraube handfest an, um die SD-Karte zu sichern. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 34: Gerät Montieren Und Erden
Installieren Sie dieses Gerät ausschließlich in einem Schaltschrank oder in einer Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhal- tungspersonal Zugang hat. Das Nichtbeachten dieser Anweisung kann zu Tod, schwerer Körper- verletzung oder Materialschäden führen. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 35: Auf Die Hutschiene Montieren
Drücken Sie das Gerät nach unten und gegen die Hutschiene. Rasten Sie das Gerät ein. Anmerkung: Der Gesamtschirm eines angeschlossenen, geschirmten Twisted-Pair-Kabels ist elektrisch leitend mit dem Erdanschluss an der Frontblende verbunden. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 36: Erden
Die Geräte-Varianten mit Versorgungsspannung Merkmalswert TT verfügen über einen Anschluss für Funktionserde. Erden Sie das Gerät über die Erdungsschraube. SFP-Transceiver montieren (optional) Verwenden Sie ausschließlich SFP-Transceiver von Hirschmann, die sich für dieses Gerät eignen. Siehe „Zubehör” auf Seite 61. Gehen Sie wie folgt vor: ... -
Seite 37: Klemmblöcke Verdrahten
60 V DC ... 250 V DC −/N Minuspol der Versorgungsspan- Spannungsbereich DC inklu- nung sive maximaler Toleranzen Schutzleiter 48 V DC ... 320 V DC Tab. 6: Versorgungsspannung Merkmalswert K9: Typ und Größe der Versor- gungsspannung, Pinbelegung Installation RSP 20/25/30/35 Release 15 12/2017... - Seite 38 Verbinden Sie den Schutzleiter entsprechend der Pinbelegung am Gerät mit der Klemme. Verbinden Sie die Leiter entsprechend der Pinbelegung am Gerät mit den Klemmen. Befestigen Sie die verbundenen Leiter, indem Sie die Schrauben der Klemmen anziehen. Installation RSP 20/25/30/35 Release 15 12/2017...
-
Seite 39: Versorgungsspannung Merkmalswert Kk
50 Hz ... 60 Hz Schutzleiter Spannungsbereich AC inklu- sive maximaler Toleranzen 88 V AC ... 265 V AC, 47 Hz ... 63 Hz Tab. 7: Versorgungsspannung Merkmalswert KK: Typ und Größe der Versor- gungsspannung, Pinbelegung Installation RSP 20/25/30/35 Release 15 12/2017... - Seite 40 Das vorgeschriebene Anzugsdrehmoment entnehmen Sie dem Kapitel: „Allgemeine technische Daten” auf Seite 51 Bei nicht redundanter Zuführung der Versorgungsspannung meldet das Gerät den Wegfall einer Versorgungsspannung. Sie können diese Meldung umgehen, indem Sie die Konfiguration im Management ändern. Installation RSP 20/25/30/35 Release 15 12/2017...
-
Seite 41: Versorgungsspannung Merkmalswert Cc
„Allgemeine technische Daten” auf Seite 51 Bei nicht redundanter Zuführung der Versorgungsspannung meldet das Gerät den Wegfall einer Versorgungsspannung. Sie können diese Meldung umgehen, indem Sie die Versorgungsspannung über beide Eingänge zufüh- ren oder die Konfiguration im Management ändern. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 42: Versorgungsspannung Merkmalswert Tt
„Allgemeine technische Daten” auf Seite 51 Bei nicht redundanter Zuführung der Versorgungsspannung meldet das Gerät den Wegfall einer Versorgungsspannung. Sie können diese Meldung umgehen, indem Sie die Versorgungsspannung über beide Eingänge zufüh- ren oder die Konfiguration im Management ändern. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 43: Meldekontakt
Relevant für Nordamerika: Das vorgeschriebene Anzugsdrehmoment entnehmen Sie dem Kapitel: „Allgemeine technische Daten” auf Seite 51 Gehen Sie wie folgt vor: Montieren Sie die Klemmblöcke durch Verschrauben. Schalten Sie die Versorgungsspannung ein. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 44: Datenkabel Anschließen
Spannungsversorgungskabel und Datenkabel im Winkel von 90° kreu- zen. Verwenden Sie SF/UTP-Kabel nach ISO/IEC 11801:2002. Schließen Sie die Datenkabel entsprechend Ihren Anforderungen an. Beschriftungsfeld ausfüllen Das Beschriftungsfeld für die IP-Adresse unterstützt Sie, Ihr Gerät zu identi- fizieren. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 45: Grundeinstellungen Vornehmen
(ausschließlich Leserecht) admin, password: private (Lese- und Schreibrecht) V.24-Datenrate: 9600 Baud Ethernet-Ports: Link-Status wird nicht ausgewertet (Meldekontakt) Optische Ports: Vollduplex TP-Ports: Autonegotiation RSTP (Rapid Spanning Tree) aktiviert Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 46: Upgrade Der Software
Upgrade der Software Die Upgrade-Möglichkeiten für Ihr RSP 20/25/30/35-Gerät hängen ab vom Software-Level des Gerätes. Siehe „Gerätename und Produktcode” auf Seite 21. Anmerkung: Ab der Software-Version 04.0 steht Ihnen mit „HiOS“ ein gemeinsames Software-Image für die Software-Level 2A und 3S zur Verfügung. -
Seite 47: Überwachung Der Umgebungslufttemperatur
Die im CLI und GUI angezeigte Temperatur ist die Geräte-Innentemperatur. Sie ist höher als die Umgebungslufttemperatur. Die in den technischen Daten genannte maximale Geräte-Innentemperatur ist ein Richtwert, der Ihnen ein mögliches Überschreiten der maximalen Umgebungslufttempera- tur anzeigt. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 48: Wartung, Service
Wartung, Service Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Ein- satz von Verschleißteilen verzichtet. Die dem Verschleiß unterliegenden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktle- benszeit überdauern. Betreiben Sie dieses Gerät entsprechend den Spe- zifikationen. -
Seite 49: Demontage
Ziehen Sie die Klemmblöcke ab. Trennen Sie die Erdung. Um das Gerät von der Hutschiene zu demontieren, drücken Sie das Gerät nach unten und ziehen es unten von der Hutschiene weg. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 50: Sfp-Transceiver Demontieren (Optional)
SFP-Transceiver demontieren (optional) Gehen Sie wie folgt vor: Ziehen Sie den SFP-Transceiver an der geöffneten Verriegelung aus dem Schacht. Verschließen Sie den SFP-Transceiver mit der Schutzkappe. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 51: Technische Daten
Technische Daten Allgemeine technische Daten Abmessungen RSP 20/25/30/35 Siehe „Maßzeichnungen” auf Seite 55. B × H × T Gewicht RSP 20/25/30/35-..TT-S..ca. 1,2 kg RSP 20/25/30/35-..TT-T..ca. 1,5 kg RSP 20/25/30/35-..TT-E..RSP 20/25/30/35-..ZT-S..ca. 1,3 kg RSP 20/25/30/35-..ZT-T..ca. 1,6 kg RSP 20/25/30/35-..ZT-E.. - Seite 52 Merkmalswert S (Standard): 86 °C Geräte mit Betriebstemperatur Merkmalswert E und T (Extended): 91 °C Luftfeuchtigkeit 5 % ... 95 % (nicht kondensierend) Luftdruck min. 700 hPa (+3000 m) max. 1060 hPa (−400 m) Installation RSP 20/25/30/35 Release 15 12/2017...
- Seite 53 Reduzierung der maximal zulässigen Umgebungslufttemperatur unter bestimmten Voraus- setzungen b. Temperatur der umgebenden Luft im Abstand von 5 cm zum Gerät c. Hirschmann empfiehlt, SFP-Transceiver mit der Erweiterung „EEC“ zu verwenden. d. Verwenden Sie ausschließlich SFP-Transceiver mit der Erweiterung „EEC“, ansonsten gilt der Standardtemperaturbereich.
-
Seite 54: Leistungsaufnahme/Leistungsabgabe
Versorgungsspannung Merkmalswert CC, K9 oder KK 19 W 65 Btu (IT)/h Versorgungsspannung Merkmalswert TT 21 W 72 Btu (IT)/h RSP35-08033O6ZT... Versorgungsspannung Merkmalswert CC, K9 oder KK 22 W 75 Btu (IT)/h Versorgungsspannung Merkmalswert TT 24 W 82 Btu (IT)/h Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 55: Maßzeichnungen
Merkmalswert S. Zum Merkmalswert vergleiche „Gerätename und Pro- duktcode” auf Seite 114,7 6,55 4.52 inch 0.26 2.76 98,29 3.87 Abb. 8: Abmessungen der Gerätevarianten mit Betriebstemperatur Merkmalswert E und T. Zum Merkmalswert vergleiche „Gerätename und Produktcode” auf Seite Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 56: Emv Und Festigkeit
EMV und Festigkeit Entnehmen Sie die Zulassungen und Eigenerklärungen, die im Detail auf Ihr Gerät zutreffen, einer separaten Übersicht. Siehe Tabelle 5 auf Seite 23. Festigkeit Standard-Anwendungen Substation-Anwendungen IEC 60068-2-6, Test Fc Vibration — 2 Hz ... 9 Hz mit 3 mm Amplitude 5 Hz ... - Seite 57 EMV-Störfestigkeit Standard-Anwendungen Substation-Anwendungen elektrostatische Entladung EN 61000-4-2 Kontaktentladung ±4 kV ±8 kV IEEE C37.90.3 EN 61000-4-2 Luftentladung ±8 kV ± 15 kV IEEE C37.90.3 elektromagnetisches Feld EN 61000-4-3 80 MHz ... 3000 MHz 10 V/m 10 V/m IEEE 1613 80 MHz ... 1000 MHz —...
-
Seite 58: Netzausdehnung
EMV-Störfestigkeit Standard-Anwendungen Substation-Anwendungen gedämpfte Schwingung – Datenleitung EN 61000-4-12 line/ground — 2,5 kV IEEE C37.90.1 EN 61000-4-12 line/line — 1 kV impulsförmige Magnetfelder EN 61000-4-9 — 300 A/m Netzausdehnung Anmerkung: Die bei den Transceivern jeweils angegebenen Leitungslängen gelten bei den jeweiligen Faserdaten (Faserdämpfung und BLP/Dispersion). - Seite 59 Produktcode Mode Wellenlänge Faser Systemdämp- Beispiel für LWL- Faserdämpfung /Dispersion M-SFP-... fung Leitungslänge -LH+/LC 1550 nm 9/125 µm 15 dB ... 30 dB 71 km ... 108 km 0,25 dB/km 19 ps/(nm×km) -LH+/LC 1550 nm 9/125 µm 15 dB ... 30 dB 71 km ...
- Seite 60 Produktcode Mode Wellenlänge Faser Systemdämp- Beispiel für LWL- Faserdämpfung BLP/Dispersion M-FAST-SFP-... fung Leitungslänge -MM/LC... 1310 nm 50/125 µm 0 dB ... 8 dB 0 km ... 5 km 1,0 dB/km 800 MHz×km -MM/LC... 1310 nm 62,5/125 µm 0 dB ... 11 dB 0 km ...
-
Seite 61: Lieferumfang, Bestellnummern Und Zubehör
2-poliger Klemmblock für Versorgungsspannung (50 Stück) 2-poliger Klemmblock für Meldekontakt (50 Stück) 943 845-010 Power Cord (Spannungsversorgungskabel) 942 000-001 Schutzkappe für RJ45-Buchsen (50 Stück) 943 936-001 Schutzkappe für SFP-Schacht (25 Stück) 943 942-001 Gigabit-Ethernet-SFP-Transceiver Bestellnummer M-SFP-TX/RJ45 943 977-001 Installation RSP 20/25/30/35 Release 15 12/2017... - Seite 62 M-SFP-LH+/LC EEC 942 119-001 SFP-GIG-LX/LC 942 196-001 SFP-GIG-LX/LC EEC 942 196-002 a. Weitere Informationen zu den Zertifizierungen finden Sie im Internet auf den Hirschmann- Produktseiten (www.hirschmann.com). Bidirektionale Gigabit-Ethernet-SFP-Transceiver Bestellnummer M-SFP-BIDI Type A LX/LC EEC 943 974-001 M-SFP-BIDI Type B LX/LC EEC...
- Seite 63 M-FAST SFP-LH/LC EEC 943 948-001 SFP-FAST-MM/LC 942 194-001 SFP-FAST-MM/LC EEC 942 194-002 SFP-FAST-SM/LC 942 195-001 SFP-FAST-SM/LC EEC 942 195-002 a. Weitere Informationen zu den Zertifizierungen finden Sie im Internet auf den Hirschmann- Produktseiten (www.hirschmann.com). Installation RSP 20/25/30/35 Release 15 12/2017...
-
Seite 64: Zugrundeliegende Technische Normen
Liste der technischen Normen Ein Gerät besitzt ausschließlich dann eine Zulassung nach einer bestimmten technischen Norm, wenn das Zulassungskennzeichen auf dem Gerätege- häuse steht. Das Gerät erfüllt die genannten technischen Normen im Allgemeinen in der aktuellen Fassung. Installation RSP 20/25/30/35 Release 15 12/2017... -
Seite 65: Weitere Unterstützung
Der Support reicht von der Inbetriebnahme über den Bereitschaftsservice bis zu Wartungskonzepten. Mit dem Hirschmann Competence Center entscheiden Sie sich in jedem Fall gegen jeglichen Kompromiss. Das kundenindividuelle Angebot lässt Ihnen die Wahl, welche Komponenten Sie in Anspruch nehmen.
