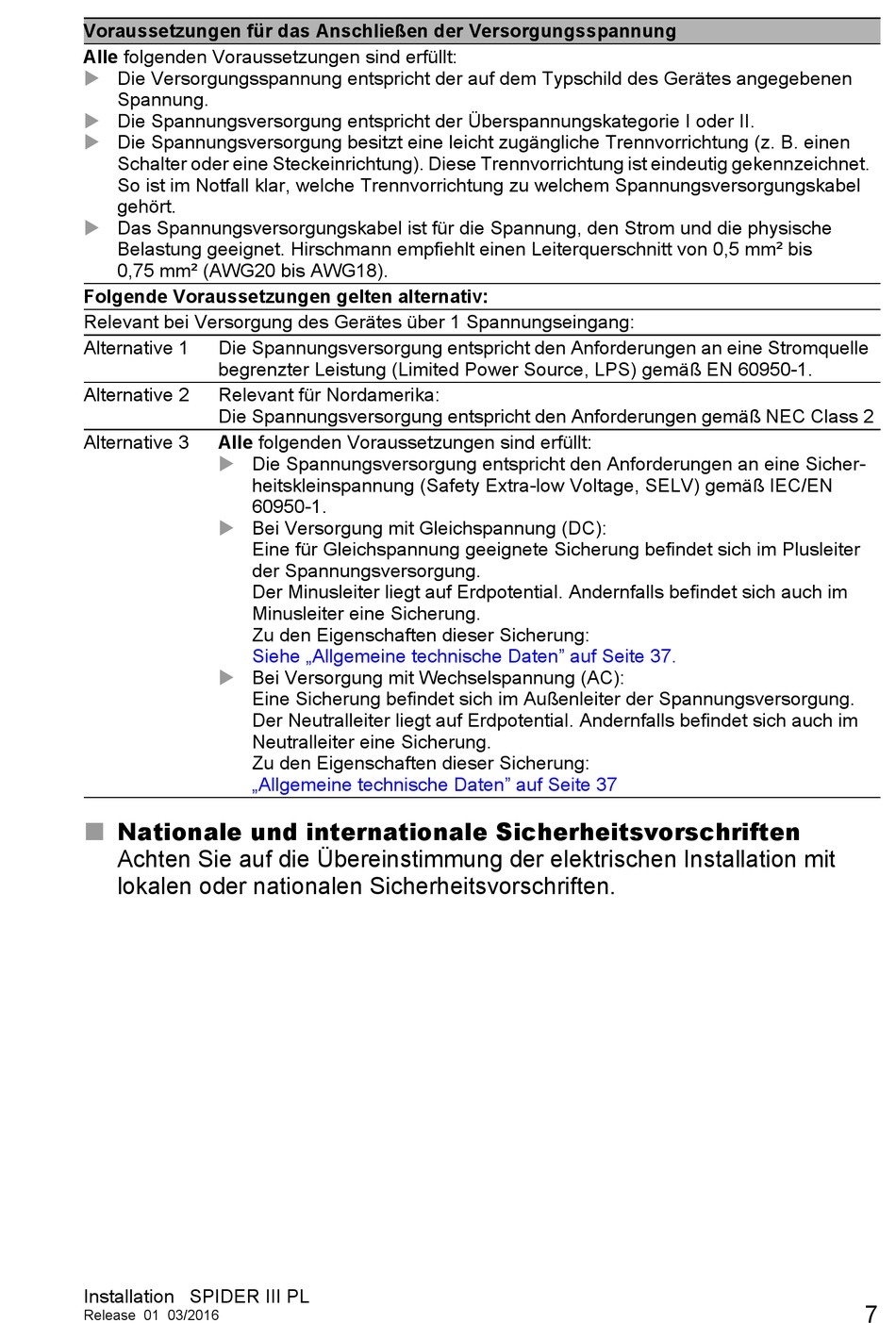

Voraussetzungen für das Anschließen der Versorgungsspannung
Alle folgenden Voraussetzungen sind erfüllt:
Die Versorgungsspannung entspricht der auf dem Typschild des Gerätes angegebenen
Spannung.
Die Spannungsversorgung entspricht der Überspannungskategorie I oder II.
Die Spannungsversorgung besitzt eine leicht zugängliche Trennvorrichtung (z. B. einen
Schalter oder eine Steckeinrichtung). Diese Trennvorrichtung ist eindeutig gekennzeichnet.
So ist im Notfall klar, welche Trennvorrichtung zu welchem Spannungsversorgungskabel
gehört.
Das Spannungsversorgungskabel ist für die Spannung, den Strom und die physische
Belastung geeignet. Hirschmann empfiehlt einen Leiterquerschnitt von 0,5 mm² bis
0,75 mm² (AWG20 bis AWG18).
Folgende Voraussetzungen gelten alternativ:
Relevant bei Versorgung des Gerätes über 1 Spannungseingang:
Alternative 1
Die Spannungsversorgung entspricht den Anforderungen an eine Stromquelle
begrenzter Leistung (Limited Power Source, LPS) gemäß EN 60950-1.
Alternative 2
Relevant für Nordamerika:
Die Spannungsversorgung entspricht den Anforderungen gemäß NEC Class 2
Alternative 3
Alle folgenden Voraussetzungen sind erfüllt:
Die Spannungsversorgung entspricht den Anforderungen an eine Sicher-
heitskleinspannung (Safety Extra-low Voltage, SELV) gemäß IEC/EN
60950-1.
Bei Versorgung mit Gleichspannung (DC):
Eine für Gleichspannung geeignete Sicherung befindet sich im Plusleiter
der Spannungsversorgung.
Der Minusleiter liegt auf Erdpotential. Andernfalls befindet sich auch im
Minusleiter eine Sicherung.
Zu den Eigenschaften dieser Sicherung:
Siehe „Allgemeine technische Daten" auf Seite 37.
Bei Versorgung mit Wechselspannung (AC):
Eine Sicherung befindet sich im Außenleiter der Spannungsversorgung.
Der Neutralleiter liegt auf Erdpotential. Andernfalls befindet sich auch im
Neutralleiter eine Sicherung.
Zu den Eigenschaften dieser Sicherung:
„Allgemeine technische Daten" auf Seite 37
Nationale und internationale Sicherheitsvorschriften
Achten Sie auf die Übereinstimmung der elektrischen Installation mit
lokalen oder nationalen Sicherheitsvorschriften.
Installation SPIDER III PL
Release 01 03/2016
7
