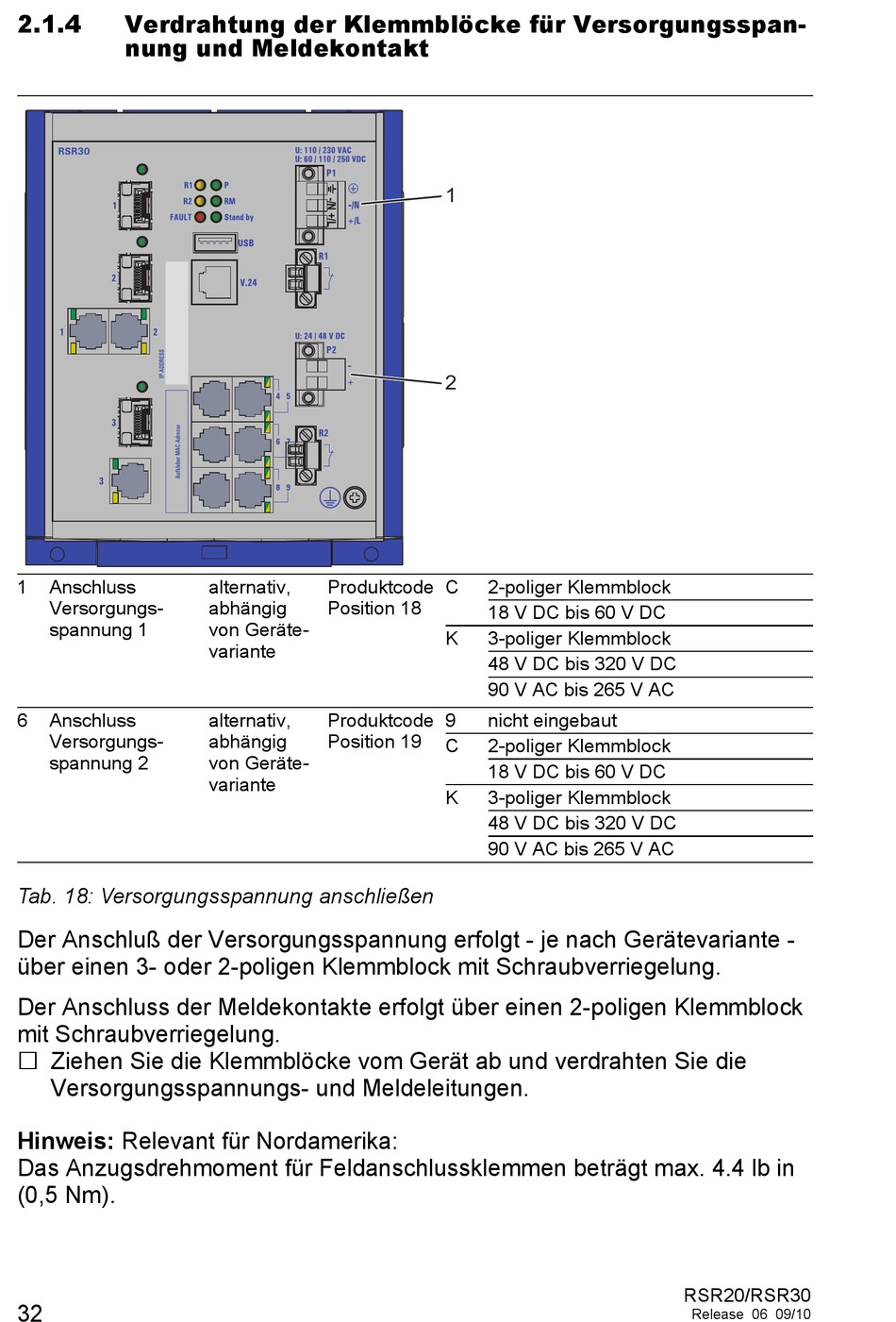

2.1.4
Verdrahtung der Klemmblöcke für Versorgungsspan-
nung und Meldekontakt
1
Anschluss
Versorgungs-
spannung 1
6
Anschluss
Versorgungs-
spannung 2
Tab. 18: Versorgungsspannung anschließen
Der Anschluß der Versorgungsspannung erfolgt - je nach Gerätevariante -
über einen 3- oder 2-poligen Klemmblock mit Schraubverriegelung.
Der Anschluss der Meldekontakte erfolgt über einen 2-poligen Klemmblock
mit Schraubverriegelung.
Ziehen Sie die Klemmblöcke vom Gerät ab und verdrahten Sie die
Versorgungsspannungs- und Meldeleitungen.
Hinweis: Relevant für Nordamerika:
Das Anzugsdrehmoment für Feldanschlussklemmen beträgt max. 4.4 lb in
(0,5 Nm).
32
4
5
6
7
8
9
alternativ,
Produktcode
abhängig
Position 18
von Geräte-
variante
alternativ,
Produktcode
abhängig
Position 19
von Geräte-
variante
1
2
C
2-poliger Klemmblock
18 V DC bis 60 V DC
K
3-poliger Klemmblock
48 V DC bis 320 V DC
90 V AC bis 265 V AC
9
nicht eingebaut
C
2-poliger Klemmblock
18 V DC bis 60 V DC
K
3-poliger Klemmblock
48 V DC bis 320 V DC
90 V AC bis 265 V AC
RSR20/RSR30
Release 06 09/10
