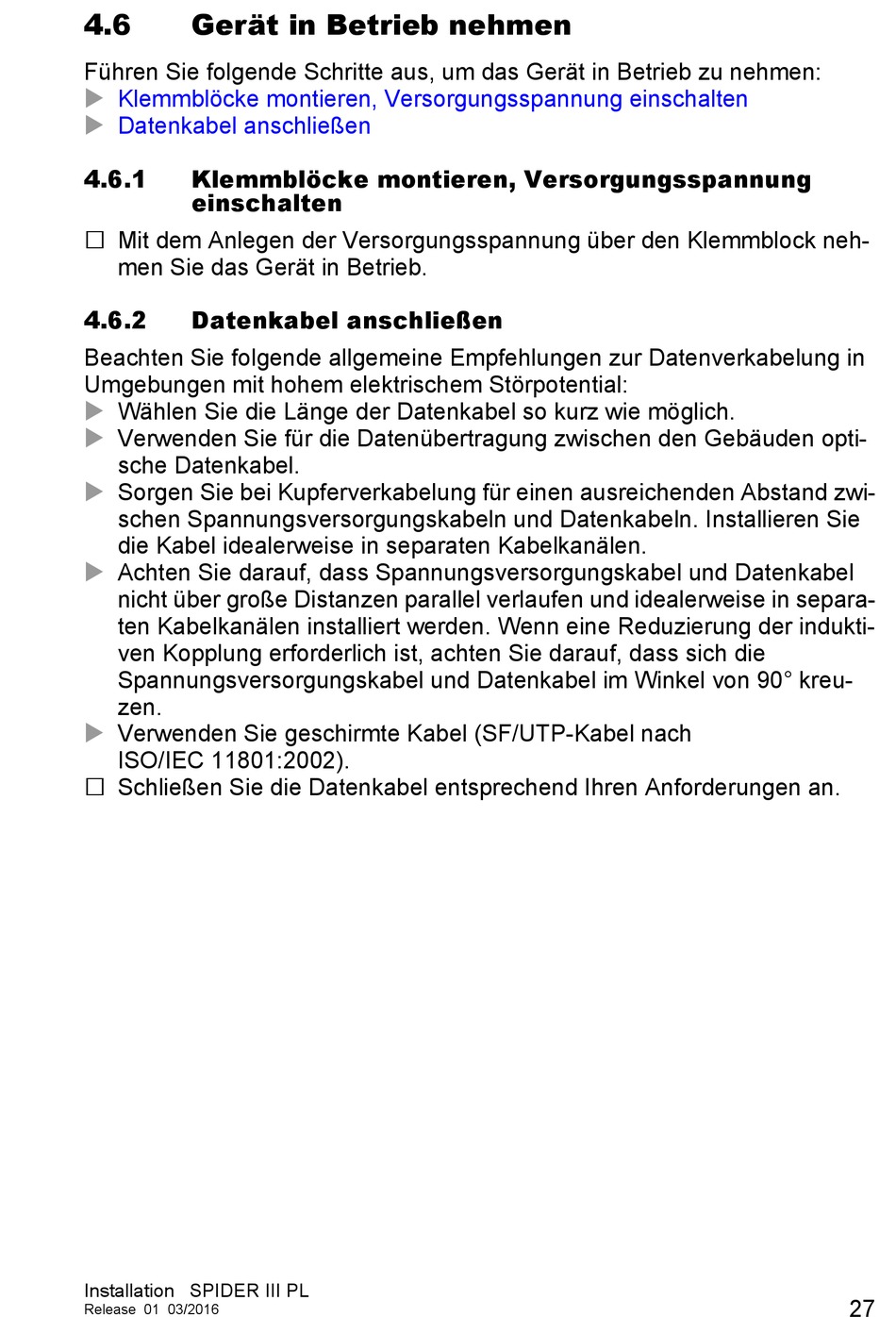

4.6
Gerät in Betrieb nehmen
Führen Sie folgende Schritte aus, um das Gerät in Betrieb zu nehmen:
Klemmblöcke montieren, Versorgungsspannung einschalten
Datenkabel anschließen
4.6.1
Klemmblöcke montieren, Versorgungsspannung
einschalten
Mit dem Anlegen der Versorgungsspannung über den Klemmblock neh-
men Sie das Gerät in Betrieb.
4.6.2
Datenkabel anschließen
Beachten Sie folgende allgemeine Empfehlungen zur Datenverkabelung in
Umgebungen mit hohem elektrischem Störpotential:
Wählen Sie die Länge der Datenkabel so kurz wie möglich.
Verwenden Sie für die Datenübertragung zwischen den Gebäuden opti-
sche Datenkabel.
Sorgen Sie bei Kupferverkabelung für einen ausreichenden Abstand zwi-
schen Spannungsversorgungskabeln und Datenkabeln. Installieren Sie
die Kabel idealerweise in separaten Kabelkanälen.
Achten Sie darauf, dass Spannungsversorgungskabel und Datenkabel
nicht über große Distanzen parallel verlaufen und idealerweise in separa-
ten Kabelkanälen installiert werden. Wenn eine Reduzierung der indukti-
ven Kopplung erforderlich ist, achten Sie darauf, dass sich die
Spannungsversorgungskabel und Datenkabel im Winkel von 90° kreu-
zen.
Verwenden Sie geschirmte Kabel (SF/UTP-Kabel nach
ISO/IEC 11801:2002).
Schließen Sie die Datenkabel entsprechend Ihren Anforderungen an.
Installation SPIDER III PL
Release 01 03/2016
27
