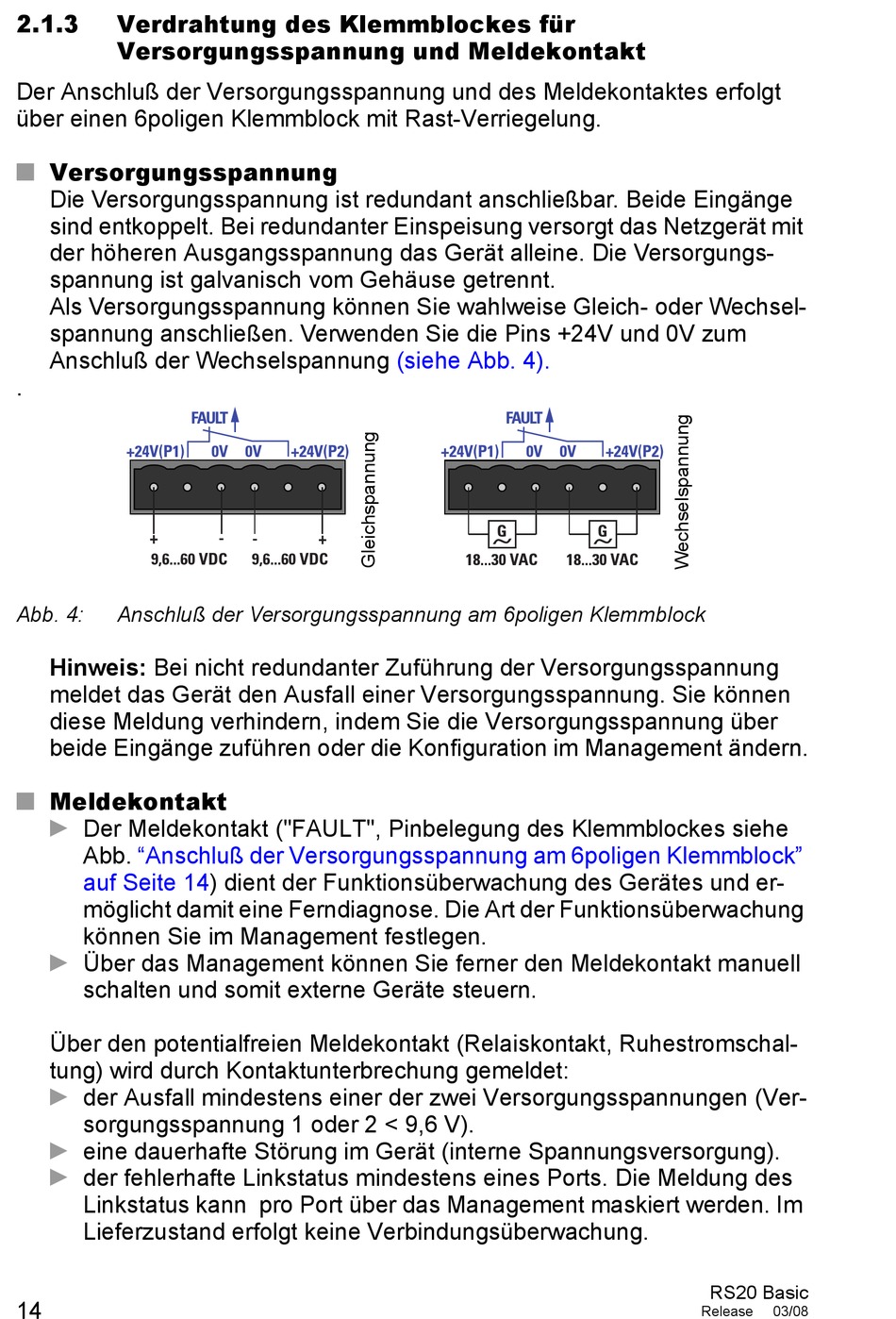

2.1.3
Verdrahtung des Klemmblockes für
Versorgungsspannung und Meldekontakt
Der Anschluß der Versorgungsspannung und des Meldekontaktes erfolgt
über einen 6poligen Klemmblock mit Rast-Verriegelung.
Versorgungsspannung
U
Die Versorgungsspannung ist redundant anschließbar. Beide Eingänge
sind entkoppelt. Bei redundanter Einspeisung versorgt das Netzgerät mit
der höheren Ausgangsspannung das Gerät alleine. Die Versorgungs-
spannung ist galvanisch vom Gehäuse getrennt.
Als Versorgungsspannung können Sie wahlweise Gleich- oder Wechsel-
spannung anschließen. Verwenden Sie die Pins +24V und 0V zum
Anschluß der Wechselspannung
.
+24V(P1)
+
9,6...60 VDC
Abb. 4:
Anschluß der Versorgungsspannung am 6poligen Klemmblock
Hinweis: Bei nicht redundanter Zuführung der Versorgungsspannung
meldet das Gerät den Ausfall einer Versorgungsspannung. Sie können
diese Meldung verhindern, indem Sie die Versorgungsspannung über
beide Eingänge zuführen oder die Konfiguration im Management ändern.
Meldekontakt
U
D
Der Meldekontakt ("FAULT", Pinbelegung des Klemmblockes siehe
Abb.
"Anschluß der Versorgungsspannung am 6poligen Klemmblock"
auf Seite
14) dient der Funktionsüberwachung des Gerätes und er-
möglicht damit eine Ferndiagnose. Die Art der Funktionsüberwachung
können Sie im Management festlegen.
D
Über das Management können Sie ferner den Meldekontakt manuell
schalten und somit externe Geräte steuern.
Über den potentialfreien Meldekontakt (Relaiskontakt, Ruhestromschal-
tung) wird durch Kontaktunterbrechung gemeldet:
D
der Ausfall mindestens einer der zwei Versorgungsspannungen (Ver-
sorgungsspannung 1 oder 2 < 9,6 V).
D
eine dauerhafte Störung im Gerät (interne Spannungsversorgung).
D
der fehlerhafte Linkstatus mindestens eines Ports. Die Meldung des
Linkstatus kann pro Port über das Management maskiert werden. Im
Lieferzustand erfolgt keine Verbindungsüberwachung.
14
FAULT
0V 0V
+24V(P2)
-
-
+
9,6...60 VDC
(siehe Abb. 4).
FAULT
+24V(P1)
0V 0V
G
18...30 VAC
+24V(P2)
G
18...30 VAC
RS20 Basic
Release
03/08
