2

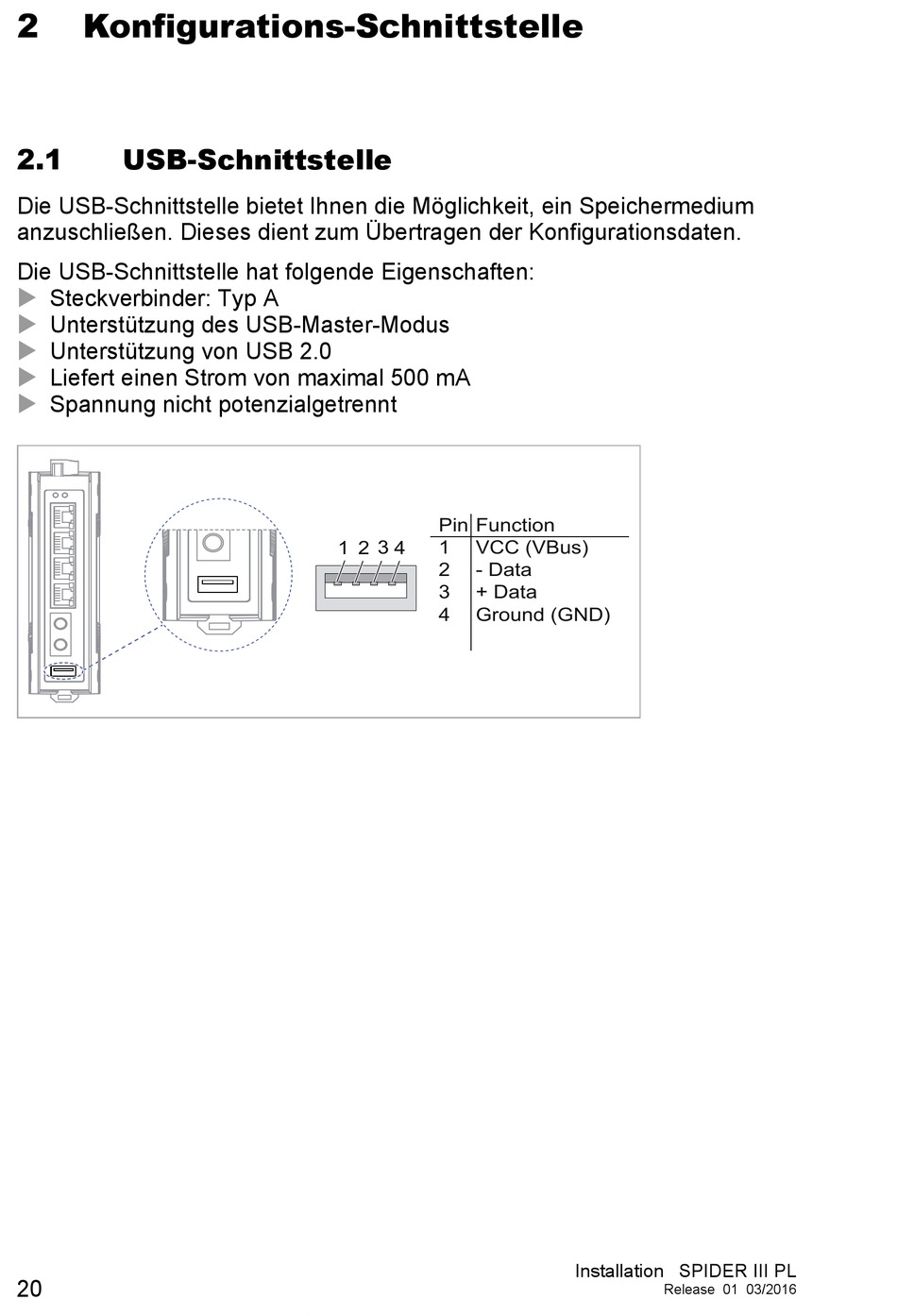

Konfigurations-Schnittstelle
2.1
USB-Schnittstelle
Die USB-Schnittstelle bietet Ihnen die Möglichkeit, ein Speichermedium
anzuschließen. Dieses dient zum Übertragen der Konfigurationsdaten.
Die USB-Schnittstelle hat folgende Eigenschaften:
Steckverbinder: Typ A
Unterstützung des USB-Master-Modus
Unterstützung von USB 2.0
Liefert einen Strom von maximal 500 mA
Spannung nicht potenzialgetrennt
20
Pin
Function
1 2 3 4
1
VCC (VBus)
2
- Data
3
+ Data
4
Ground (GND)
Installation SPIDER III PL
Release 01 03/2016
