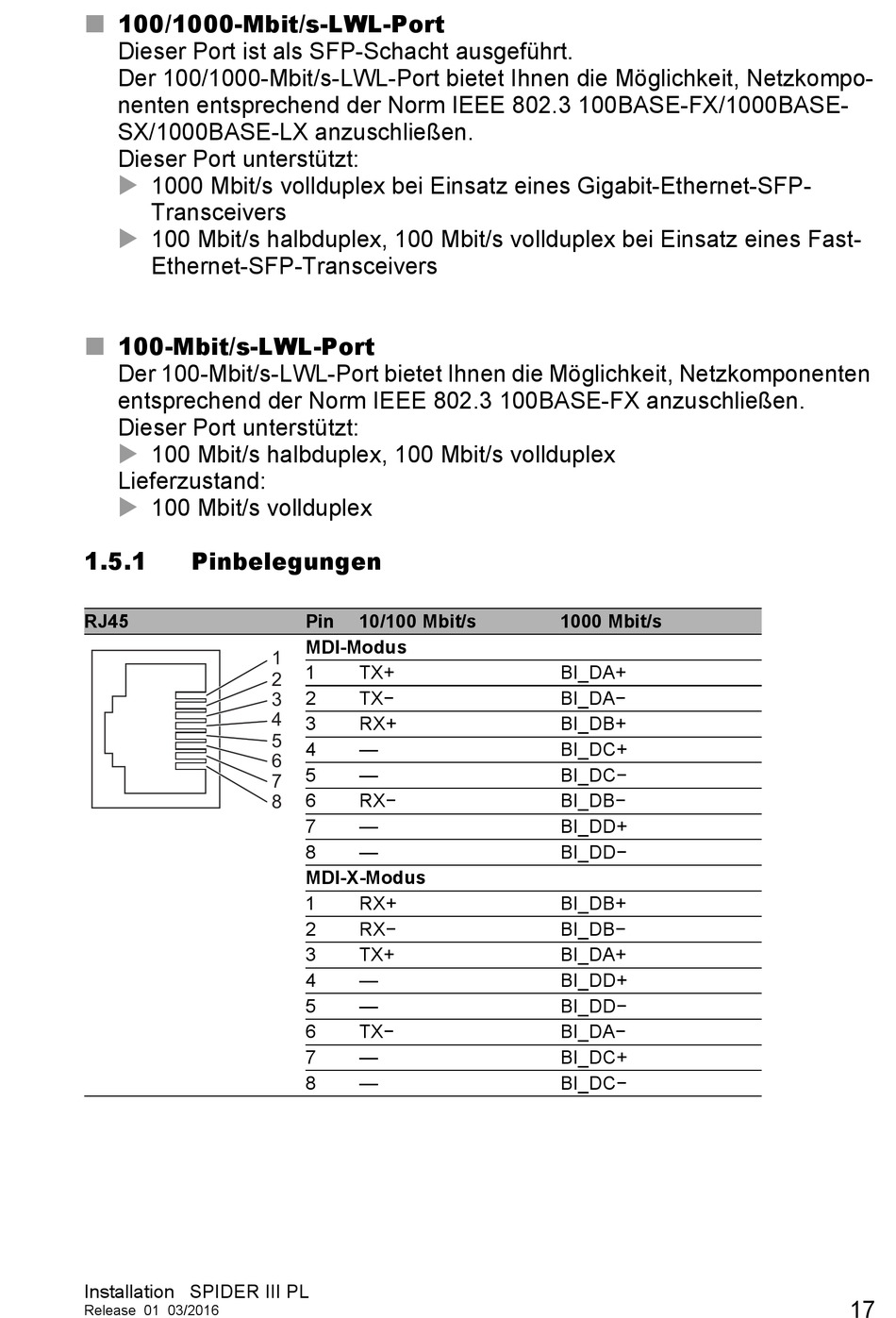

100/1000-Mbit/s-LWL-Port
Dieser Port ist als SFP-Schacht ausgeführt.
Der 100/1000-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkompo-
nenten entsprechend der Norm IEEE 802.3 100BASE-FX/1000BASE-
SX/1000BASE-LX anzuschließen.
Dieser Port unterstützt:
1000 Mbit/s vollduplex bei Einsatz eines Gigabit-Ethernet-SFP-
Transceivers
100 Mbit/s halbduplex, 100 Mbit/s vollduplex bei Einsatz eines Fast-
Ethernet-SFP-Transceivers
100-Mbit/s-LWL-Port
Der 100-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkomponenten
entsprechend der Norm IEEE 802.3 100BASE-FX anzuschließen.
Dieser Port unterstützt:
100 Mbit/s halbduplex, 100 Mbit/s vollduplex
Lieferzustand:
100 Mbit/s vollduplex
1.5.1

Pinbelegungen

RJ45
Installation SPIDER III PL
Release 01 03/2016
Pin
10/100 Mbit/s
MDI-Modus
1
1
TX+
2
2
TX−
3
4
3
RX+
5
4
6
5
7
6
RX−
8
7
8
MDI-X-Modus
1
RX+
2
RX−
3
TX+
4
5
6
TX−
7
8
1000 Mbit/s
BI_DA+
BI_DA−
BI_DB+
BI_DC+
BI_DC−
BI_DB−
BI_DD+
BI_DD−
BI_DB+
BI_DB−
BI_DA+
BI_DD+
BI_DD−
BI_DA−
BI_DC+
BI_DC−
