Geräteansicht
1.3.1
Vorderansicht
1
12
12
11 11
10
10
9
SPIDER-PL-40-08T1...

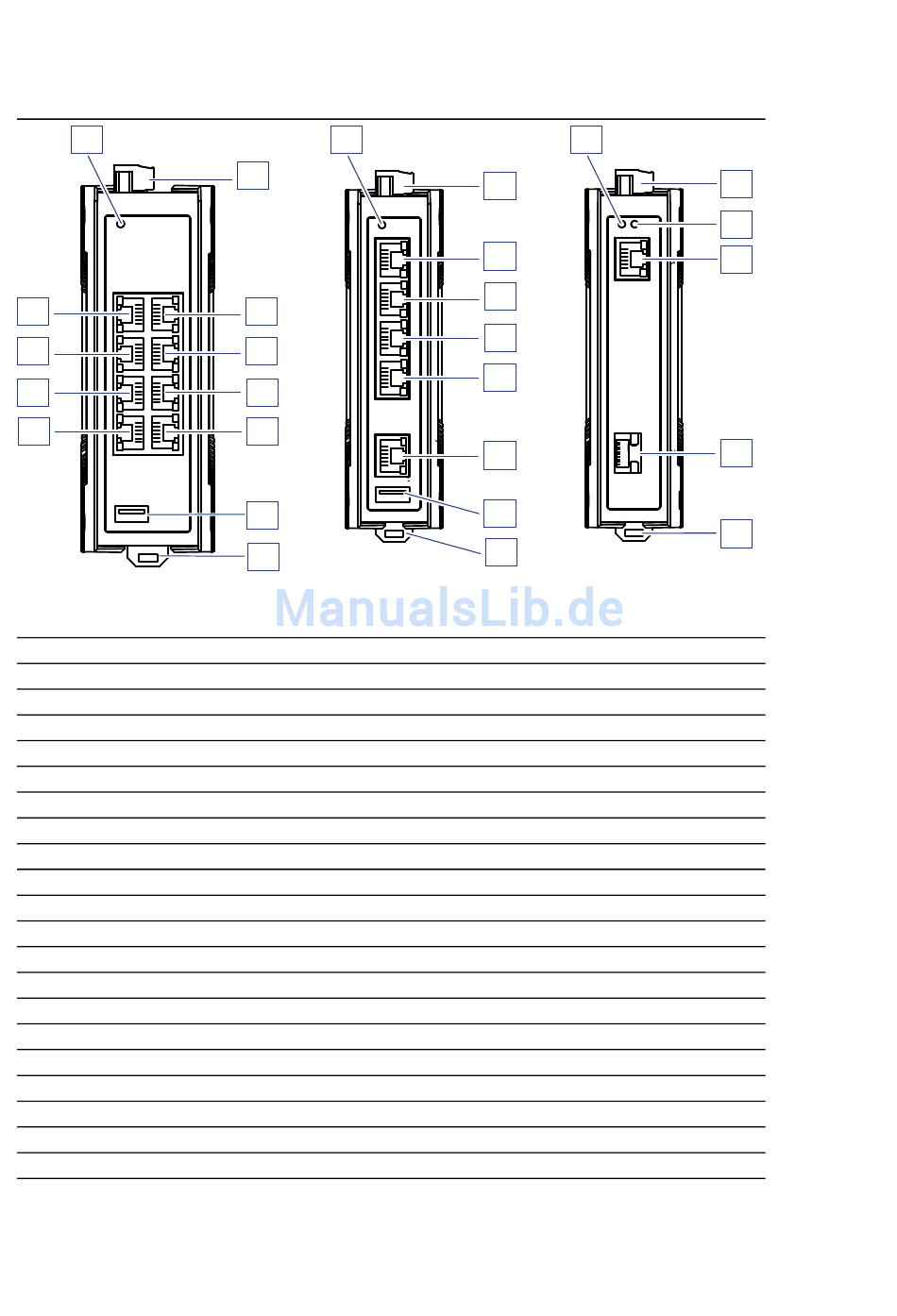

Vorderansicht am Beispiel der Gerätevarianten SPIDER III PL-40...
SPIDER III PL-40-08T1...
1
LED-Anzeigeelemente für Gerätestatus
2
6-poliger steckbarer Klemmblock für Spannungsversorgung und Meldekontakt
3 ... 6 4 × RJ45-Buchse für 10/100/1000-Mbit/s-Twisted-Pair-Verbindungen
7
USB-Schnittstelle
8
Verriegelungsschieber für Hutschienenmontage
9 ... 12 4 × RJ45-Buchse für 10/100/1000-Mbit/s-Twisted-Pair-Verbindungen
SPIDER III PL-40-05T1...
1
LED-Anzeigeelemente für Gerätestatus
2
6-poliger steckbarer Klemmblock für Spannungsversorgung und Meldekontakt
3 ... 7 5 × RJ45-Buchse für 10/100/1000-Mbit/s-Twisted-Pair-Verbindungen
8
USB-Schnittstelle
9
Verriegelungsschieber für Hutschienenmontage
SPIDER III PL-40-01T1...
1
LED-Anzeigeelemente für Gerätestatus
2
6-poliger steckbarer Klemmblock für Spannungsversorgung und Meldekontakt
3
LED-Anzeigeelemente für Portstatus
4
RJ45-Buchse für 10/100/1000-Mbit/s-Twisted-Pair-Verbindungen
5
SFP-Schacht für 100/1000-Mbit/s-LWL-Verbindungen
6
Verriegelungsschieber für Hutschienenmontage
14
1
2
3
4
5
6
7
8
SPIDER-PL-40-05T1...
1
2
3
4
5
6
7
8
9
SPIDER-PL-40-01T1...
Installation SPIDER III PL
