SPIDER-PL-20-08T1...

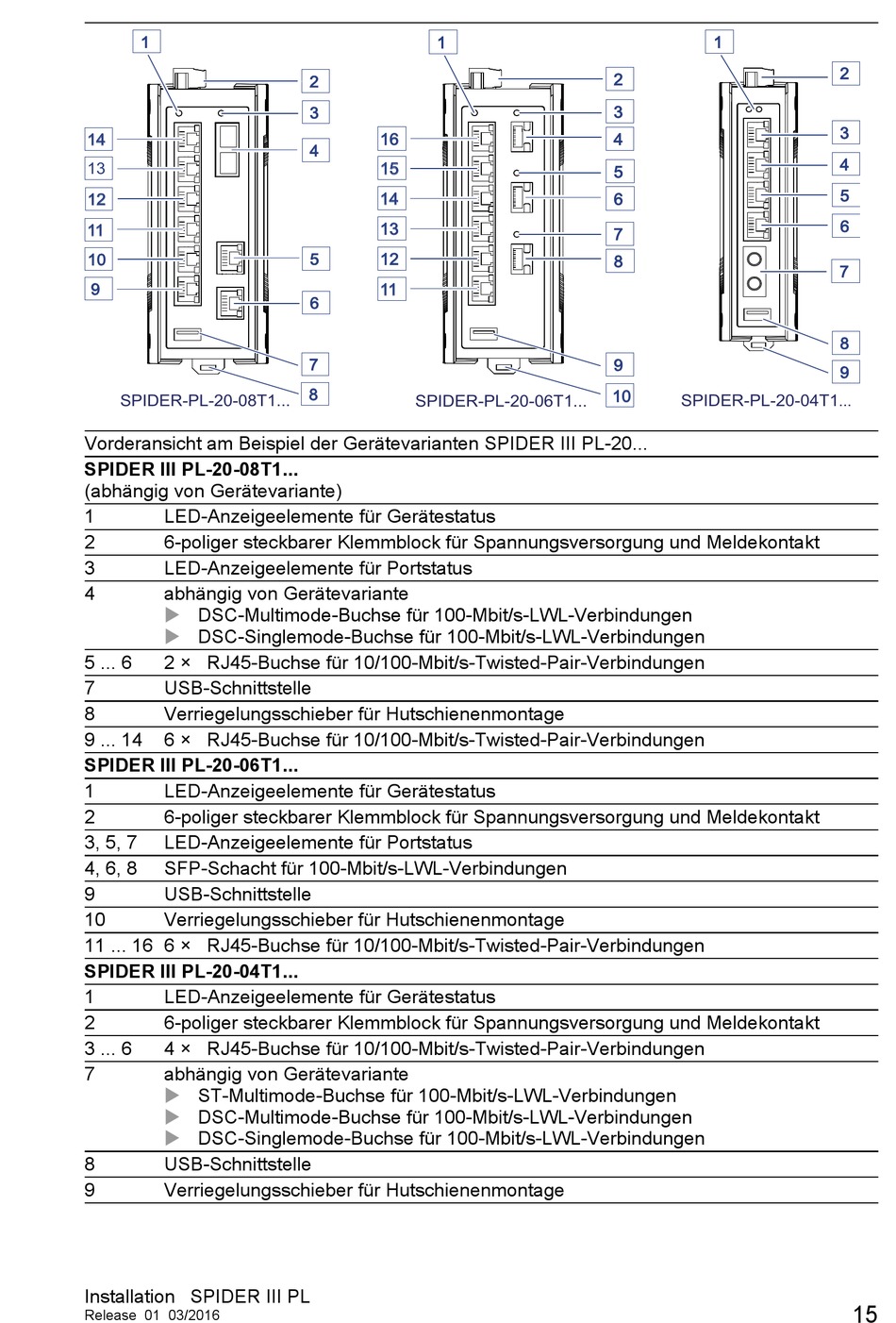

Vorderansicht am Beispiel der Gerätevarianten SPIDER III PL-20...
SPIDER III PL-20-08T1...
(abhängig von Gerätevariante)
1
LED-Anzeigeelemente für Gerätestatus
2
6-poliger steckbarer Klemmblock für Spannungsversorgung und Meldekontakt
3
LED-Anzeigeelemente für Portstatus
4
abhängig von Gerätevariante
DSC-Multimode-Buchse für 100-Mbit/s-LWL-Verbindungen
DSC-Singlemode-Buchse für 100-Mbit/s-LWL-Verbindungen
5 ... 6
2 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen
7
USB-Schnittstelle
8
Verriegelungsschieber für Hutschienenmontage
9 ... 14
6 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen
SPIDER III PL-20-06T1...
1
LED-Anzeigeelemente für Gerätestatus
2
6-poliger steckbarer Klemmblock für Spannungsversorgung und Meldekontakt
3, 5, 7
LED-Anzeigeelemente für Portstatus
4, 6, 8
SFP-Schacht für 100-Mbit/s-LWL-Verbindungen
9
USB-Schnittstelle
10
Verriegelungsschieber für Hutschienenmontage
11 ... 16 6 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen
SPIDER III PL-20-04T1...
1
LED-Anzeigeelemente für Gerätestatus
2
6-poliger steckbarer Klemmblock für Spannungsversorgung und Meldekontakt
3 ... 6
4 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen
7
abhängig von Gerätevariante
ST-Multimode-Buchse für 100-Mbit/s-LWL-Verbindungen
DSC-Multimode-Buchse für 100-Mbit/s-LWL-Verbindungen
DSC-Singlemode-Buchse für 100-Mbit/s-LWL-Verbindungen
8
USB-Schnittstelle
9
Verriegelungsschieber für Hutschienenmontage
Installation SPIDER III PL
Release 01 03/2016
1
2
3
16
16
4
15
15
14
14
13
13
12
12
5
11
11
6
7
8
SPIDER-PL-20-06T1...
1
2
3
4
5
6
7
8
9
10
10
SPIDER-PL-20-04T1
2
3
4
5
6
7
8
9
...
15
